KTB QL 453815 S4E2
그림과 유사
Abbildung ähnlich
KTB QL 453815 S4E2

KTB QL 453815 S4E2

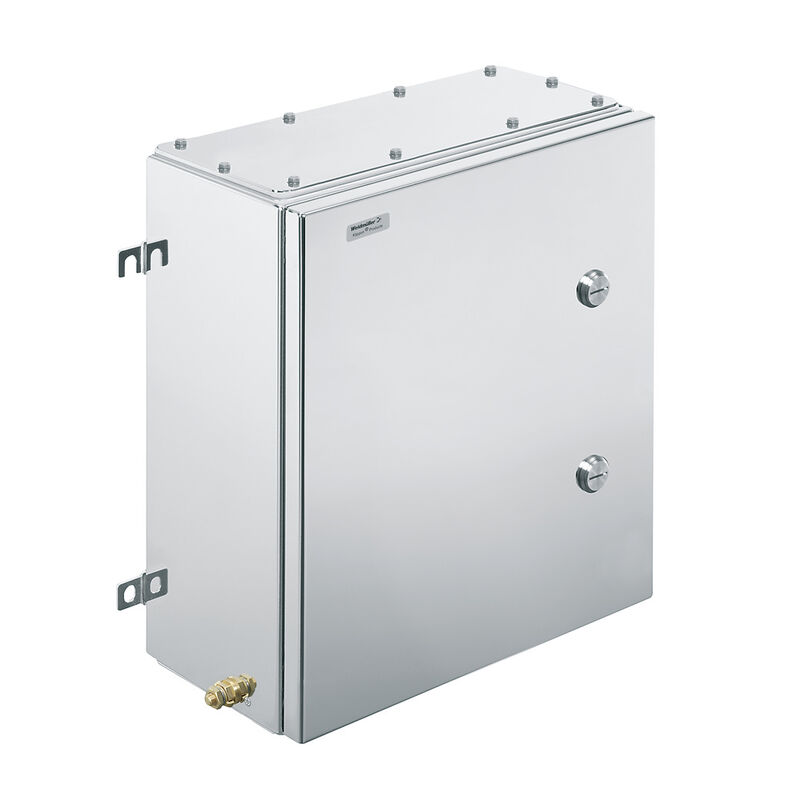

Klippon TB QL (Terminal Box - Quarter Lock), Empty enclosure, stainless steel enclosure, Height: 458 mm, Width: 382 mm, Depth: 150 mm, Gland plates: Bottom, top, Basic material: Stainless steel 1.4404 (316L), electropolished, silver

Référence produit 1200350000
Fiche technique Technická podpora Dokumenty ke stažení
Accesorios 22 Piezas sueltas 2 Productos relacionados 5
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance 케이블 글랜드, 왼쪽 케이블 글랜드, 오른쪽 케이블 글랜드, 상부/하부 인클로저 인증 번호 일반 정보 horizontal assembly Housing earth vertical assembly Classifications

Approvals

Approvals
