SAIBWS-P-5L-8/13-M12

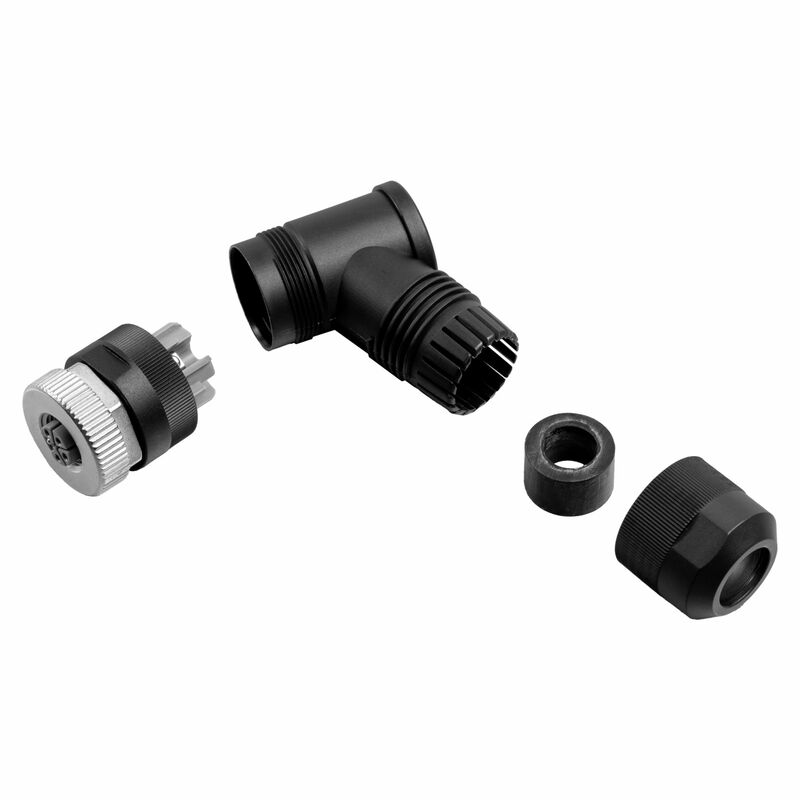

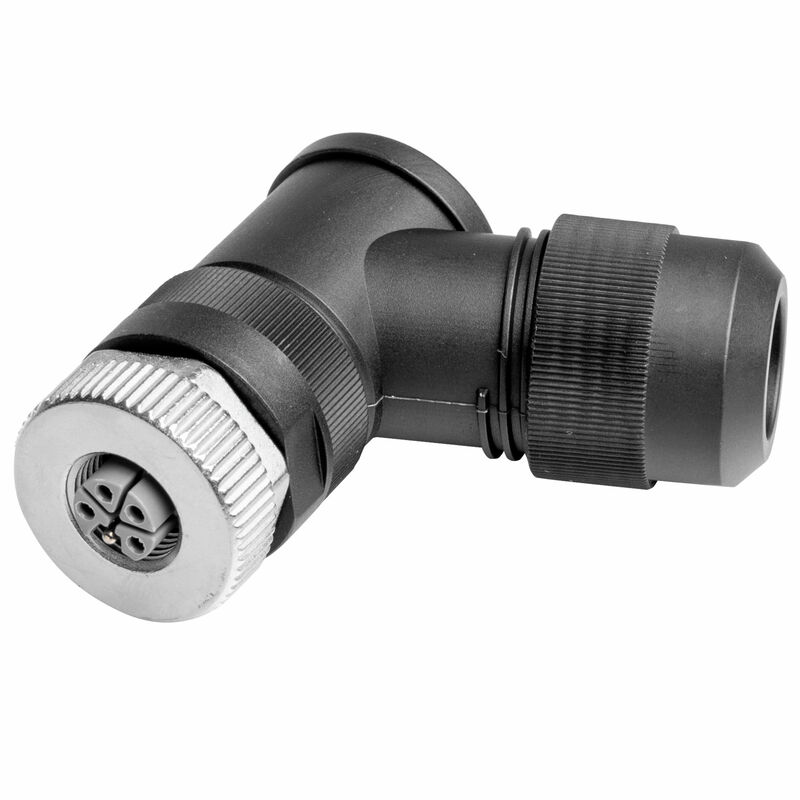

Produktbild
SAIBWS-P-5L-8/13-M12

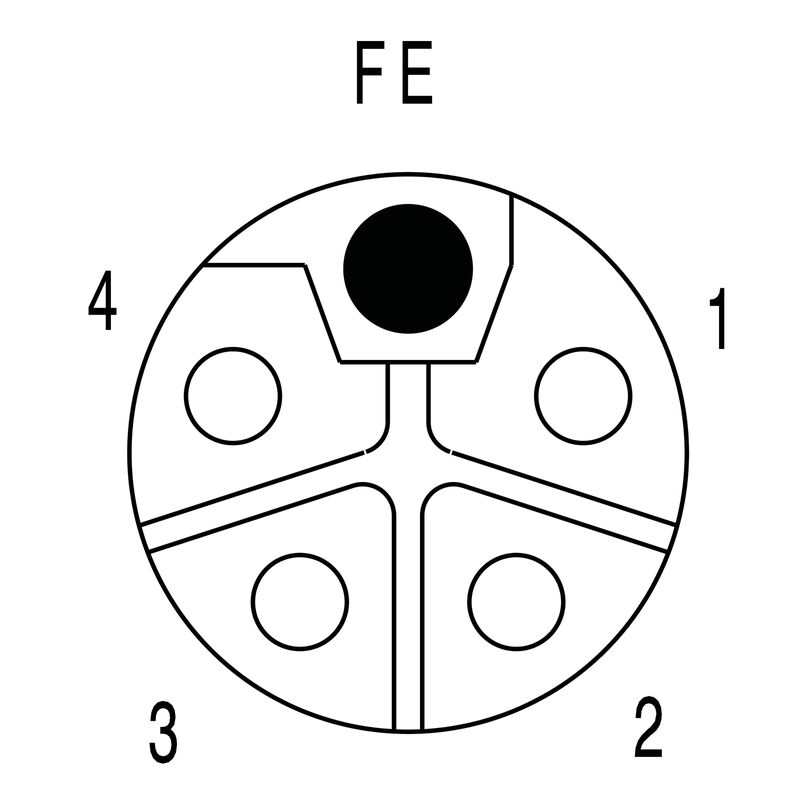

Polbild
Socket
SAIBWS-P-5L-8/13-M12
SAIBWS-P-5L-8/13-M12
SAIBWS-P-5L-8/13-M12

SAIBWS-P-5L-8/13-M12

freikonfektionierbarer Steckverbinder, M12

Art.-Nr. 2768340000
Datenblatt herunterladen Download dei prodotti
Verwandte Artikel 13
Zulassungen Allgemeine Bestelldaten Dimensions and weights Umweltanforderungen Technische Daten Freikonfektionierbare Steckverbinder Allgemeine Daten Klasifikace

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E307231

Allgemeine Bestelldaten

Ausfuehrung
freikonfektionierbarer Steckverbinder, M12
Best.-Nr.
2768340000
Art
SAIBWS-P-5L-8/13-M12
GTIN (EAN)
4064675042884
Qty.
1 Styk

Dimensions and weights

Net weight
56 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform
REACH SVHC
No SVHC above 0.1 wt%

Technische Daten Freikonfektionierbare Steckverbinder

Anschlussart
Schraubanschluss
Anschlussquerschnitt, max.
2,5 mm²
Codierung
L-coded
Gehäusebasismaterial
PA
Kabeldurchmesser, max.
13 mm
Kabeldurchmesser, min.
8 mm
Kontaktausführung
Buchse
Kontaktmaterial
CuZn
Kontaktoberfläche
Au (Gold)
Material Gewindering
Zinkdruckguss
Nennspannung
63 V
Nennstrom
16 A
Polzahl
5
Schutzart
IP67
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-40 … +85 ° C
Verschmutzungsgrad
3

Allgemeine Daten

Polzahl
5
Anschluss 1
M12
Anschluss 2
Šroub
Gehäusebasismaterial
PA
Connection thread
M12
Contact material
CuZn
Contact surface
Au (Gold)
Sección de conexión del conductor, flexible, max.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
1,5 mm²
Degré de protection
IP67
Dugaszolási ciklusok
≥ 100

Klasifikace

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
