SAIL-VSA-DS-3.0U
SAIL-VSA-DS-3.0U

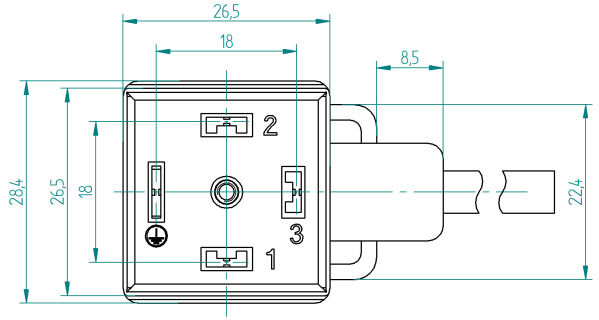

Rozměrový výkres
SAIL-VSA-DS-3.0U

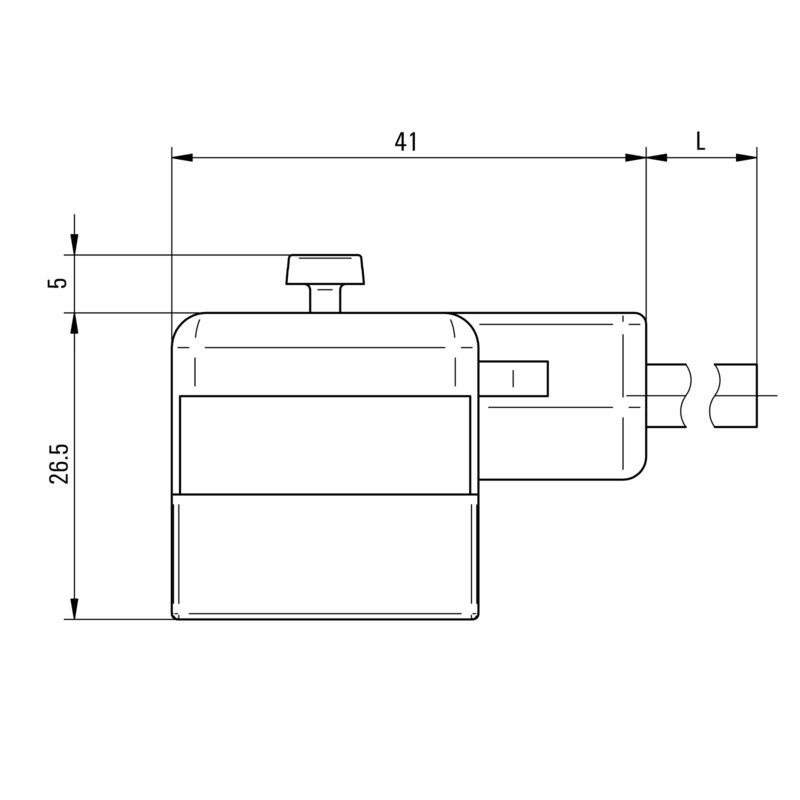

Rozměrový výkres
SAIL-VSA-DS-3.0U

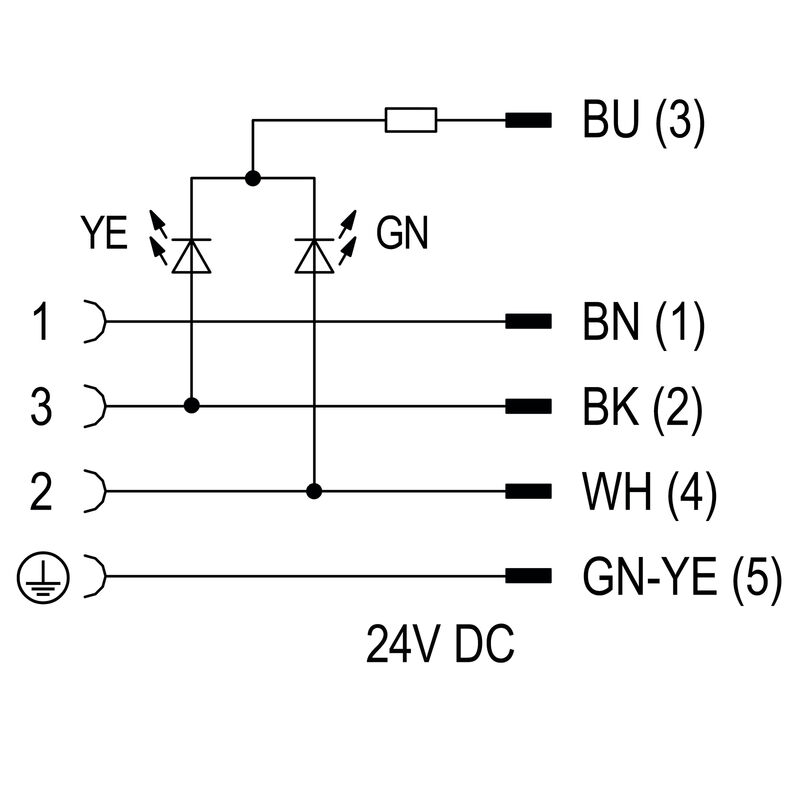

Schéma připojení

SAIL-VSA-DS-3.0U

Tento výrobek již nebude k dispozici.

Poslední datum objednávky: /Date(1803769200000)/

Cable para válvulas (preparado), Extremo abierto - Con. para válvulas, Tipo A (18 mm), Longitud de cable: 3 m, PUR, Negro (similar a RAL 9005)

ID výrobku 1896990300
Stáhnout datový list Teknisk support
Příbuzné výrobky 4
Approvals Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Technické specifikace kabelu Všeobecné technické údaje Clasificaciones

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Datos generales para pedido

Verze
Cable para válvulas (preparado), Extremo abierto - Con. para válvulas, Tipo A (18 mm), Longitud de cable: 3 m, PUR, Negro (similar a RAL 9005)
Číslo objednávky
1896990300
Typ
SAIL-VSA-DS-3.0U
GTIN (EAN)
4032248513932
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
162 g

Conformidad medioambiental del producto

Stav souladu se směrnicí RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Technické specifikace kabelu

Barevné kódování
modrá
hnědá
zelená / žlutá
černá
bílá
Barva opláštění
černá (podobná odstínu RAL 9005)
Délka kabelu
3 m
Halogen
Ne
Materiál pláště
PUR
Odolnost vůči jiskrám ze sváření
Ne
Odolné vůči perlám kovu ze svařování
Ne
PE funkce
Ano
Poloměr ohybu, min., pohyblivý
10 x průměr kabelu
Poloměr ohybu, min., stacionární
5x průměr kabelu
Počet pólů
4 (3 + PE)
Průřez jádra
0,34 mm²
Rychlost
200 m/s
Stíněný
No
Teplotní rozpětí, pohyblivé
-30...90 °C
Teplotní rozpětí, stacionární
-40...90 °C
Vhodné pro nosiče kabelů
Yes
Vnější průměr
5.2 mm ± 0.2 mm
Zrychlení
5 m/s²

Všeobecné technické údaje

Hlavní materiál krytu
TPU
Jmenovité napětí
24 V
Jmenovitý proud
4 A
Kódování
Design A (18 mm)
LED
Ano
Materiál kontaktu
CuZn
Rozsah teplot krytu
-25…+80 °C
Stupeň krytí
IP67
im verschraubten Zustand
Verze
One end without connector - valve plug
Závažnost znečištění
3

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
