SAIL-VSBD-180-M12G-1.5U
Similaire à l'illustration
SAIL-VSBD-180-M12G-1.5U

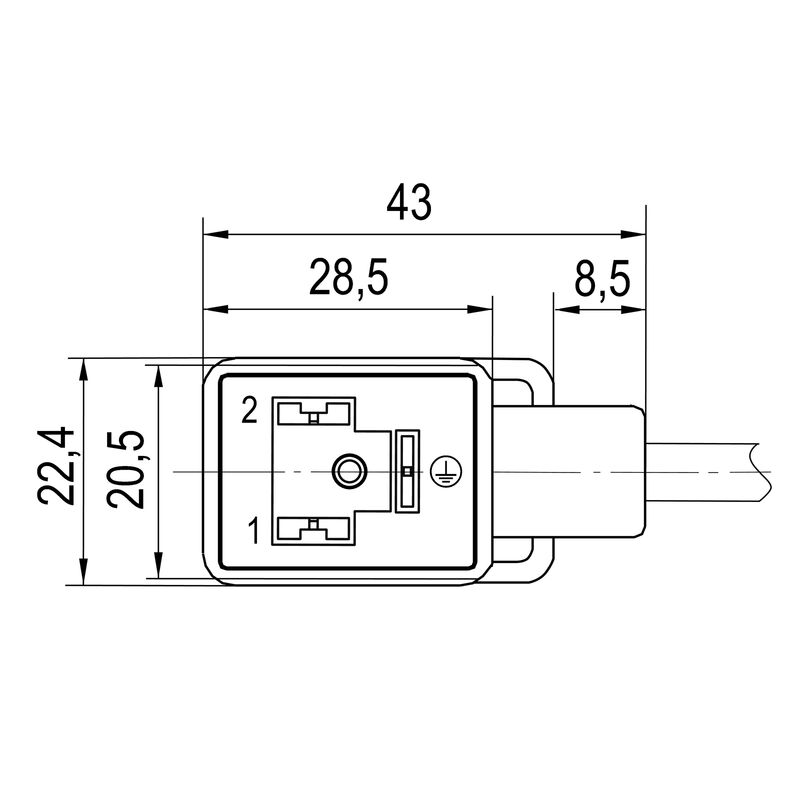

Dessin coté
SAIL-VSBD-180-M12G-1.5U

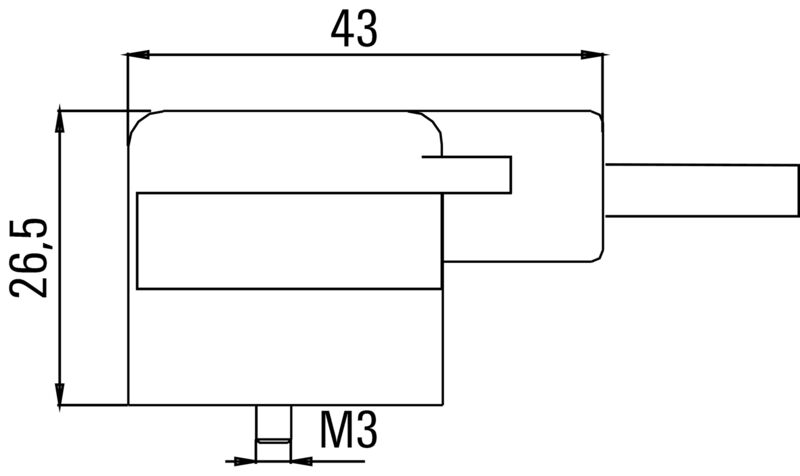

Dessin coté
Male, straight
SAIL-VSBD-180-M12G-1.5U
Schéma des pôles
SAIL-VSBD-180-M12G-1.5U
Schéma des pôles
M12, pin, A-coded
SAIL-VSBD-180-M12G-1.5U

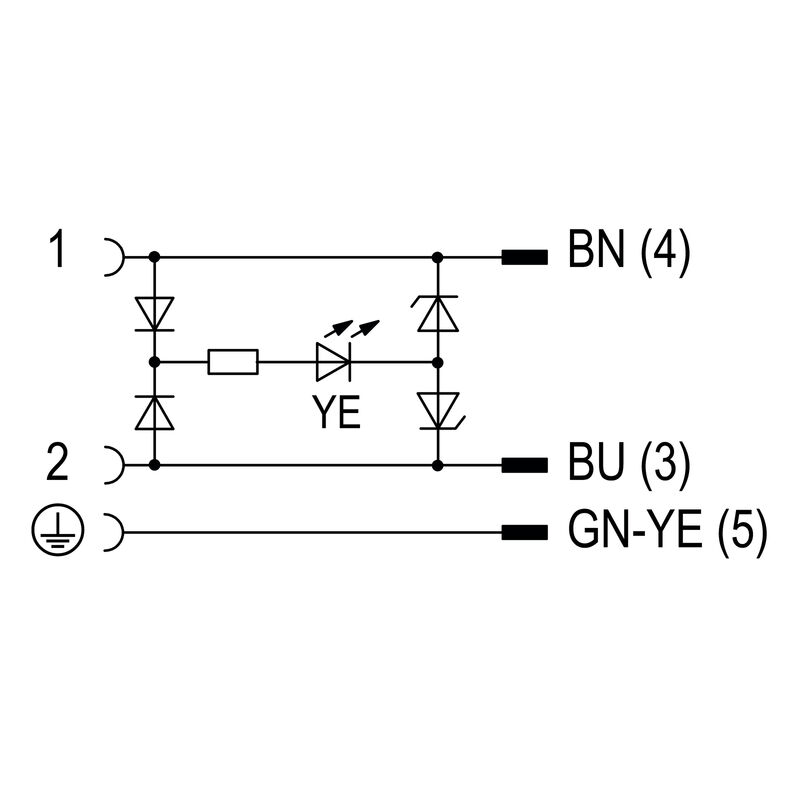

Schéma

SAIL-VSBD-180-M12G-1.5U

Câble de vanne (confectionné), Connecteur droit - Connecteur EV, DIN design B (10 mm) / M12 = codage A, M12 = A, Longueur du câble: 1.5 m, PUR, noir

Référence produit 2751060150
Fiche technique Téléchargements de produits
Autres produits de la même gamme 2
Informations générales de commande Dimensions et poids Caractéristiques techniques câble Caractéristiques techniques générales Mâle gauche Mâle droite Classifications Agréments

Informations générales de commande

Version
Câble de vanne (confectionné), Connecteur droit - Connecteur EV, DIN design B (10 mm) / M12 = codage A, M12 = A, Longueur du câble: 1.5 m, PUR, noir
Référence
2751060150
Type
SAIL-VSBD-180-M12G-1.5U
GTIN (EAN)
4064675006657
Qté.
1  Pièce

Dimensions et poids

Poids net
80  g

Caractéristiques techniques câble

Accélération
5  m/s²
Blindé
Non
Codage couleur
brun
bleu
Vert/jaune
Couleur de la gaine
noir
Cycles de courbure
2 Mio
Diamètre extérieur
4.6 mm ± 0.2 mm
Fonction PE
Oui
Halogène
Non
Isolation
PP
Longueur du câble
1,5  m
Matériau de la gaine
PUR
Nombre de pôles
3 (2 + PE)
Plage de température, en mouvement
-25...80 °C
Plage de température, fixe
-50...80 °C
Rayon de courbure, min., fixe
5 x diamètre du câble
Rayon de courbure, mobile
10 x diamètre du câble
Résistance de soudage
Non
Résistance à la torsion
0  °/m
Section du conducteur
0,5  mm²
Tropicalisé (résistant aux perles de soudure)
Non
Utilisation sur chaîne porte-câbles
Oui
Vitesse
200  m/s

Caractéristiques techniques générales

Codage
DIN design B (10 mm) / M12 = codage A
M12 = A
Courant nominal
4  A
Degré de protection
IP67
Vissé
Filetage du raccordement
autres
LED
Oui
Matériau de la bague filetée
CuZn, nickelé
Matériau des contacts
CuZn
Plage de températures du coffret
-25...+80 °C
Protection par coupe-circuits
Diode Zener
Tension nominale
24  V
Tenue d’isolation
109 Ω
Version
Connecteur droit - Connecteur EV

Mâle gauche

Prise de raccordement à gauche
Connecteur, Connecteur d'électrovanne, Forme boîtier B DIN (10 mm), Nombre de pôles.: 3, IP67, Contact femelle, Coudé à 0°, avec circuit de protection : diode Zener, LED jaune, non blindé
Surface de contact Prise de raccordement gauche
étamé

Mâle droite

Prise de raccordement à droite
Connecteur, M12, Codage A, Nombre de pôles.: 5, IP67, Contact mâle, droit, non blindé
Surface de contact Prise de raccordement droite
doré

Classifications

ETIM 6.0
EC001855
ETIM 7.0
EC001855
ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 9.0
27-06-03-12
ECLASS 9.1
27-06-03-11
ECLASS 10.0
27-06-03-12
ECLASS 11.0
27-06-03-12
ECLASS 12.0
27-06-03-12
ECLASS 13.0
27-06-03-12
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conforme
