SPGTB 2.5 2T VL 4C/2
SPGTB 2.5 2T VL 4C/2

SPGTB 2.5 2T VL 4C/2

Borne enchufable, SNAP IN, Beige oscuro, 2.5 mm², 22 A, Número de conexiones: 4, Número de pisos: 2, TS 35

Product ID 3051890000
Openen in configurator
Gegevensblad downloaden Teknisk support Nedladdningar av produkter
Toebehoren 17 Verwante producten 161
Homologaciones Datos generales para pedido Dimensiones y pesos Températures Conformidad medioambiental del producto Datos del material Valores característicos del sistema weitere technische Daten Conductors for clamping (additional connection) Klemmbare Leiter (Bemessungsanschluss) Allgemeines Datos nominales UL rating data Classifications

Homologaciones

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Datos generales para pedido

Verze
Borne enchufable, SNAP IN, Beige oscuro, 2.5 mm², 22 A, Número de conexiones: 4, Número de pisos: 2, TS 35
Číslo objednávky
3051890000
Typ
SPGTB 2.5 2T VL 4C/2
GTIN (EAN)
4099987021685
Qty.
50 Pièce

Dimensiones y pesos

Hloubka
51,7 mm
Profundidad (pulgadas)
2,035 inch
Výška
96 mm
Height (inches)
3,78 inch
Šířka
5,1 mm
Width (inches)
0,201 inch
Net weight
14,984 g

Températures

Température d'utilisation permanente, min.
-60 °C
Température d'utilisation permanente, max.
130 °C

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Datos del material

Basic material
Wemid
Colour
dark beige
Éléments d'actionnement de couleurs
vert
UL 94 flammability rating
V-0

Valores característicos del sistema

End cover plate required
Sí

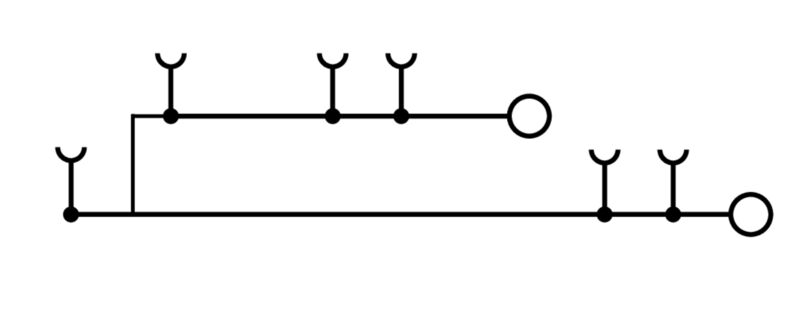

Number of potentials
1
Number of levels
2
Number of clamping points per level
2
Levels cross-connected internally
Oui
Mounting rail
TS 35
N-function
Nem
PE function
Nem
PEN function
Nem

weitere technische Daten

Explosion-tested version
Nein
Open sides
rechts
Snap-on
No
Type of fixing
Snap-on
Type of mounting
TS 35

Conductors for clamping (additional connection)

Typ připojení, další připojení
SNAP IN

Klemmbare Leiter (Bemessungsanschluss)

Connection cross-section, stranded, max.
2,5 mm²
Connection cross-section, stranded, min.
0,34 mm²
Délka odizolování
10 mm
Měřidlo podle IEC 60947-1
A2
Počet připojení
4
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 22
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,34 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,34 mm²
Průřez připojení vodičů, jemně stáčené, max.
4 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,34 mm²
Směr připojení
top
Typ připojení
SNAP IN
Upínací rozsah, max.
4 mm²
Upínací rozsah, min.
0,34 mm²
Velikost nože
0.6 x 3.5 mm
Wire connection cross-section, solid core, max.
2,5 mm²
Wire connection cross-section, solid core, min.
0,34 mm²

Allgemeines

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 22
Standardy
IEC 60947-7-1

Datos nominales

Rated cross-section
2,5 mm²
Rated voltage
800 V
Rated DC voltage
800 V
Nominal current
22 A
Current at maximum wires
22 A
Standards
IEC 60947-7-1
Résistance de passage selon CEI 60947-7-x
1,33 mΩ
Rated impulse withstand voltage
8 kV
Power loss in accordance with IEC 60947-7-x
0,77 mW
Pollution severity
3
Surge voltage category
III

UL rating data

Certificate No. (cURus)
E60693
Conductor size Factory wiring max. (cURus)
12 AWG
Conductor size Factory wiring min. (cURus)
22 AWG
Conductor size Field wiring max. (cURus)
12 AWG
Conductor size Field wiring min. (cURus)
22 AWG
Current size B (cURus)
20 A
Current size C (cURus)
20 A
Current size D (cURus)
5 A
Voltage size B (cURus)
600 V
Voltage size C (cURus)
600 V
Voltage size D (cURus)
600 V

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
