UR20-3EM-400V-AC-333MV
UR20-3EM-400V-AC-333MV

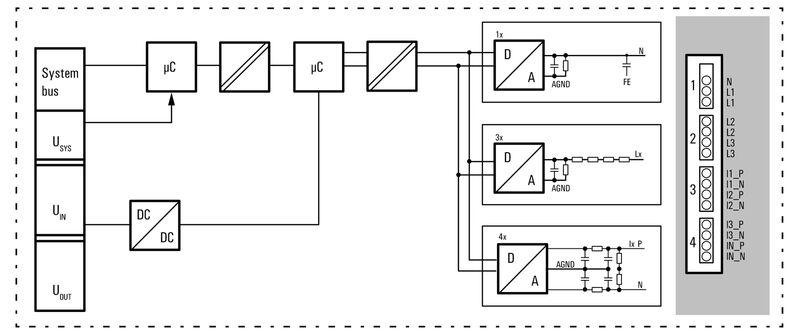

Block diagram
UR20-3EM-400V-AC-333MV

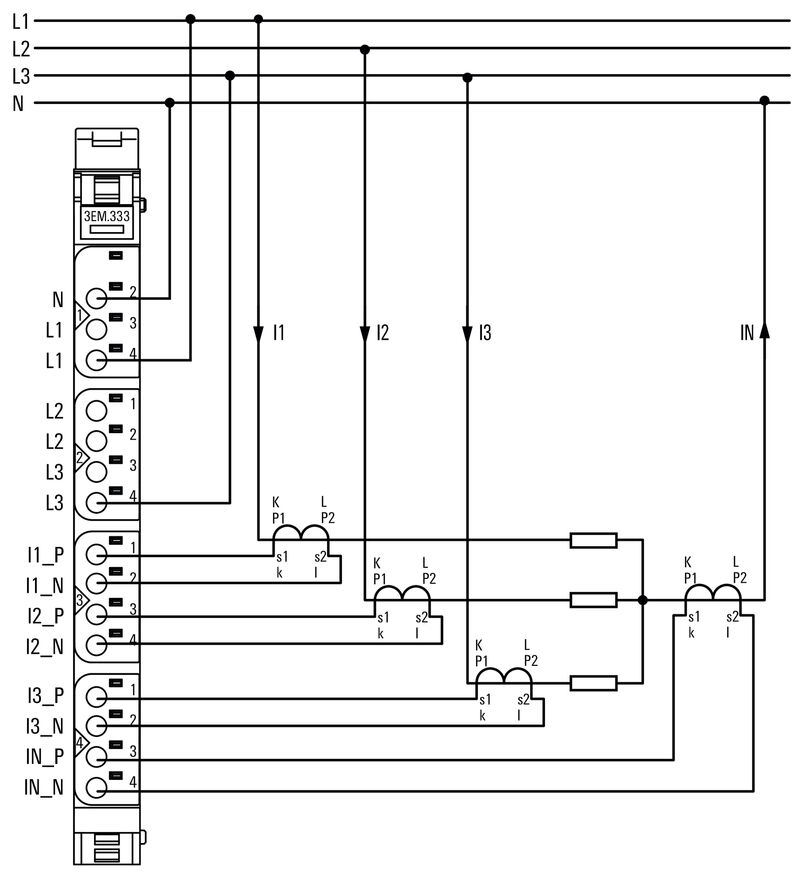

Connection diagram
UR20-3EM-400V-AC-333MV

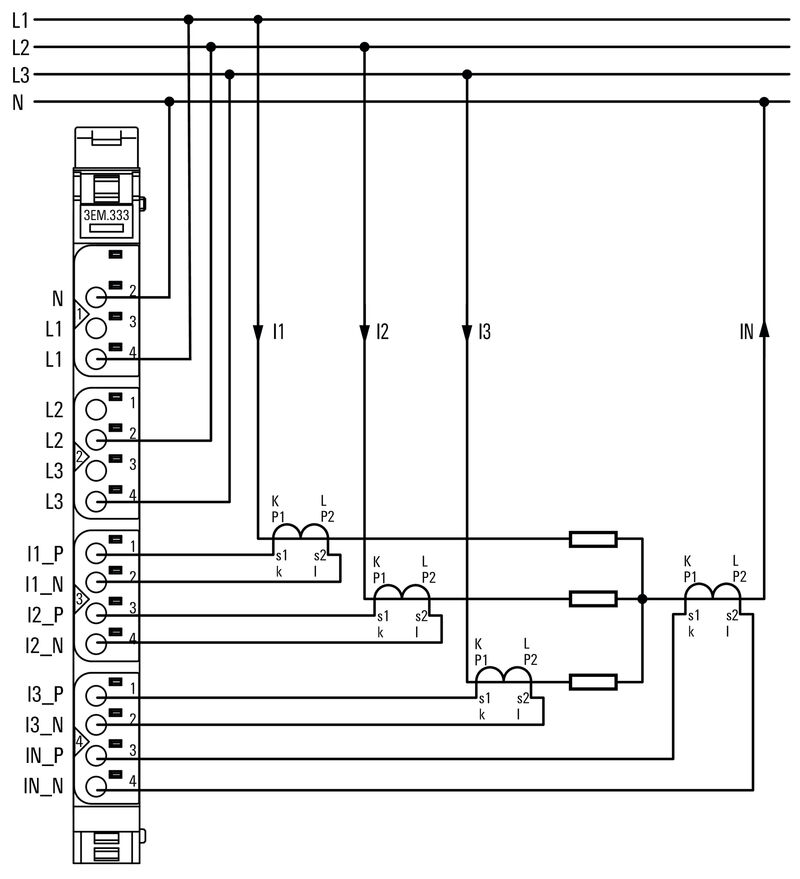

Connection diagram
UR20-3EM-400V-AC-333MV

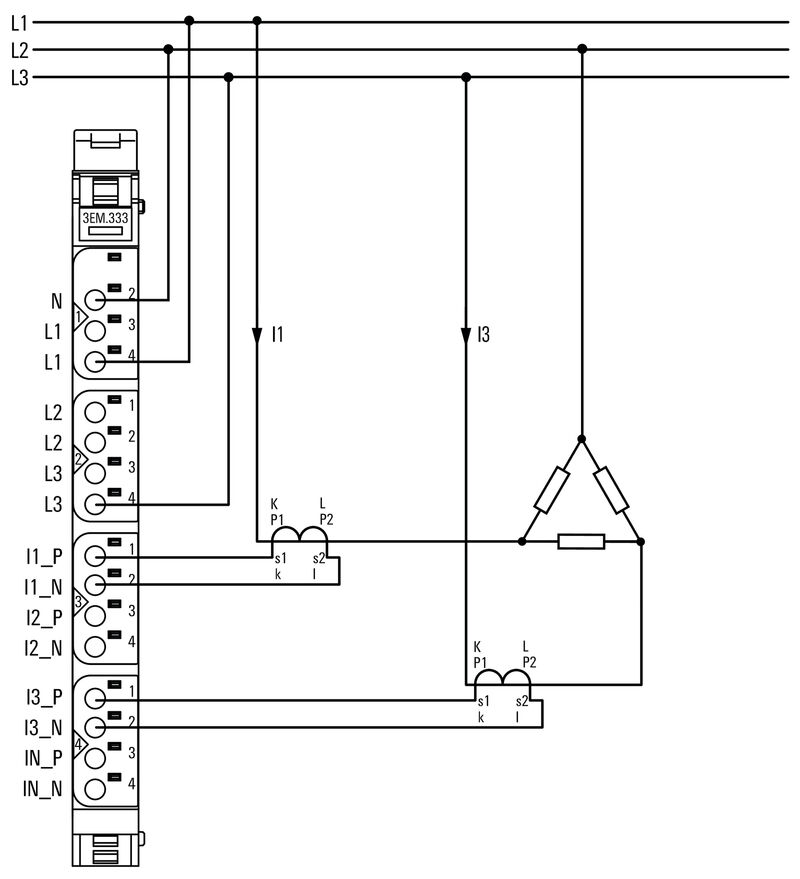

Connection diagram
UR20-3EM-400V-AC-333MV
Connection diagram
UR20-3EM-400V-AC-333MV
Vysvětlení zkratek

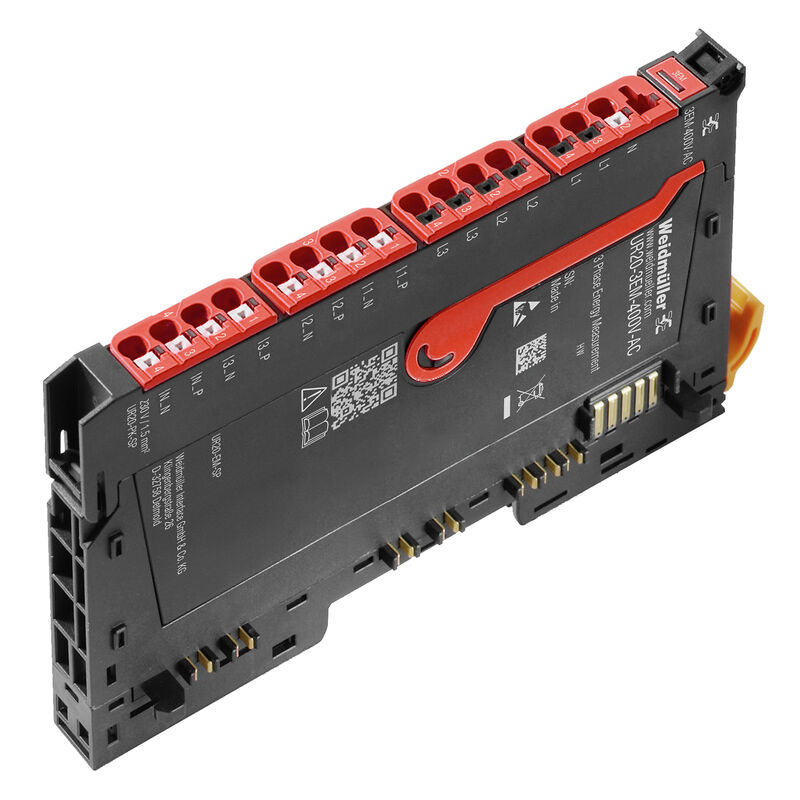

UR20-3EM-400V-AC-333MV

Modul vzdálených I/O, IP20

ID výrobku 2920860000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Softwarová podpora Dokumenty ke stažení
Příslušenství 56 Náhradní díly 1 Příbuzné výrobky 5
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Analogové vstupy Údaje připojení Obecné údaje Elektrické napájení Údaje o systému Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E141197

Všeobecné objednací údaje

Verze
Modul vzdálených I/O, IP20
Číslo objednávky
2920860000
Typ
UR20-3EM-400V-AC-333MV
GTIN (EAN)
4099986601741
Množství
1 ks

Rozměry a hmotnosti

Hloubka
76 mm
Hloubka (v palcích)
2,992 inch
Výška
120 mm
Výška (v palcích)
4,724 inch
Šířka
11,5 mm
Šířka (v palcích)
0,453 inch
Čistá hmotnost
88 g

Teploty

Skladovací teplota
-40 °C ... +85 °C
Provozní teplota
-20 °C...60 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Uhlíková stopa výrobku
  • Kolébka k bráně:
    12.489 kg CO2 eq.

Analogové vstupy

Analýza harmonické složky
up to 43rd
Diagnostika jednotlivých kanálů
Ano
Diagnostika modulů
Ano
Frekvence napájecího systému
45…65 Hz
Izolace
vyztužená izolace
Jmenovitá kapacita nabíjení
0…1 A / 0…5 A AC
Jmenovité napětí
520 Veff (L-L)
according to table I.1 of IEC 61010-1:2010/AMD1:2016/COR1:2019
300 Veff (L-N)
Kategorie pro měření napětí
CAT III (according to IEC 61010-1), CAT II (according to IEC 61010-1) for installations with rated voltage to earth > 300 V
Měřicí odpor (zkrat)
4 mΩ (při 5 A)
20 mΩ (při 1 A)
Napětí impedance vstupu
1,881 MΩ
Ochrana před zkratem
Ano
Poměry připojitelných konvertorů
1 … 1000
Přesnost měření
0,25 % ve vztahu s konečnou hodnotou (U/I)
0,5 % pro vypočtené hodnoty
0,75 % pro harmonické
Rozlišení
16 Bit na kanál (vnitřní 24 Bit)
32 bit pro energetické čítače
Vzorkovací frekvence měření proudu
Sigma Delta ADC s 1,024 MHz (šířka pásma zájmu od 40 Hz do 3,3 kHz)
Způsob měření
Delta Sigma s vysokým rozlišením (měření proudu ve vnějším vodiči)
Číslo
3

Údaje připojení

Průřez připojení vodičů, jemně stáčené, max.
1,5 mm²
Průřez připojení vodičů, jemně stáčené, max. (AWG)
AWG 16
Průřez připojení vodičů, jemně stáčené, min.
0,14 mm²
Průřez připojení vodičů, jemně stáčené, min. (AWG)
AWG 26
Průřez vodiče, pevný, max.
1,5 mm²
Průřez vodiče, pevný, min.
0,14 mm²
Průřez vodiče, pevným, max. (AWG)
AWG 16
Průřez vodiče, pevným, min. (AWG)
AWG 26
Typ připojení
PUSH IN
Číslo
3

Obecné údaje

Air pressure (operation)
≥ 795 hPa (výška ≤ 2000 m) podle DIN EN 61131-2
Montageskena obestyckad
TS 35
Nedsmutsningsgrad
2
Tlak vzduchu (přeprava)
1013 hPa (výška 0 m) do 700 hPa (výška 3000 m) podle DIN EN 61131-2
Tlak vzduchu (skladování)
1013 hPa (výška 0 m) do 700 hPa (výška 3000 m) podle DIN EN 61131-2
Vibration resistance
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm rozkmit podle IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g zrychlení podle IEC 60068-2-6
Vlhkost vzduchu (provoz)
10 % až 95 %, bez kondensace podle DIN EN 61131-2
Vlhkost vzduchu (přeprava)
10 % až 95 %, bez kondensace podle DIN EN 61131-2
Vlhkost vzduchu (skladování)
10 % až 95 %, bez kondensace podle DIN EN 61131-2
Категория перенапряжения
II
Класс пожаростойкости UL 94
V-0

Elektrické napájení

Spotřeba proudu z IIN (příslušný napájecí úsek)
<35 mA
Stromaufnahme aus Isys, typ.
8 mA
Supply voltage
24 V DC +20 %/ -15 %
prostřednictvím systémové sběrnice
24V DC +20 %/-15 % (according to IEC 61131)
24V DC +30%/-25% (according to DNV GL)

Údaje o systému

Csatlakozás módja
PUSH IN
Galvanic isolation
500 V DC mezi proudovými dráhami
Interfaz
u-remote systémová sběrnice
Module type
Modul pro měření energie
Protocollo bus di campo
PROFINET IRT
PROFINET RT
CC-Link IE TSN
PROFIBUS DP-V1
EtherCAT
Modbus/TCP
EtherNet/IP
CANopen
DeviceNet
POWERLINK
CC-Link
시스템 버스의 전송 속도, 최대
48 MBit/s

Klasifikace

ETIM 8.0
EC001605
ETIM 9.0
EC001605
ETIM 10.0
EC001605
ECLASS 14.0
27-24-26-09
ECLASS 15.0
27-24-26-09
