UR20-4AI-I-HART-ISO-16
UR20-4AI-I-HART-ISO-16

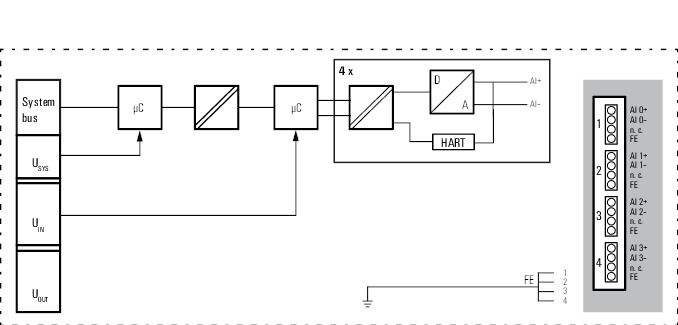

Blockschaltbild
UR20-4AI-I-HART-ISO-16

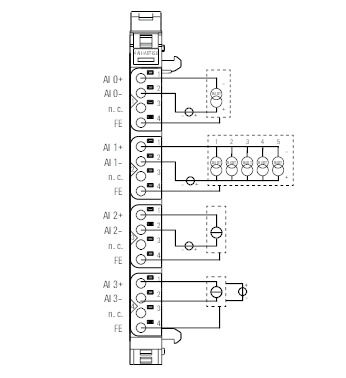

Anschlussbild
UR20-4AI-I-HART-ISO-16
Begriffserklärung

UR20-4AI-I-HART-ISO-16

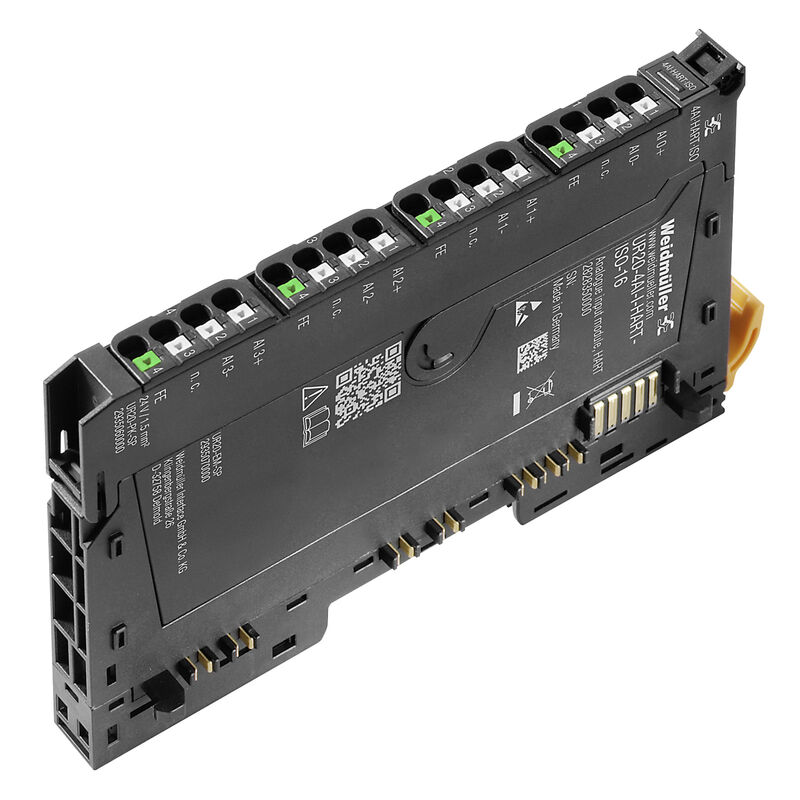

Вынесенный модуль ввода-вывода, IP20, 4-канальный, Аналоговые сигналы, Вход, HART®

Art.-Nr. 2828350000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Software Support Produkt Downloads
Zubehör 12 Ersatzteile 1 Verwandte Artikel 16
Godkännanden Основные данные для заказа Mått och vikter Temperaturer Miljööverenstämmelse för produkt Analoge Eingänge Anschlussdaten Allgemeine Daten Elektrické napájení Systemdaten Klassifikationen

Godkännanden

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E141197

Основные данные для заказа

Ausfuehrung
Вынесенный модуль ввода-вывода, IP20, 4-канальный, Аналоговые сигналы, Вход, HART®
Best.-Nr.
2828350000
Art
UR20-4AI-I-HART-ISO-16
GTIN (EAN)
4064675368984
VPE
1 Stück

Mått och vikter

Tiefe
76 mm
Depth (inches)
2,992 inch
Höhe
120 mm
Höhe (inch)
4,724 inch
Breite
11,5 mm
Breite (inch)
0,453 inch
Nettogewicht
93 g

Temperaturer

Lagertemperatur
-40 °C ... +85 °C
Betriebstemperatur
-20 °C...60 °C

Miljööverenstämmelse för produkt

RoHS-Konformitätsstatus
Kompatibel med undantag
RoHS-Ausnahme (falls zutreffend/bekannt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Produktspezifischer CO2-Fußabdruck
  • Von der Wiege bis zum Werkstor:
    9,733 kg CO2 eq.

Analoge Eingänge

Anzahl analoge Eingänge
4
Auflösung
16 Bit
Eingangsgröße
Strom I (0…20 mA, 4…20 mA)
Einzelkanaldiagnose
Ja
Genauigkeit
max. 0,1% FSR (bei 25°C)
±50 ppm/K max.
Grenzfrequenz
25 Hz
Innenwiderstand I
250 Ω
Isolation
500 V (Kanal zu Kanal)
500 V (Kanal zu Versorgungsspannung)
Moduldiagnose
Ja
Sensor-Anschluss
2-Leiter
2-Leiter + FE
Sensor-Versorgung
Ne
Unterstützte Revisionen für HART-Kommunikationsprotokoll
5
6
7
Verpolungsschutz
Oui
Wandlungszeit
1 ms

Anschlussdaten

Anschlussart
PUSH IN
Leiteranschlussquerschnitt, eindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, feindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)
AWG 26

Allgemeine Daten

Brennbarkeitsklasse nach UL 94
V-0
Luftdruck (Betrieb)
≥ 795 hPa (Höhe ≤ 2000 m)  gem. DIN EN 61131-2
Luftdruck (Lagerung)
1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m)  gem. DIN EN 61131-2
Luftdruck (Transport)
1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m)  gem. DIN EN 61131-2
Luftfeuchtigkeit (Betrieb)
10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Luftfeuchtigkeit (Lagerung)
10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Luftfeuchtigkeit (Transport)
10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Prüfspannung
500 V
Schock
15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27
Tragschiene
TS 35
Vibrationsfestigkeit
5 Hz ≤ f ≤ 8,4 Hz: ampiezza 3,5 mm come per IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g accelerazione come da norma IEC 60068-2-6
Überspannungskategorie
II

Elektrické napájení

Stromaufnahme aus IIN (jeweiliges Power-Segment)
32 mA
Stromaufnahme aus Isys, typ.
8 mA
Verpolungsschutz
Yes
Versorgungsspannung
24V DC +20 %/-15 % (according to IEC 61131)
24V DC +30%/-25% (according to DNV GL)

Systemdaten

Anschluss
PUSH IN
Feldbusprotokoll
PROFINET IRT
PROFIBUS DP-V1
EtherCAT
Modbus/TCP
EtherNet/IP
Galvanische Trennung
DC 500 V zwischen Strompfaden
Modulart
Analoges Eingangsmodul
Schnittstelle
u-remote Systembus
Übertragungsrate Systembus, max.
48 MBit/s

Klassifikationen

ETIM 8.0
EC001596
ETIM 9.0
EC001596
ETIM 10.0
EC001596
ECLASS 14.0
27-24-26-01
ECLASS 15.0
27-24-26-01
