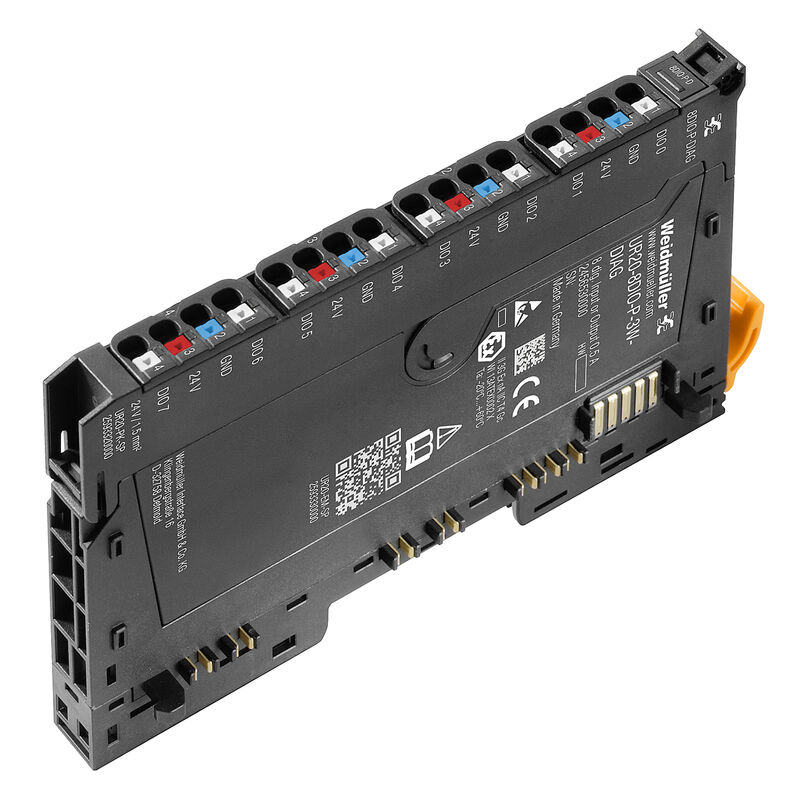

| Utförande | Remote I/O-modul, IP20, Digitalsignaler, Ingång, Utgång, 8-kanals |
| Art.nr. | 2456530000 |

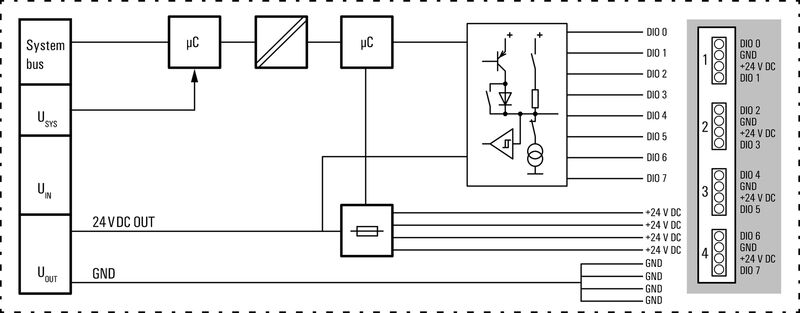

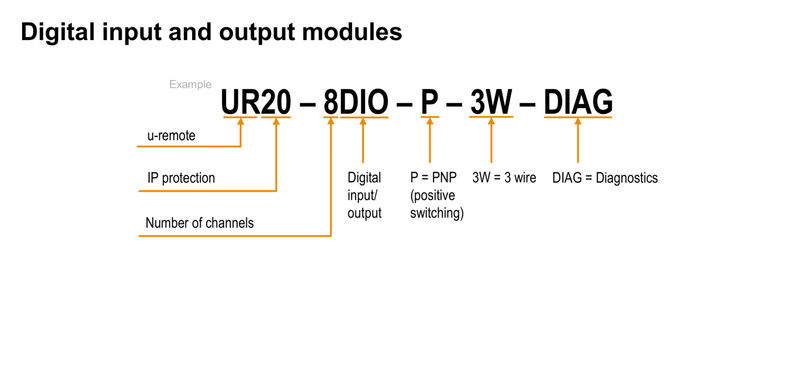

| Typ | UR20-8DIO-P-3W-DIAG |
| GTIN (EAN) | 4050118471694 |
| Förp. | 1 items |
| Djup | 76 mm |
| Byggdjup (tum) | 2,992 inch |
| Höjd | 120 mm |
| Bygghöjd (tum) | 4,724 inch |
| Bredd | 11,5 mm |
| Byggbredd (tum) | 0,453 inch |
| Montagemått höjd | 128 mm |
| Nettovikt | 83 g |
| Lagertemperatur | -40 °C ... +85 °C |
| Drifttemperatur | -20 °C ... +60 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Diboron trioxide 1303-86-2 Lead monoxide 1317-36-8 |
| SCIP | b5ed5bad-cbfe-4ad3-903c-fc3d1093a415 |
| Digitala ingångar | 8 |
| Givaranslutning |
2-ledare
3-ledare |
| Individual channel diagnosis | only auxiliary voltage output |
| ingångsfilter | Input delay adjustable from 0 to 40 ms |
| Ingångsspänning High | > + 11 V referred to 0 V of the output power supply UOUT |
| Ingångsspänning Low | < + 5 V referred to 0 V of the output power supply UOUT |
| Kortslutningssäker | Ja |
| Moduldiagnos | Ja |
| Sensor-försörjning |
≥ 0,3 A per kontakt
limited electronically |
| Skydd polförväxling |
Nej
Input voltage below -10 V can destroy the module |
| Skyddskoppling | Constant current with thermal switch-off and automatic restart |
| Typ | PNP-koppling |
| Typ av ingång |
P-switching
for Type 1 and Type 3 sensors as per IEC 61131-2 |
| Actuator supply | ≤ 0.3 A per connector; limited electronically |
| Digitala utgångar | 8 |
| Frånkopplingsenergi (induktiv) | < 150 mJ/kanal |
| Givaranslutning |
2-ledare
3-ledare |
| Individual channel diagnosis |
Ja
Overcurrent monitoring > 0.5 A, line break detection |
| Induktiv last (DC13) | 0,2 Hz |
| Kortslutningssäker | Ja |
| Lamplast (12 W) | 10 Hz |
| Moduldiagnos | Ja |
| Ohmsk last (min. 47 Ω) | 1 kHz |
| Reaktionstid för skyddskopplingen (strömbegränsning) | < 100 μs |
| Skyddskoppling | Constant current with thermal switch-off and automatic restart |
| Ställdonsanslutning |
2-ledare
3-ledare |
| Typ | PNP-koppling |
| Utgångsström per kanal, max. | 0,5 A |
| Utgångsström per modul, max. | 4 A |
| Återkopplingsfri | Ja |
| Anslutningstyp | PUSH IN |
| Ledararea, fintrådig, min. | 0,14 mm² |
| Ledardiameter, entrådig max. | 1,5 mm² |
| Ledardiameter, entrådig min. | 0,14 mm² |
| Ledardiameter, entrådig, max. (AWG) | AWG 16 |
| Ledardiameter, entrådig, min. (AWG) | AWG 26 |
| Ledardiameter, fintrådig, max. | 1,5 mm² |
| Ledardiameter, fintrådig, max. (AWG) | AWG 16 |
| Ledardiameter, fintrådig, min. (AWG) | AWG 26 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Luftfuktighet (drift) | 10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2 |
| Luftfuktighet (lagring) | 10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2 |
| Luftfuktighet (transport) | 10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2 |
| Lufttryck (drift) | ≥ 795 hPa (höjd ≤ 2 000 m) enligt DIN EN 61131-2 |
| Lufttryck (lagring) | 1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2 |
| Lufttryck (transport) | 1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2 |
| Nedsmutsningsgrad | 2 |
| Provspänning | 500 V |
| Skena | TS 35 |
| Stöt | 15 g över 11 ms, halv sinusvåg, motsv. IEC 60068-2-27 |
| Vibrationstålighet |
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm amplitud enligt IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g acceleration enligt IEC 60068-2-6 |
| Överspänningskategori | II |
| Skydd polförväxling |
Nej
Input voltage below -10 V can destroy the module |
| Spänningsförsörjning |
24 V DC +20 %/ -15 %
över systembussen |
| Strömförbrukning från Iin (aktuellt effektsegment) | 8 mA |
| Strömförbrukning från Isys, typ. | 8 mA |
| Strömförbrukning från Iut (aktuellt effektsegment) | 32 mA + I-belastning |
| Fältbussprotokoll |
PROFINET IRT
PROFINET RT CC-Link IE TSN PROFIBUS DP-V1 EtherCAT Modbus/TCP EtherNet/IP CANopen DeviceNet POWERLINK CC-Link |
| Galvanisk isolation | 500 V DC mellan strömbanororna |
| Gränssnitt | u-remote systembuss |
| Modultyp |
Digital ingångsmodul
Digital utgångsmodul |
| Möjlig anslutning |
2 ledare
3 ledare |
| Överföringshastighet för systembuss, max. | 48 Mbit |
| Godkännande/Certifikat/Dokument om överensstämmelse | |
| Teknikuppgifter Data | |
| Eplan Data Portal | |
| CADENAS eCATALOG | |
| Meddelande om produktändring | |
| Programvara | |
| Användardokumentation | |
| Kataloger |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 9.0 | EC001599 |
| ECLASS 9.0 | 27-24-26-04 |
| ECLASS 9.1 | 27-24-26-04 |
| ECLASS 10.0 | 27-24-26-04 |
| ECLASS 11.0 | 27-24-26-04 |
| ECLASS 12.0 | 27-24-26-04 |
| ECLASS 13.0 | 27-24-26-04 |
| ECLASS 14.0 | 27-24-26-04 |
| Godkännanden |                 |
| ROHS | Uppfyllelse |
| UL File Number Search | |
| Certifikat-Nr. (cULus) | E141197 |
| Certificat-nr (cULusEX) | E223527 |
-
