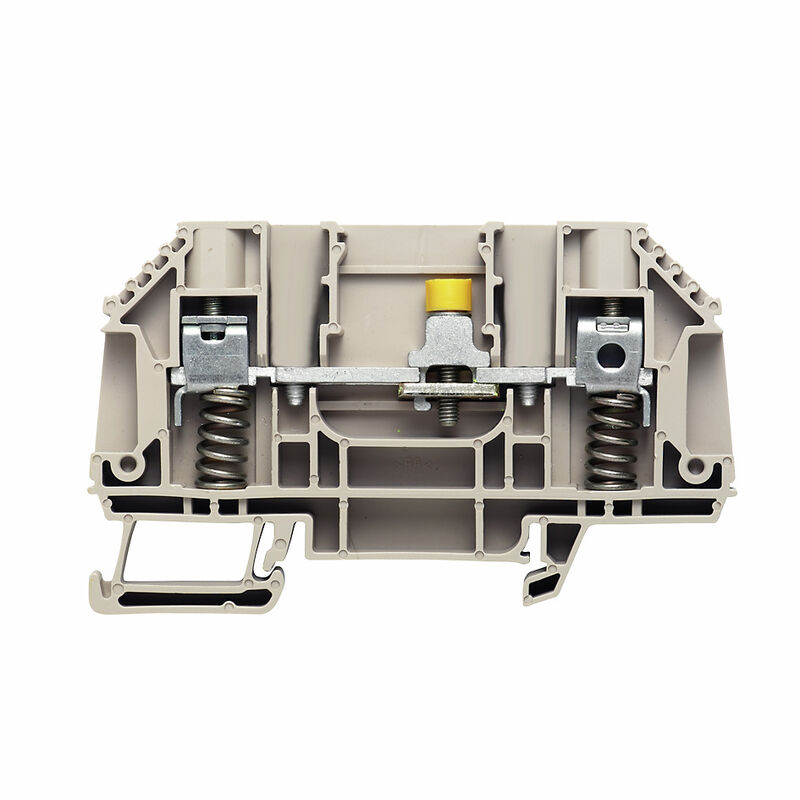

Measuring transformer disconnect terminal, Screw connection, 41, 2

ID výrobku 1238930000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 66 Příbuzné výrobky 41
승인 General ordering data Dimensioni e pesi 온도 Environmental Product Compliance Material data System specifications Další technická data Vodiče k upevnění svorkou (jmenovité připojení) Všeobecně Dati dimensionamento Klasifikace

승인

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

General ordering data

Verze
Measuring transformer disconnect terminal, Screw connection, 41, 2
Číslo objednávky
1238930000
Typ
WTL 6 SL O.STB
GTIN (EAN)
4050118025880
Množství
50 ks

Dimensioni e pesi

Hloubka
50 mm
Depth (inches)
1,968 inch
Výška
82,7 mm
Height (inches)
3,256 inch
Šířka
7,9 mm
Šířka (v palcích)
0,311 inch
Čistá hmotnost
25,82 g

온도

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Trvalá provozní teplota, min.
-50 °C
Trvalá provozní teplota, max.
120 °C

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Ne SVHC nad 0,1 wt%

Material data

Základní materiál
Wemid
Barevný
Tmavě béžová
Klasifikace hořlavosti UL 94
V-0

System specifications

Verze
Screw connection
Special terminal longitudinal isolator
with spring-loaded cable clamp
With sockets
One end without connector
Nutná koncová deska
Yes
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Úrovně propojené interně
Ne
PE připojení
Ne
Nosná lišta
TS 35

Další technická data

Otevřené strany
pravá
Typ montáže
Příchytka
Verze testovaná ve výbušném prostředí
No

Vodiče k upevnění svorkou (jmenovité připojení)

Délka odizolování
16 mm
Ledararea, entrådig, max.
6 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
6 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
1,5 mm²
Měřidlo podle IEC 60947-1
A5
Počet připojení
2
Průřez propojení AWG, max.
AWG 10
Průřez propojení AWG, min.
AWG 20
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
6 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,5 mm²
Sezione di collegamento cavo, flessibile, min.
0,5 mm²
Směr připojení
na straně
Svěrný šroub
M 3,5
Typ připojení
Винтовое соединение
Upínací rozsah, max.
6 mm²
Upínací rozsah, min.
0,5 mm²
Utahovací moment, max.
1,6 Nm
Utahovací moment, min.
0,8 Nm
Velikost nože
0,8 x 4,0 mm
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
6 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,5 mm²
Wire connection cross-section, solid core, min.
0,5 mm²
결선 단면적, 꼬임, 최대
6 mm²

Všeobecně

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 10
Průřez propojení AWG, min.
AWG 20
Standardy
IEC 60947-7-1

Dati dimensionamento

Jmenovitý průřez
6 mm²
Jmenovité napětí
500 V
Jmenovité DC napětí
630 V
Jmenovitý proud
41 A
Proud při maximu vodičů
57 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
0,78 mΩ
Ztráta výkonu v souladu s normou IEC 60947-7-x
1,31 W
Kategorie rázového napětí
III
Závažnost znečištění
2

Klasifikace

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
