A2T 2.5 3C N-PE

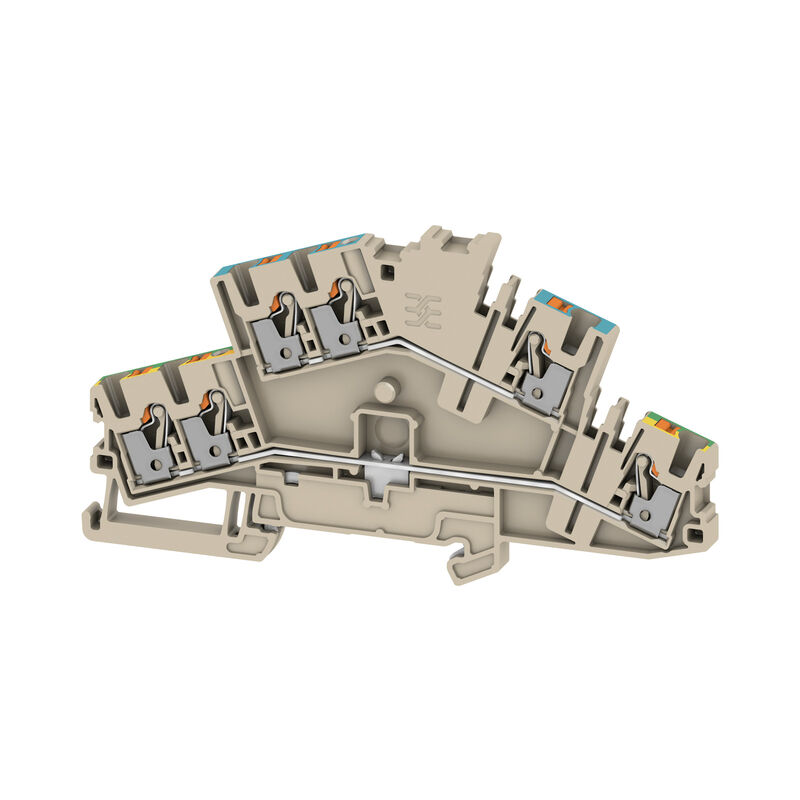

Obrázek výrobku
A2T 2.5 3C N-PE

A2T 2.5 3C N-PE

Průchozí svorka, Svorka se dvěma vrstvami, PUSH IN, 2.5 mm², 800 V, 22 A, Tmavě béžová

Product ID 2623550000
Openen in configurator
Gegevensblad downloaden Technická podpora Dokumenty ke stažení
Příslušenství 86 Příbuzné výrobky 1057
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Údaje hodnocení IECEx/ATEX Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně Data hodnocení Klasifikace

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURusEX)
E184763

Všeobecné objednací údaje

Version
Průchozí svorka, Svorka se dvěma vrstvami, PUSH IN, 2.5 mm², 800 V, 22 A, Tmavě béžová
Order No.
2623550000
Type
A2T 2.5 3C N-PE
GTIN (EAN)
4050118626513
Qty.
50 ks

Rozměry a hmotnosti

Depth
64 mm
Hloubka (v palcích)
2,52 inch
Hloubka včerně DIN lišty
38,4 mm
Height
114,5 mm
Výška (v palcích)
4,508 inch
Width
5,1 mm
Šířka (v palcích)
0,201 inch
Čistá hmotnost
21,954 g

Teploty

Storage temperature
-25 °C...55 °C
Ambient temperature
-60 °C…85 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%
Product Carbon Footprint
  • Kolébka k bráně:
    0.712 kg CO2 eq.

Údaje materiálu

Basic material
Wemid
Colour
Tmavě béžová
触发元件颜色
Oranžová
UL 94 flammability rating
V-0

Údaje hodnocení IECEx/ATEX

Certificate No. (ATEX)
TUEV16ATEX7909U
Certificate No. (IECEX)
IECEXTUR16.0036U
最大电压（欧洲防爆标准ATEX）
550 V
Current (ATEX)
20 A
导线最大压接面积(ATEX)
2.5 mm²
Max. voltage (IECEX)
550 V
Proud (IECEX)
20 A
Wire cross section max. (IECEX)
2.5 mm²

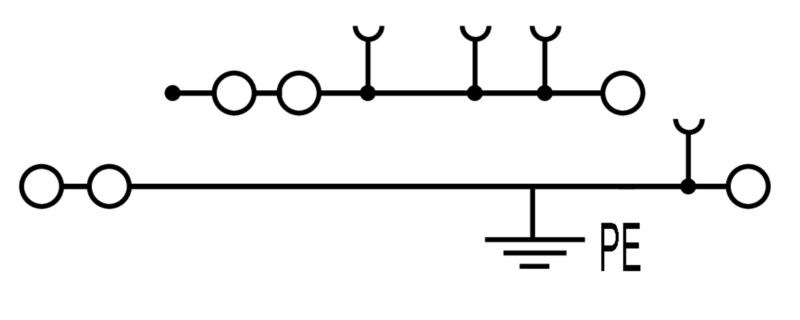

Specifikace systému

End cover plate required
Ano
Number of potentials
2
层数
2
Počet svěrných bodů na úroveň
3
Levels cross-connected internally
Ne
PE connection
Ano
Mounting rail
TS 35
N-function
Ano
PE funkce
Ano
PEN function
Ne

Další technická data

Explosion-tested version
Ano
Installation advice
Nosná lišta
Open sides
pravá
Snap-on
Ne
Type of fixing
Příchytka
Type of mounting
TS 35
With snap-in pegs
Ne

Vodiče k upevnění (další připojení)

Connection type, additional connection
PUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

Blade size
0,6 x 3,5 mm
Clamping range, max.
4 mm²
Clamping range, min.
0,14 mm²
Connection cross-section, finely stranded, min.
0,14 mm²
Connection cross-section, stranded, max.
4 mm²
Connection cross-section, stranded, min.
0,14 mm²
Connection direction
vrchol
Gauge to IEC 60947-1
A3
Number of connections
6
Stripping length
10 mm
Tube length for twin wire-end ferrule
  • Délka tubusu:
    • min.:
      8 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      0,75 mm²
Tube length for wire-end ferrule with plastic collar DIN 46228/4
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      8 mm
  • Průřez připojení vodiče:
    • min.:
      0,14 mm²
    • max.:
      0,34 mm²
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Délka tubusu:
    • min.:
      8 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
Tube length for wire-end ferrule without plastic collar DIN 46228/1
  • Délka tubusu:
    • jmen.:
      5 mm
  • Průřez připojení vodiče:
    • jmen.:
      0,25 mm²
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      10 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Délka tubusu:
    • min.:
      7 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      1,5 mm²
    • max.:
      4 mm²
Twin wire-end ferrules, max.
0,75 mm²
Twin wire-end ferrules, min.
0,5 mm²
Type of connection
PUSH IN
Type of connection 2
PUSH IN
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 28
Wire connection cross section, finely stranded, max.
4 mm²
Wire connection cross section, finely stranded, min.
0,14 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,14 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,14 mm²
Wire connection cross-section, solid core, max.
2,5 mm²
Wire connection cross-section, solid core, min.
0,14 mm²

CSA data hodnocení

Certificate No. (CSA)
227442-80219640
Voltage size C (CSA)
600 V
Voltage size D (CSA)
600 V
Wire cross section max. (CSA)
12 AWG
Wire cross section min. (CSA)
28 AWG

Všeobecně

Installation advice
Nosná lišta
Mounting rail
TS 35
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 28

Data hodnocení

Rated cross-section
2,5 mm²
Rated voltage
800 V
Rated DC voltage
800 V
Nominal current
22 A
Current at maximum wires
22 A
Standards
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1,33 mΩ
Rated impulse withstand voltage
8 kV
Power loss in accordance with IEC 60947-7-x
0,77 W
Pollution severity
3
Surge voltage category
III

Klasifikace

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
