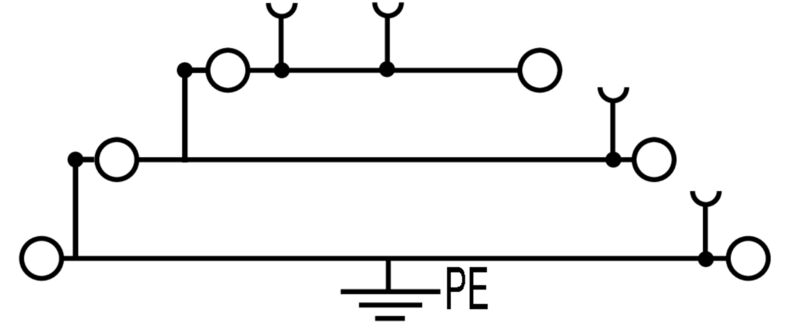

Multi-tier modular terminal, PE terminal, PUSH IN, 1.5 mm², Green/yellow

Tuotteen tunnus 2818000000
Avaa konfiguraattorissa
Lataa tietosivu Tekninen tuki Tuotelataukset
Lisävarusteet 48 Samankaltaiset tuotteet 1056
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications Additional technical data Conductors for clamping (additional connection) Зажимаемые провода (расчетное соединение) Märkdata enligt CSA General Rating data Märkdata enligt UL Classifications

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

General ordering data

Version
Multi-tier modular terminal, PE terminal, PUSH IN, 1.5 mm², Green/yellow
Order No.
2818000000
Type
A3T 1.5 PE
GTIN (EAN)
4064675326960
Qty.
50 items

Dimensions and weights

Depth
57 mm
Depth (inches)
2,244 inch
Height
106,5 mm
Height (inches)
4,193 inch
Width
3,5 mm
Width (inches)
0,138 inch
Masa netto
12,643 g

Temperatures

Storage temperature
-25 °C...55 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%
Ślad węglowy produktu
  • Cradle to gate:
    0.295 kg CO2 eq.

Material data

Materiał podstawowy
Wemid
Barwny
Green/yellow
Colour of operational elements
orange
Klasa palności wg UL 94
V-0

System specifications

niezbędna płyta zamykająca
Yes
Liczba potencjałów
1
Number of levels
3
Number of clamping points per level
2
Liczba potencjałów w rzędzie
1
poziomy wewnętrznie zmostkowane
Yes
Szyna montażowa
TS 35
Funkcja PE
Yes
Funkcja PEN
No

Additional technical data

otwarte strony
right
rodzaj montażu
TS 35
Rodzaj zamocowania
Snap-on
wersja przetestowana pod kątem eksplozji
Yes
zatrzaskowe
Yes

Conductors for clamping (additional connection)

Rodzaj przyłącza, kolejne przyłącze
PUSH IN

Зажимаемые провода (расчетное соединение)

Długość odizolowania
8 mm
Długość rurki dla okucia z zakończeniem kablowym bez kołnierza z tworzywa sztucznego DIN 46228/1
  • Длина трубки:
    • мин.:
      5 mm
  • Сечение подсоединяемого провода:
    • номин.:
      0,25 mm²
  • Длина трубки:
    • номин.:
      6 mm
  • Сечение подсоединяемого провода:
    • мин.:
      0,5 mm²
    • макс.:
      1 mm²
  • Длина трубки:
    • номин.:
      10 mm
  • Сечение подсоединяемого провода:
    • номин.:
      1,5 mm²
Długość rurki dla okucia z zakończeniem kablowym z kołnierzem z tworzywa sztucznego DIN 46228/4
  • Длина трубки:
    • мин.:
      6 mm
    • макс.:
      8 mm
  • Сечение подсоединяемого провода:
    • мин.:
      0,14 mm²
    • макс.:
      0,75 mm²
kierunek podłączenia
övre
liczba przyłączeń
6
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
1,5 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
0,14 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
1,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,14 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
1,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,14 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,14 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
1,5 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
1,5 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0,14 mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14
Rodzaj przyłącza
PUSH IN
sprawdzian trzpieniowy wg 60 947-1
A1
Wielkość ostrza
0.4 x 2.0 mm
Zakres zaciskania, maks.
1,5 mm²
Zakres zaciskania, min.
0,14 mm²

Märkdata enligt CSA

Maks. przekrój przewodu (CSA)
14 AWG
Min. przekrój przewodu (CSA)
26 AWG
Nr certyfikatu (CSA)
200039-70089609

General

Normy
IEC 60947-7-2
przekrój przyłącza przewodu AWG, min.
AWG 26
Szyna montażowa
TS 35
Wire connection cross section AWG, max.
AWG 14

Rating data

Przekrój pomiarowy
1,5 mm²
napięcie znamionowe do złącza sąsiedniego
500 V
Znamionowe napięcie stałe
500 V
Normy
IEC 60947-7-2
Volume resistance according to IEC 60947-7-x
1,83 mΩ
Znamionowe napięcie udarowe
6 kV
znamionowe napięcie udarowe do złącza sąsiedniego
6 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
0 W
Kategoria przepięciowa
III
Stopień zanieczyszczenia
3

Märkdata enligt UL

Maks. przekrój przewodu (cURus)
14 AWG
Min. przekrój przewodu (cURus)
26 AWG
Nr certyfikatu (cURus)
E60693

Classifications

ETIM 8.0
EC000901
ETIM 9.0
EC000901
ETIM 10.0
EC000901
ECLASS 14.0
27-25-01-04
ECLASS 15.0
27-25-01-04
