Eigenschaften
| Ausfuehrung | Zusatzanschluss (Klemmen), 6 mm², Anzahl Anschlüsse: 2 |
| Best.-Nr. | 2583180000 |

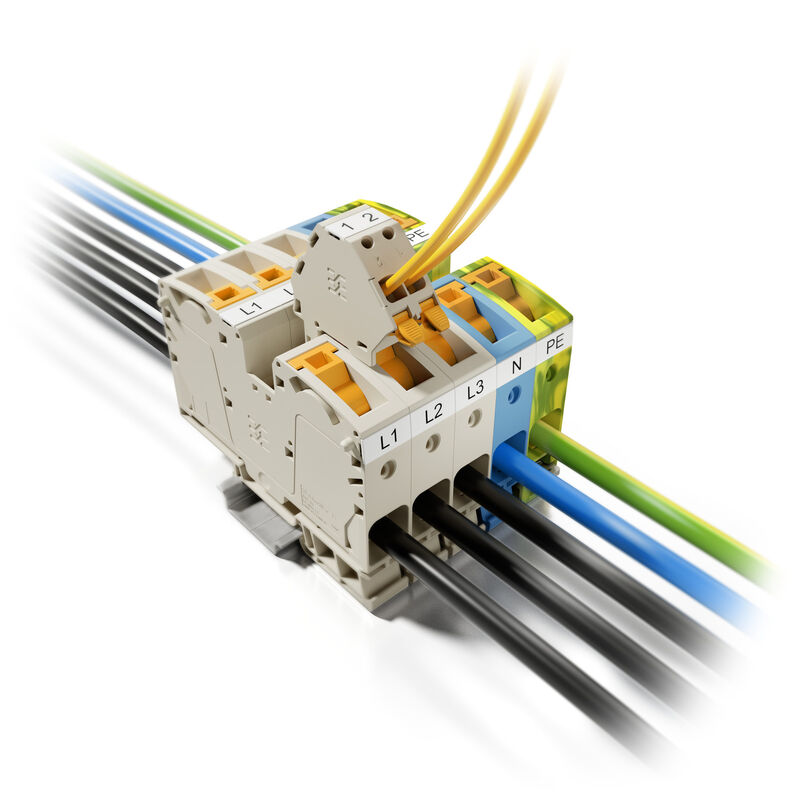

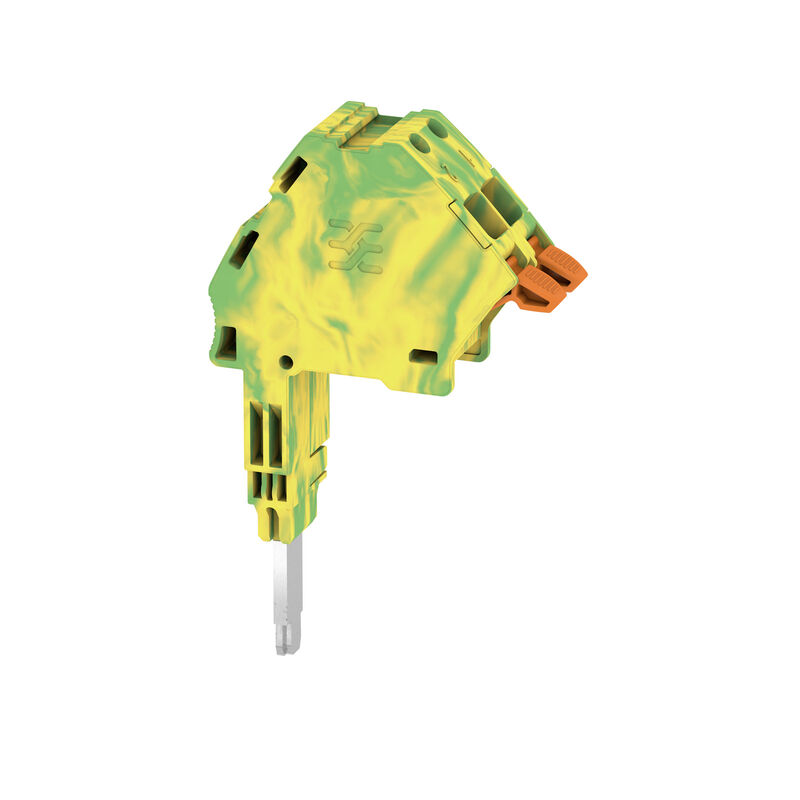

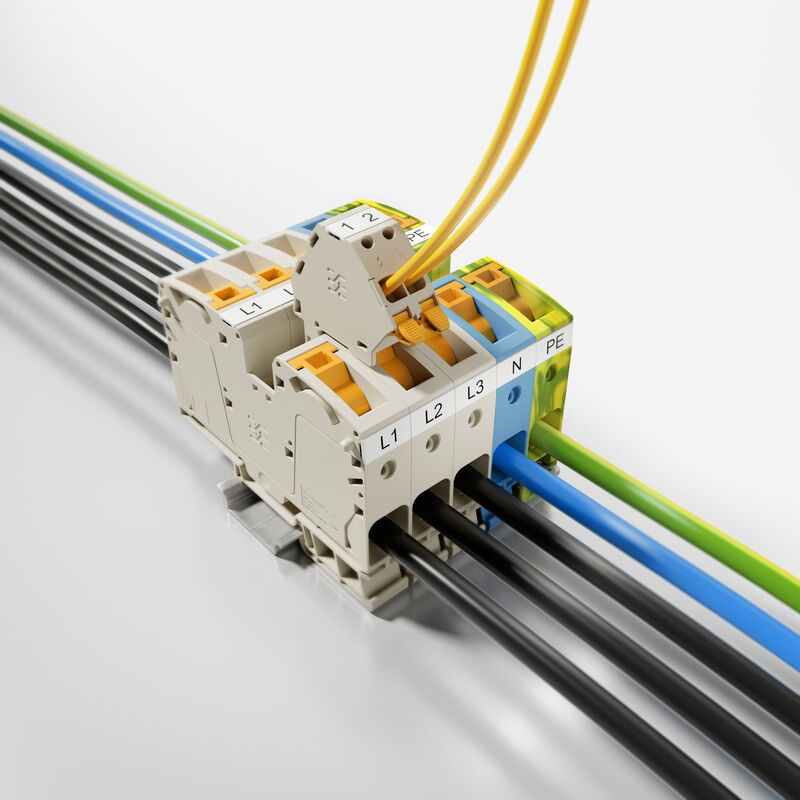

| Art | AAC 35 2X6 GN-YL |
| GTIN (EAN) | 4050118593310 |
| VPE | 5 Stück |
| Tiefe | 44 mm |
| Tiefe (inch) | 1,732 inch |
| Höhe | 78,5 mm |
| Höhe (inch) | 3,091 inch |
| Breite | 15,9 mm |
| Breite (inch) | 0,626 inch |
| Nettogewicht | 22,488 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Wemid |
| Farbe | grün / gelb |
| Farbe Betätigungselemente | orange |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Abschlussplatte erforderlich | Nein |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potentiale pro Etage | 1 |
| PE-Anschluss | Ja |
| N-Funktion | Nein |
| PE-Funktion | Ja |
| PEN-Funktion | Nein |
| Befestigungsart | gesteckt |
| Einbauhinweis | Stecker |
| Montageart | Stecker |
| Abisolierlänge | 12 mm |
| Anschlussart | PUSH IN |
| Anzahl Anschlüsse | 2 |
| Klemmbereich, max. | 6 mm² |
| Klemmbereich, min. | 0,5 mm² |
| Klingenmaß | 1,0 x 5,5 mm |
| Lehrdorn nach 60 947-1 | A5 |
| Leiteranschlussquerschnitt AWG, max. | AWG 8 |
| Leiteranschlussquerschnitt AWG, min. | AWG 22 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
| Zwillings-Aderendhülse, max. | 1,5 mm² |
| Zwillings-Aderendhülse, min. | 0,5 mm² |
| Leiterquerschnitt max (CSA) | 2 AWG |
| Leiterquerschnitt min (CSA) | 12 AWG |
| Spannung Gr B (CSA) | 600 V |
| Spannung Gr C (CSA) | 600 V |
| Strom Gr B (CSA) | 68 A |
| Strom Gr C (CSA) | 68 A |
| Zertifikat-Nr. (CSA) | 200039-70089609 |
| Einbauhinweis | Stecker |
| Einsatztemperaturbereich, max. | 130 °C |
| Einsatztemperaturbereich, min. | -50 °C |
| Leiteranschlussquerschnitt AWG, max. | AWG 8 |
| Leiteranschlussquerschnitt AWG, min. | AWG 22 |
| Polzahl | 1 |
| Bemessungsquerschnitt | 6 mm² |
| Bemessungsspannung | 1.000 V |
| Bemessungsspannung AC | 1.000 V |
| Bemessungsspannung DC | 1.500 V |
| Nennstrom | 41 A |
| Strom bei max. Leiter | 41 A |
| Durchgangswiderstand gemäß IEC 60947-7-x | 0,26 mΩ |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung gemäß IEC 60947-7-x | 1,31 W |
| Kurzzeitstromfestigkeit | 8/20 µs mit 50 kA |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Leitergr. Factory wiring max (cURus) | 8 AWG |
| Leitergr. Factory wiring min (cURus) | 22 AWG |
| Leitergr. Field wiring max (cURus) | 8 AWG |
| Leitergr. Field wiring min (cURus) | 22 AWG |
| Spannung Gr B (cURus) | 600 V |
| Spannung Gr C (cURus) | 600 V |
| Spannung Gr D (cURus) | 600 V |
| Strom Gr B (cURus) | 68 A |
| Strom Gr C (cURus) | 68 A |
| Strom Gr D (cURus) | 5 A |
| Zertifikat-Nr. (cURus) | E60693 |
| Zulassung / Zertifikat / Konformitätsdokument | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205518) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2583180000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2583180000) |
| Anwenderdokumentation |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[User Manual AAC](https://mdcop.weidmueller.com/mediadelivery/asset/900_229209) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-08 |
| ECLASS 14.0 | 27-25-03-08 |
| Zulassungen |   |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E60693 |
