Eigenschaften
| Ausführung | Verteiler-Reihenklemmen, PUSH IN, 6 mm², 500 V, 41 A, dunkelbeige |
| Best.-Nr. | 2675400000 |

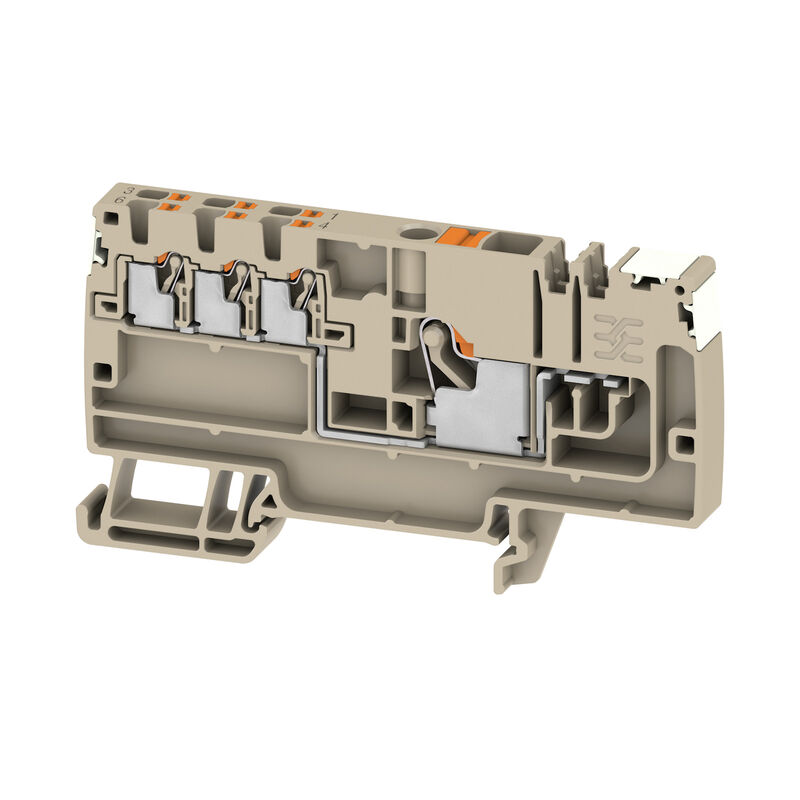

| Typ | AAP11 6/6X1.5 LO-LI DL OR |
| GTIN (EAN) | 4050118817584 |
| VPE | 20 Stück |
| Tiefe | 47 mm |
| Tiefe (inch) | 1,85 inch |
| Tiefe inklusive Tragschiene | 48 mm |
| Höhe | 85,5 mm |
| Höhe (inch) | 3,366 inch |
| Breite | 8,1 mm |
| Breite (inch) | 0,319 inch |
| Nettogewicht | 21,05 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| Werkstoff | Wemid |
| Farbe | dunkelbeige |
| Farbe Betätigungselemente | orange |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Kennzeichnung EN 60079-7 | Ex ec II C Gc |
| Kennzeichnung Ex 2014/34/EU | II 2 G D |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 7 |
| Anzahl der Potentiale pro Etage | 1 |
| PE-Anschluss | Nein |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| Befestigungsart | gerastet |
| Einbauhinweis | Tragschiene |
| explosionsgeprüfte Ausführung | Ja |
| Montageart | TS 35 |
| Offene Seiten | rechts |
| rastbar | Ja |
| Abisolierlänge, weiterer Anschluss | 8 mm |
| Anschlussart, weiterer Anschluss | PUSH IN |
| Anschlussrichtung weiterer Anschluss | oben |
| Anzahl Anschlüsse, weiterer Anschluss | 6 |
| Bemessungsquerschnitt weiterer Anschluss | 1,5 mm² |
| Klemmbereich, weiterer Anschluss, max. | 1,5 mm² |
| Klemmbereich, weiterer Anschluss, min. | 0,14 mm² |
| Klingenmaß, weiterer Anschluss | 0,4 x 2,0 mm |
| Leiteranschlussquerschnitt, eindrähtig, weiterer Anschluss, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, weiterer Anschluss, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, weiterer Anschluss, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, weiterer Anschluss, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, weiterer Anschluss, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, weiterer Anschluss, min. | 0,5 mm² |
| Nennstrom, weiterer Anschluss | 17,5 A |
| Abisolierlänge | 12 mm |
| Anschlussart | PUSH IN |
| Anschlussrichtung | oben |
| Anzahl Anschlüsse | 1 |
| Klemmbereich, max. | 6 mm² |
| Klemmbereich, min. | 0,34 mm² |
| Klingenmaß | 1,0 x 5,5 mm |
| Lehrdorn nach 60 947-1 | A5 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
| Rohrlänge für AEH mit Kunststoffkragen DIN 46228/4 |
|
| Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1 |
|
| Rohrlänge für Zwillingsaderendhülse |
|
| Zwillings-Aderendhülse, max. | 1,5 mm² |
| Zwillings-Aderendhülse, min. | 0,5 mm² |
| Einbauhinweis | Tragschiene |
| Normen | IEC 60947-7-1 |
| Polzahl | 1 |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 6 mm² |
| Bemessungsspannung | 500 V |
| Bemessungsspannung AC | 500 V |
| Bemessungsspannung DC | 500 V |
| Nennstrom | 41 A |
| Strom bei max. Leiter | 41 A |
| Normen | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 0,78 mΩ |
| Bemessungsstoßspannung | 6 kV |
| Verlustleistung gemäß IEC 60947-7-x | 1,31 W |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Produkthinweis | Es sind die geltenden Sicherheitsbestimmungen für den Überlast- und Kurzschluss der angeschlossenen Leiter zu beachten. Der Summenstrom aller angeschlossenen Leiter darf nicht größer sein, als der max. Belastungsstrom. |
| Zulassung / Zertifikat / Konformitätsdokument |
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120)
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153909) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205796) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2675400000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2675400000) |
| Anwenderdokumentation | [AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| Zulassungen |   |
