ACT20X-HDI-SDO-RNC-S

EX-Signalwandler/-trenner, 1 Kanal

Art.-Nr. 8965350000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	EX-Signalwandler/-trenner, 1 Kanal
Best.-Nr.	8965350000
Art	ACT20X-HDI-SDO-RNC-S
GTIN (EAN)	4032248784868
VPE	1 Stück

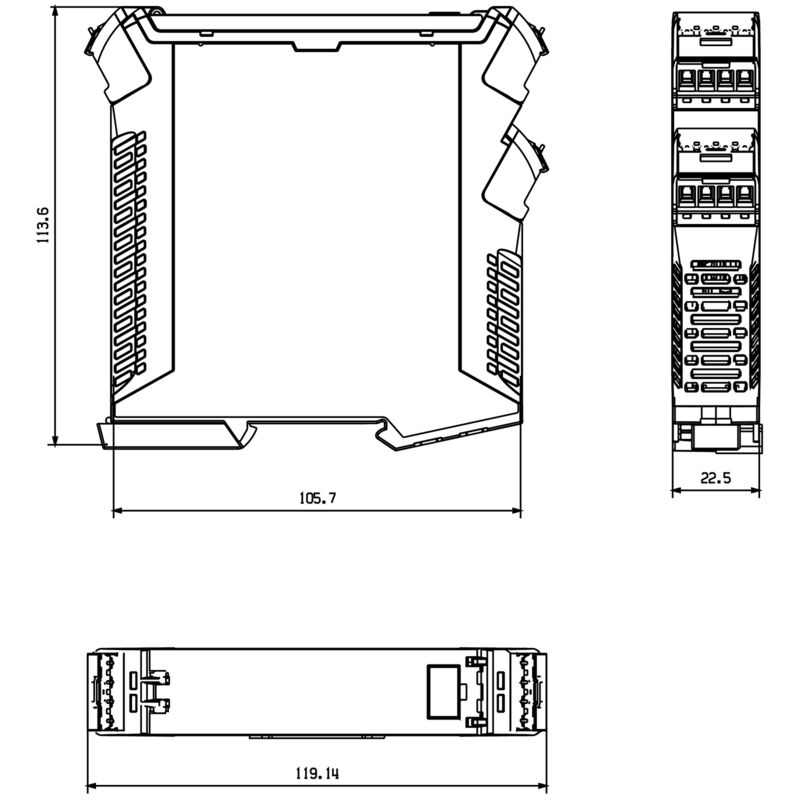

Abmessungen und Gewichte

Tiefe	113,6 mm
Tiefe (inch)	4,472 inch
Höhe	119,2 mm
Höhe (inch)	4,693 inch
Breite	22,5 mm
Breite (inch)	0,886 inch
Nettogewicht	175 g

Temperaturen

Lagertemperatur	-20 °C...85 °C
Betriebstemperatur	-20 °C...60 °C
Feuchtigkeit	0...95 % (keine Betauung)

Ausfallwahrscheinlichkeit

SIL PAPER	[SIL certificate](PDF/Cert_Weidmueller_070902_P0002_C001_V2R1.pdf)
SIL gemäß IEC 61508	2
MTBF	207 Jahre

Umweltanforderungen

RoHS-Konformitätsstatus	Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	2f6dd957-421a-46db-a0c2-cf1609156924

Montage

Einbaulage	horizontal oder vertikal
Montageart	Tragschiene für Rastmontage
Tragschiene	TS 35

Eingang EX

Ausgangssignal bei Drahtbruch	<0,1 mA > 6,5 mA (bei Drahtbruch)
Eingangsfrequenz	<20 Hz
Eingangswiderstand	1 kΩ
Impulsdauer	> 0.1 ms
NAMUR-Versorgung	8 V DC / 8 mA
Sensor	NAMUR-Sensor nach EN60947-5-6 Schalter mit oder ohne RS, RP
Sensor-Versorgung	8 V DC / 8 mA
Triggerlevel high	> 2,1 mA
Triggerlevel low	<1,2 mA
Typ	eigensicherer Stromkreis
Widerstand	RP = 750 Ω / RS = 15kΩ

Ausgang Digital

Dauerstrom	≤ 2 A AC/DC (sicherer Bereich, Zone 2 Bereich)
Funktion	Ausgang = Eingang direkt oder invers (konfigurierbar)
Nennschaltspannung	≤ 250 V AC / 30 V DC (sicherer Bereich) ≤ 32 V AC / 32 V DC (Zone 2)
Schaltfrequenz, max.	20 Hz
Schaltleistung	500 VA / 60 W (sicherer Bereich) 16 VA / 60 W (Zone 2)
Typ	Relais, 1 Öffner Schaltfrequenz 20 Hz

Alarmausgang

Alarmfunktion	Leitungsunterbrechung am Eingang Kurzschluss am Eingang keine Versorgungspannung Gerätefehler
Dauerstrom	≤ 0,5 A AC / 0,3 A DC (sicherer Bereich) ≤ 0,5 A AC / 1 A DC ( Zone 2)
Nennleistung	≤ 62,5 VA / 32 W (sicherer Bereich) ≤ 16 VA / 32 W (Zone 2)
Nennschaltspannung	≤ 125 V AC / 110 V DC (sicherer Bereich) ≤ 32 V AC / 32 V DC (Zone 2)
Typ	Statusrelais 1 Öffner (potentialfrei)

Allgemeine Angaben

Anschlussart	Schraubanschluss
Einsatzhöhe	≤ 2000 m
Feuchtigkeit	0...95 % (keine Betauung)
Konfiguration	mit FDT/DTM Software Benötigt wird Konfigurationsadapter 8978580000 CBX200 USB
Leistungsaufnahme	≤ 1,3 W
Schutzart	IP20
Versorgungsspannung	19,2…31,2 V DC

Isolationskoordination

Bemessungsspannung	300 V
EMV-Normen	EN 61326-1
Isolationsspannung	2,6 kV (Eingang / Ausgang)
Normen	EN 61010-1

Daten für Ex- Anwendungen (ATEX)

Einbauort	Gerät installiert in Sicherheitsbereich, Zone 2
Kennzeichnung	II (1) G [Ex ia Ga] IIC/IIB/IIA II (1) D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
Leistung P₀	32 mW
Spannung U₀	10,6 V DC
Strom I₀	12 mA DC

Sicherheitstechnische Basiskenndaten

Description of the "safe state"	de-energized (relay output)
Diagnostic test interval	10 s
Gerätetyp	B
T_proof	4 Jahre
Total failure rate for safe detected failures (λ_SD)	0 FIT
Hardware Fehlertoleranz (HFT)	0
Sicherheitskategorie	SIL 2
Relay lifetime	100000 times
Safe Failure Fraction (SFF)	90 %
Mean Time To Repair (MTTR)	8 h
Total failure rate for safe undetected failures (λ_SU)	289 FIT
Total failure rate for dangerous detected failures (λ_DD)	130 FIT
Total failure rate for dangerous undetected failures (λ_DU)	46 FIT
Ausfallwahrscheinlichkeit PFH	4.66 x 10^-8 h^-1
Demand mode	High
Demand rate	1.000 s
Demand response time	<10 ms (relay output)

Sicherheitstechnische Kenndaten Low demand mode

Safe Failure Fraction (SFF)	90 %
Average Probability of Failure on Demand (PFD_avg)	2.04 x 10^-4 (T_proof = 1 year) 4.08 x 10^-4 (T_proof = 2 years) 1.02 x 10^-4 (T_proof = 5 years)

Anschlussdaten

Anschlussart	Schraubanschluss
Anzugsdrehmoment, min.	0,4 Nm
Anzugsdrehmoment, max.	0,6 Nm
Klemmbereich, Bemessungsanschluss	2,5 mm²
Klemmbereich, min.	0,25 mm²
Klemmbereich, max.	2,5 mm²
Leiteranschlussquerschnitt AWG, min.	AWG 26
Leiteranschlussquerschnitt AWG, max.	AWG 12

Garantie

Zeitraum

3 Jahre

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[Application notes -- Certification SIL](https://mdcop.weidmueller.com/mediadelivery/asset/900_35511) [Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_42626) [Application notes -- Certification ATEX](https://mdcop.weidmueller.com/mediadelivery/asset/900_97039) [Application notes -- Certification IECEx](https://mdcop.weidmueller.com/mediadelivery/asset/900_97149) [UL certification for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321817) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35395)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66772)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.8965350000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8965350000)
Software	[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364) [Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446)
Anwenderdokumentation	[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35626) [Application notes -- Safety Manual for SIL application](https://mdcop.weidmueller.com/mediadelivery/asset/900_40043) [Handbuch ACT20X- Serie, deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_102720) [Manual ACT20X- series, english](https://mdcop.weidmueller.com/mediadelivery/asset/900_102722) [20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC002653
ETIM 7.0	EC002653
ETIM 8.0	EC002653
ETIM 9.0	EC002653
ECLASS 9.0	27-21-01-20
ECLASS 9.1	27-21-01-20
ECLASS 10.0	27-21-01-20
ECLASS 11.0	27-21-01-20
ECLASS 12.0	27-21-01-20
ECLASS 13.0	27-21-01-20
ECLASS 14.0	27-21-01-20

Ausschreibungstexte

Ausschreibungstext lang

Ex- Trennschaltverstärker für Namur Sensoren
1-kanaliger Trennschaltverstärker in 22,5 mm Baubreite mit externer Spannungsversorgung,
zur Übertragung und Trennung von Namur- Sensorsignalen aus Ex- Zone 0,1,2 in den sicheren Bereich.
Ausgangsseitig steht ein potentialfreier Relaiskontakt mit Öffnerfunktion und ein Alarmkontakt (Schließer)
für Status-/ Fehlermeldungen zur Verfügung.
Der Baustein ist über Standardsoftware FDT/DTM konfigurierbar.

Anreihgehäuse für TS35 Tragschienenmontage
Abmaße: L/B/H 119,2/ 22,5/ 113,6
Schraubanschlusstechnik/ Nennquerschnitt 2,5 mm²Schutzart: IP 20

Eingang                        NAMUR-Sensor nach EN 60947
                                     8 V DC / 8 mA Sensorversorgung
                                     0...5 Khz Eingangsfrequenz
                                     Drahtbrucherkennung
Ausgang                      Relais 1 Öffnerkontakt
                                     250 V AC / 30 V DC @ 2A sicherer Bereich
                                     32 V AC @ 0,5 A/ 32 VDC @ 1 A Zone 2
Alarmausgang              Relais 1 Schließerkontakt
                                     250 V AC / 30 V DC @ 2A sicherer Bereich
                                     32 V AC @ 0,5 A/ 32 VDC @ 1 A Zone 2
Hilfsenergie                  19...31,2 V DC
Verlustleistung             ca. 1,8 W
Umgebungs-
temperaturbereich        -20 °C...+60 °C

Sichere Trennung          EN 61010, 3-Wege-Trennung bis 2,6 kV AC/DC alle Kreise gegeneinander
Arbeitsspannung          300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2
Zulassungen                 cULus, ATEX IECEX, FM

ATEX Kennzeichnung   II 3 G ExnA nC IIC T4
ATEX Kenndaten           U₀ = 10, 6 V DC
                                      I₀ = 12 mA DC
                                      P₀ = 32 ^_W^_Typ                               ACT20X-HDI-SDO-RNC-S

Ausschreibungstext kurz

Zulassungen

Zulassungen	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![FMEX](/picture/FMEX.gif) ![FUSAFETY](/picture/FUSAFETY.gif) ![IECEXKEM](/picture/IECEXKEM.gif) ![KEMAATEX](/picture/KEMAATEX.gif)
Zulassungen	DNVGL;
ROHS	Konform
UL File Number Search	[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)	E337701
