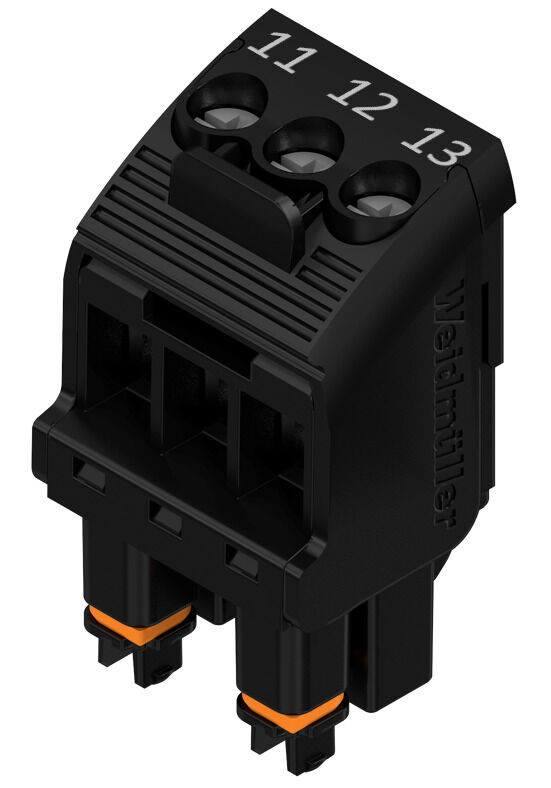

PCB plug-in connector, female plug, 5.00 mm, Number of poles: 3, 90°, Clamping yoke connection, PRT; 11 / 12 / 13; cod. 02, Box

Art.-Nr. 2492740000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1 Verwandte Artikel 8
Tanúsítványok General ordering data Dimensions and weights Environmental Product Compliance System Parameters Material data Conductors suitable for connection Datos nominales conformes a IEC Données nominales selon CSA Märkdata enligt UL 1059 Material data Obecné údaje Important note 제품 이미지 Classifications

Tanúsítványok

ROHS
Megfelel

General ordering data

Verze
PCB plug-in connector, female plug, 5.00 mm, Number of poles: 3, 90°, Clamping yoke connection, PRT; 11 / 12 / 13; cod. 02, Box
Číslo objednávky
2492740000
Typ
BHZ 5.00/03 BK/BK PRT 11/02
GTIN (EAN)
4050118502220
Množství
108 items
Product data
IEC: 400 V / 10 A / 0.2 - 2.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 12
Packaging
Box

Dimensions and weights

Hloubka
30,6 mm
Depth (inches)
1,205 inch
Výška
29 mm
Height (inches)
1,142 inch
Šířka
14,6 mm
Szélesség (coll)
0,575 inch
Délka
14,6 mm
Délka (v palcích)
0,575 inch
Čistá hmotnost
5,5 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

System Parameters

Skupina produktů
OMNIMATE Housing - series CH20M
Typ připojení
Field connection
Metoda připojení vodiče
Raccordement vissé
Rozteč v mm (P)
5 mm
Rozteč v palcích (P)
0,197 "
Směr výstupu vodiče
90°
Počet pólů
3
Množství řady kolíků
1
Jmenovitý průřez
2,5 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
handrückensicher
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Schutzart
IP20 im verbauten Zustand
Může být kódováno
Ja
Délka odizolování
8 mm
Anzugsdrehmoment, min.
0,4 Nm
Anzugsdrehmoment, max.
0,6 Nm
Klemmschraube
M 2,5
Schraubendreherklinge
0,6 x 3,5
Schraubendreherklinge Norm
DIN 5264
Steckzyklen
25

Material data

Izolační materiál
PA 66 GF 30
Barevný
black
Barva provozních prvků
black
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
I
Komparativní index sledování (CTI)
600 ≤ CTI
Класс пожаростойкости UL 94
V-0
Materiál kontaktu
CuSn
Povrch kontaktu
verzinnt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-25 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
120 °C

Conductors suitable for connection

Upínací rozsah, min.
0,13 mm²
Upínací rozsah, max.
3,31 mm²
Průřez propojení AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 14
Pevné, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
2,5 mm²
Stočené, min. H07V-R
0,2 mm²
Stočené, max. H07V-R
2 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Pružné, max. H05(07) V-K
2,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,25 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
2,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,25 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
2,5 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2,8 mm x 2,4 mm; 3,0 mm
Hinweistext
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
10 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
9 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Povrchová vzdálenost, min.
3,2 mm
Vzdušná vzdálenost, min.
3 mm

Données nominales selon CSA

Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
50 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
10 A
Jmenovitý proud (aplikační skupina C / CSA)
10 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 26
Průřez vodiče AWG, max.
AWG 12

Märkdata enligt UL 1059

Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
50 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
10 A
Jmenovitý proud (aplikační skupina C / UL 1059)
10 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 26
Průřez vodiče, AWG, max.
AWG 12

Material data

Izolační materiál
PA 66 GF 30
Klasifikace hořlavosti UL 94
V-0
Komparativní index sledování (CTI)
600 ≤ CTI
Skupina izolačního materiálu
I

Obecné údaje

Barevný
black
Barevný graf (podobné)
RAL 9011
Stupeň krytí
IP20 en funcionamiento

Important note

IPC shoda
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.

제품 이미지

Název ilustrace 04
제품 이미지
그림 제목 05
그림과 유사
사용 예
Illustration title 06
Derating curve
Подпись к рисунку - 07
Кривая ухудшения параметров

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
