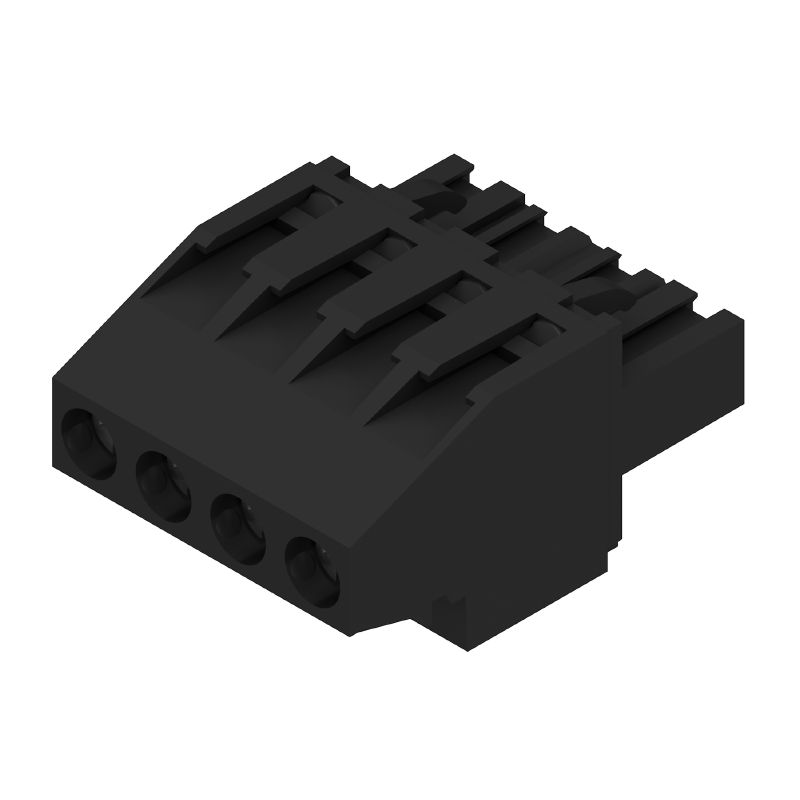

BLZP 5.08HC/04/270 SN BK BX
Imagen de producto

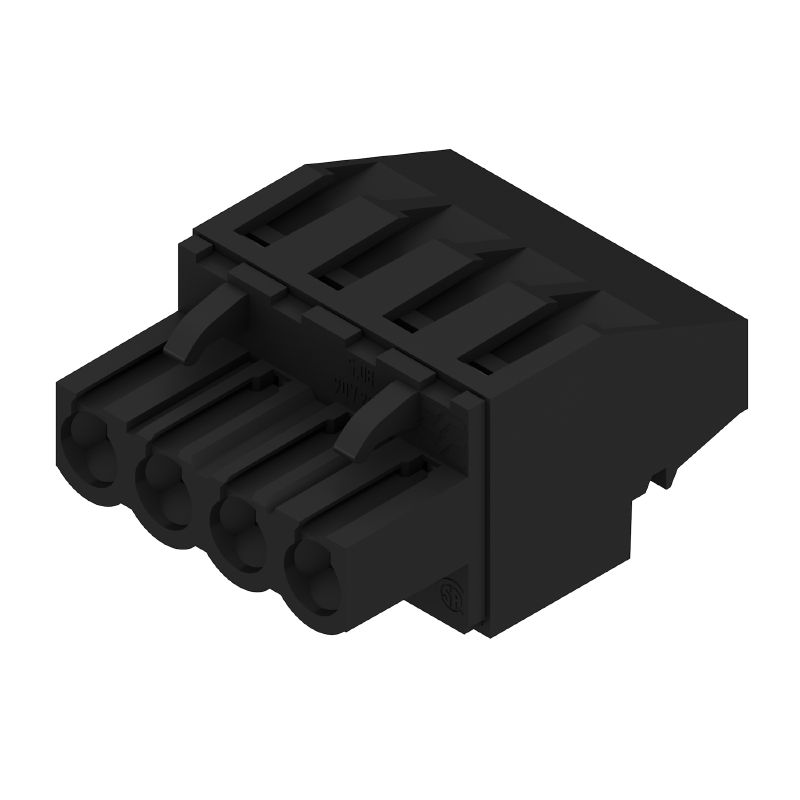

BLZP 5.08HC/04/270 SN BK BX
Imagen de producto
BLZP 5.08HC/04/270 SN BK BX
Dimensional drawing

BLZP 5.08HC/04/270 SN BK BX

Штекерный соединитель печатной платы, Гнездовой разъем, 5.08 mm, Количество полюсов: 4, 270°, Винтовое соединение, Диапазон зажима, макс. : 4 mm², Ящик

N.º de artículo 1949040000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 6 es accesorio de 1 Productos relacionados 26
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Conductors suitable for connection Rated data acc. to IEC Dane znamionowe wg CSA Datos nominales según UL 1059 Opakowanie Typprovningar Важное примечание Classifications

Dopuszczenia

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

Ogólne dane zamówieniowe

Versione
Штекерный соединитель печатной платы, Гнездовой разъем, 5.08 mm, Количество полюсов: 4, 270°, Винтовое соединение, Диапазон зажима, макс. : 4 mm², Ящик
N. d’ordine
1949040000
Tipo
BLZP 5.08HC/04/270 SN BK BX
GTIN (EAN)
4032248626496
수량
90 Pieza
Valores característicos del producto
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Embalaje
Caja

Wymiary i masa

Profondità
27,2 mm
깊이 (인치)
1,071 inch
Posizione verticale
14,1 mm
Height (inches)
0,555 inch
Larghezza
20,32 mm
Anchura (pulgadas)
0,8 inch
순중량
7,967 g

Zgodność produktu z wymogami środowiska naturalnego

Stato conformità RoHS
Zgodne, bez wyłączenia
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
제품 탄소 발자국
  • Desde la cuna hasta la puerta:
    0,189 kg CO2 eq.

Parametry systemu

Famiglia prodotti
OMNIMATE Signal - seria BL/SL 5.08
Tipo di collegamento
Fältanslutning
Tecnica di collegamento cavi
Conexión brida-tornillo
Passo in mm (P)
5,08 mm
Passo in pollici (P)
0,2 "
Direzione d'uscita del conduttore
270°
Numero di poli
4
L1 in mm
15,24 mm
L1 in pollici
0,6 "
quantità di file
1
Numero di serie di poli
1
Sezione di dimensionamento
4 mm²
DIN VDE 57 106에 따른 터치 안전 보호
protección de dedos
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Tipo de protección
IP20
Resistenza di passaggio
≤5 mΩ
Codificabile
Sí
탈피 길이
7 mm
Tornillo de apriete
M 2,5
Punta de destornillador
0,6 x 3,5
PH 1
PZ 1
Punta de destornillador normativa
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
10 N
Fuerza de extracción/polo, máx.
9 N
Par de apriete
  • Tipo de par:
    Conexión de conductor
  • Información de aplicación:
    • Par de apriete:
      • mín.:
        0,4 Nm
      • máx.:
        0,5 Nm

Dane materiałowe

Materiale isolante
PBT
Colori
черный
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 200
Grado inflamabilidad según UL 94
V-0
Materiale dei contatti
Aleación de Cu
Superficie dei contatti
estañado
Struttura a strati del connettore maschio
4...8 µm Sn estañado en caliente
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
100 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
100 °C

Conductors suitable for connection

Campo di sezioni, min.
0,13 mm²
Campo di sezioni, max.
4 mm²
결선 단면규격 AWG, 최소
AWG 30
Sezione di collegamento cavo AWG, max.
AWG 12
단선, 최소 H05(07) V-U
0,2 mm²
단선, 최대 H05(07) V-U
4 mm²
フレキシブル、最小 H05（07） V-K
0,2 mm²
フレキシブル、最大H05（07） V-K
4 mm²
w. プラスチックカラーフェルール、DIN 46228 pt 4、最小.
0,2 mm²
プラスチックカラー付フェルール　DIN 46228 pt 4、最大
2,5 mm²
con terminale, DIN 46228 pt 1, min.
0,2 mm²
con terminale a norma DIN 46 228/1, max.
4 mm²
EN 60999 a x b 규격, ø
2,8 mm x 2,4 mm
Conductor embornable
  • Sección de conexión del conductor:
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282600000
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      0409500000
  • Sección de conexión del conductor:
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0372600000
  • Sección de conexión del conductor:
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0372700000
  • Sección de conexión del conductor:
    • nominal:
      2,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0373000000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9019160000
Testo di riferimento
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
23 A
정격 전류, 최대 극 수(Tu=20°C)
18 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
21 A
정격 전류, 최대 극 수(Tu=40°C)
16 A
サージ電圧等級の定格電圧/汚染度 II/2
400 V
サージ電圧等級の定格電圧/汚染度 III/2
320 V
サージ電圧等級の定格電圧 / 汚染度 III/3
250 V
サージ電圧等級の定格インパルス電圧/汚染度 II/2
4 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV
Portata transitoria
3 x 1s mit 120 A

Dane znamionowe wg CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1121690
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo C / CSA)
50 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
20 A
Corrente nominale (Gruppo D / CSA)
20 A
Sezione di collegamento cavo AWG, min.
AWG 30
Sezione di collegamento cavo AWG, max.
AWG 12
Riferimento ai valori di omologazione
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
20 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 12
Riferimento ai valori di omologazione
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Opakowanie

Imballaggio
skrzynia
Lunghezza VPE
349 mm
Larghezza VPE
137 mm
Altezza VPE
31 mm

Typprovningar

Test: Durabilità delle siglature
  • Standard:
    DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96
  • Test:
    ursprungsmärkning, märkspänning, Märkarea, typ av material
  • Utvärdering:
    tillgänglig
  • Test:
    hållbarhet
  • Utvärdering:
    godkänd
Test: Innesto errato (Non intercambiabilità)
  • Estándar:
    DIN EN 60512-13-5 / 11.06, IEC 60512-13-5 / 02.06
  • Prueba:
    giro de 180° con elementos de codificación
  • Evaluación:
    superado
  • Prueba:
    examen visual
  • Evaluación:
    superado
Test: Sezione bloccabile
  • Estándar:
    DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 12.02
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,2 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,2 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 2,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 2,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
  • Evaluación:
    superado
Test per danni ai conduttori e allentamento accidentale degli stessi
  • Estándar:
    DIN EN 60999-1, sección 9.4 / 12.00
  • Requerimiento:
    0,2 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
  • Evaluación:
    superado
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,5 mm²
  • Evaluación:
    superado
  • Requerimiento:
    0,9 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 12/1
    • Tipo de conductor y sección de conductor:
      AWG 12/19
  • Evaluación:
    superado
Test di estrazione
  • Estándar:
    DIN EN 60999-1, sección 9.5 / 12.00
  • Requerimiento:
    ≥10 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥20 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
  • Evaluación:
    superado
  • Requerimiento:
    ≥60 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U4.0
    • Tipo de conductor y sección de conductor:
      H07V-K4.0
    • Tipo de conductor y sección de conductor:
      AWG 12/1
    • Tipo de conductor y sección de conductor:
      AWG 12/19
  • Evaluación:
    superado

Важное примечание

Conformità IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Note
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
