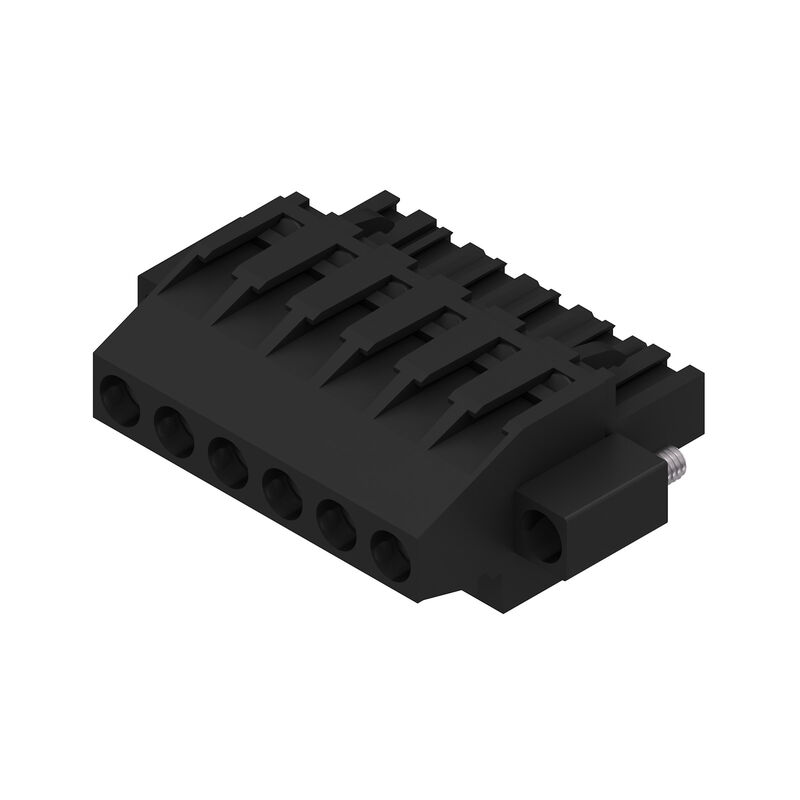

BLZP 5.08HC/06/270F SN BK BX

Leiterplattensteckverbinder, Buchsenstecker, 5.08 mm, Polzahl: 6, 270°, Zugbügelanschluss, Klemmbereich, max. : 4 mm², Box

Art.-Nr. 1950620000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Leiterplattensteckverbinder, Buchsenstecker, 5.08 mm, Polzahl: 6, 270°, Zugbügelanschluss, Klemmbereich, max. : 4 mm², Box
Best.-Nr.	1950620000
Art	BLZP 5.08HC/06/270F SN BK BX
GTIN (EAN)	4032248628896
VPE	42 Stück
Produkt-Kennzahlen	IEC: 400 V / 23 A / 0.2 - 4 mm² UL: 300 V / 20 A / AWG 26 - AWG 12
Verpackung	Box

Abmessungen und Gewichte

Tiefe	27,1 mm
Tiefe (inch)	1,067 inch
Höhe	14,1 mm
Höhe (inch)	0,555 inch
Breite	40,28 mm
Breite (inch)	1,586 inch
Nettogewicht	12,54 g

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie	OMNIMATE Signal - Serie BL/SL 5.08
Anschlussart	Feldanschluss
Leiteranschlusstechnik	Zugbügelanschluss
Raster in mm (P)	5,08 mm
Raster in Zoll (P)	0,2 "
Leiterabgangsrichtung	270°
Polzahl	6
L1 in mm	25,4 mm
L1 in Zoll	1 "
Anzahl Reihen	1
Polreihenzahl	1
Bemessungsquerschnitt	4 mm²
Berührungsschutz nach DIN VDE 57 106	fingersicher
Berührungsschutz nach DIN VDE 0470	IP 20 gesteckt/ IP 10 ungesteckt
Schutzart	IP20
Durchgangswiderstand	≤5 mΩ
Kodierbar	Ja
Abisolierlänge	7 mm
Klemmschraube	M 2,5
Schraubendreherklinge	0,6 x 3,5 PH 1 PZ 1
Schraubendreherklinge Norm	DIN 5264 ISO 8764/2-PH ISO 8764/2-PZ
Steckzyklen	25
Steckkraft/Pol, max.	10 N
Ziehkraft/Pol, max.	9 N
Anzugsdrehmoment	Drehmoment Typ: Leiteranschluss Nutzungsinformationen: Anzugsdrehmoment: min.: 0,4 Nm max.: 0,5 Nm Drehmoment Typ: Schraubflansch Nutzungsinformationen: Anzugsdrehmoment: min.: 0,2 Nm max.: 0,25 Nm

Werkstoffdaten

Isolierstoff	PBT
Farbe	schwarz
Farbtabelle (ähnlich)	RAL 9011
Isolierstoffgruppe	IIIa
Kriechstromfestigkeit (CTI)	≥ 200
Brennbarkeitsklasse nach UL 94	V-0
Kontaktmaterial	Cu-leg
Kontaktoberfläche	verzinnt
Schichtaufbau - Steckkontakt	4...8 µm Sn feuerverzinnt
Lagertemperatur, min.	-40 °C
Lagertemperatur, max.	70 °C
Betriebstemperatur, min.	-50 °C
Betriebstemperatur, max.	100 °C
Temperaturbereich Montage, min.	-25 °C
Temperaturbereich Montage, max.	100 °C

Anschließbare Leiter

Klemmbereich, min.	0,13 mm²
Klemmbereich, max.	4 mm²
Leiteranschlussquerschnitt AWG, min.	AWG 30
Leiteranschlussquerschnitt AWG, max.	AWG 12
eindrähtig, min. H05(07) V-U	0,2 mm²
eindrähtig, max. H05(07) V-U	4 mm²
feindrähtig, min. H05(07) V-K	0,2 mm²
feindrähtig, max. H05(07) V-K	4 mm²
mit AEH mit Kragen DIN 46 228/4, min.	0,2 mm²
mit AEH mit Kragen DIN 46 228/4, max.	2,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.	0,2 mm²
mit Aderendhülse nach DIN 46 228/1, max.	4 mm²
Lehrdorn nach EN 60999 a x b; ø	2,8 mm x 2,4 mm
Klemmbare Leiter	Leiteranschlussquerschnitt: nominal: 0,5 mm² Aderendhülse: Abisolierlänge: nominal: 6 mm Empfohlene Aderendhülse: 0282600000 Abisolierlänge: nominal: 8 mm Empfohlene Aderendhülse: 0409500000 Leiteranschlussquerschnitt: nominal: 1 mm² Aderendhülse: Abisolierlänge: nominal: 6 mm Empfohlene Aderendhülse: 0372600000 Leiteranschlussquerschnitt: nominal: 1,5 mm² Aderendhülse: Abisolierlänge: nominal: 7 mm Empfohlene Aderendhülse: 0372700000 Leiteranschlussquerschnitt: nominal: 2,5 mm² Aderendhülse: Abisolierlänge: nominal: 7 mm Empfohlene Aderendhülse: 0373000000 Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 9019160000
Hinweistext	Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein. Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Bemessungsdaten nach IEC

geprüft nach Norm	IEC 60664-1 IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)	23 A
Bemessungsstrom, max. Polzahl (Tu=20°C)	18 A
Bemessungsstrom, min. Polzahl (Tu=40°C)	21 A
Bemessungsstrom, max. Polzahl (Tu=40°C)	16 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2	400 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2	320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3	250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2	4.000 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2	4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3	4 kV
Kurzzeitstromfestigkeit	3 x 1s mit 120 A

Nenndaten nach CSA

Institut (CSA)	CSA
Zertifikat-Nr. (CSA)	200039-1121690
Nennspannung (Use group B / CSA)	300 V
Nennspannung (Use group C / CSA)	50 V
Nennspannung (Use group D / CSA)	300 V
Nennstrom (Use group B / CSA)	20 A
Nennstrom (Use group D / CSA)	20 A
Leiteranschlussquerschnitt AWG, min.	AWG 30
Leiteranschlussquerschnitt AWG, max.	AWG 12
Hinweis zu den Zulassungswerten	Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)	CURUS
Zertifikat-Nr. (cURus)	E60693
Nennspannung (Use group B / UL 1059)	300 V
Nennspannung (Use group D / UL 1059)	300 V
Nennstrom (Use group B / UL 1059)	20 A
Nennstrom (Use group D / UL 1059)	10 A
Leiteranschlussquerschnitt AWG, min.	AWG 26
Leiteranschlussquerschnitt AWG, max.	AWG 12
Hinweis zu den Zulassungswerten	Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung	Box
VPE Länge	350 mm
VPE Breite	135 mm
VPE Höhe	30 mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen	Norm: DIN EN 61984 Abschnitt 7.3.2 / 09.02 Verwendung des Musters von DIN EN 60068-2-70 / 07.96 Prüfung: Ursprungskennzeichnung, Bemessungsspannung, Bemessungsquerschnitt, Materialtyp Bewertung: vorhanden Prüfung: Lebensdauer Bewertung: bestanden
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)	Norm: DIN EN 60512-13-5 / 11.06, IEC 60512-13-5 / 02.06 Prüfung: 180° gedreht mit Kodierelementen Bewertung: bestanden Prüfung: visuelle Begutachtung Bewertung: bestanden
Prüfung: Klemmbarer Querschnitt	Norm: DIN EN 60999-1 Abschnitt 7 und 9.1 / 12.00, DIN EN 60947-1 Abschnitt 8.2.4.5.1 / 12.02 Leitertyp: Leitertyp und Leiterquerschnitt: eindrähtig 0,2 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 0,2 mm² Leitertyp und Leiterquerschnitt: eindrähtig 2,5 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 2,5 mm² Leitertyp und Leiterquerschnitt: AWG 26/1 Leitertyp und Leiterquerschnitt: AWG 26/19 Bewertung: bestanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern	Norm: DIN EN 60999-1 Abschnitt 9.4 / 12.00 Anforderung: 0,2 kg Leitertyp: Leitertyp und Leiterquerschnitt: AWG 26/1 Leitertyp und Leiterquerschnitt: AWG 26/19 Bewertung: bestanden Anforderung: 0,3 kg Leitertyp: Leitertyp und Leiterquerschnitt: eindrähtig 0,5 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 0,5 mm² Bewertung: bestanden Anforderung: 0,9 kg Leitertyp: Leitertyp und Leiterquerschnitt: AWG 12/1 Leitertyp und Leiterquerschnitt: AWG 12/19 Bewertung: bestanden
Pull-Out Test	Norm: DIN EN 60999-1 Abschnitt 9.5 / 12.00 Anforderung: ≥10 N Leitertyp: Leitertyp und Leiterquerschnitt: AWG 26/1 Leitertyp und Leiterquerschnitt: AWG 26/19 Bewertung: bestanden Anforderung: ≥20 N Leitertyp: Leitertyp und Leiterquerschnitt: H05V-U0.5 Leitertyp und Leiterquerschnitt: H05V-K0.5 Bewertung: bestanden Anforderung: ≥60 N Leitertyp: Leitertyp und Leiterquerschnitt: H07V-U4.0 Leitertyp und Leiterquerschnitt: H07V-K4.0 Leitertyp und Leiterquerschnitt: AWG 12/1 Leitertyp und Leiterquerschnitt: AWG 12/19 Bewertung: bestanden

Wichtiger Hinweis

IPC-Konformität

Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.

Hinweise

Weitere Varianten auf Anfrage

Vergoldete Kontaktoberflächen auf Anfrage

Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl

AEH ohne Kunststoffkragen nach DIN 46228/1

AEH mit Kunststoffkragen nach DIN 46228/4

Zeichnungsangabe P = Raster

Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.

OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.

Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
