FSR0515024 FG
SAFESERIES, Relais mit zwangsgeführten Kontakten 1 Öffner und 5 Schließer, zwangsgeführt (EN 61810-3 Typ A) AgSnO vergoldet, Nennsteuerspannung: 24 V DC ±10 %, Dauerstrom: 6 A, Prüftaste vorhanden: Nein
Art.-Nr.
2860030000
Eigenschaften
| Ausfuehrung | SAFESERIES, Relais mit zwangsgeführten Kontakten 1 Öffner und 5 Schließer, zwangsgeführt (EN 61810-3 Typ A) AgSnO vergoldet, Nennsteuerspannung: 24 V DC ±10 %, Dauerstrom: 6 A, Prüftaste vorhanden: Nein |
| Best.-Nr. | 2860030000 |
| Art | FSR0515024 FG |
| GTIN (EAN) | 4064675574743 |
| VPE | 5 Stück |

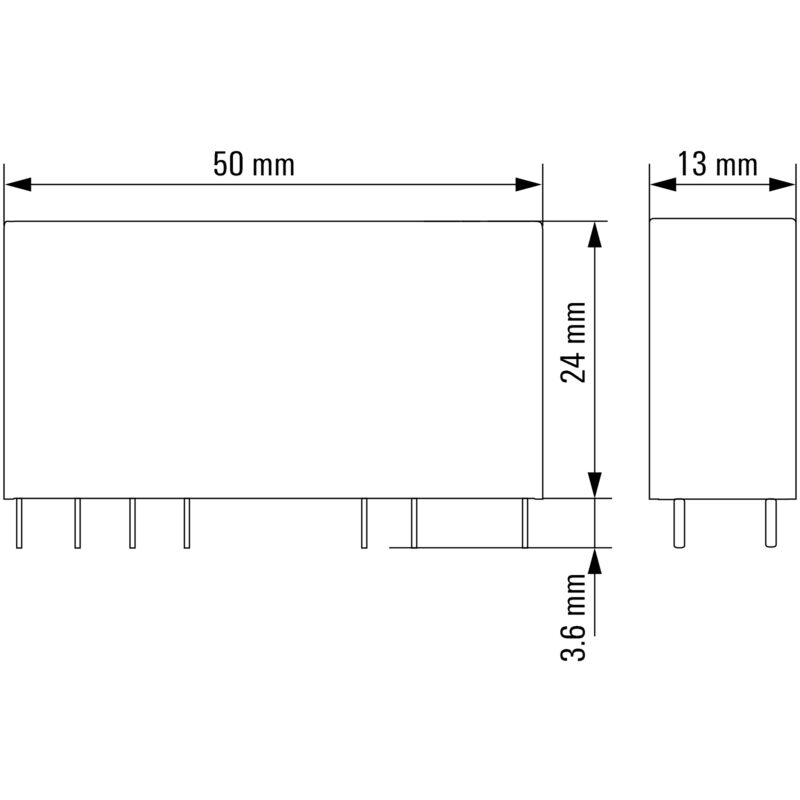

| Tiefe | 24 mm |
| Tiefe (inch) | 0,945 inch |
| Höhe | 50 mm |
| Höhe (inch) | 1,968 inch |
| Breite | 13 mm |
| Breite (inch) | 0,512 inch |
| Nettogewicht | 24 g |
| Lagertemperatur | -40 °C...85 °C |
| Betriebstemperatur | -40 °C...85 °C |
| Feuchtigkeit | 5…85 % rel. Feuchte, keine Betauung |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 19f8b897-8687-40cb-b680-a1c1db5fdebc |
| Zertifikat-Nr. (cURus) | E224238 |
| Nennsteuerspannung | 24 V DC ±10 % |
| Nennstrom DC | 21 mA |
| Nennleistung | 500 mW |
| Spulenwiderstand | 1152 Ω ± 10 % |
| Statusanzeige | Nein |
| Nennschaltspannung | 250 V AC |
| Dauerstrom | 6 A |
| max. Schaltfrequenz bei Nennlast | 0,1 Hz |
| Schaltspannung AC, max. | 400 V |
| Schaltspannung DC, max. | 250 V |
| min. Schaltleistung |
2 mA @ 24 V
4 mA @ 12 V 10 mA @ 5 V |
| Einschaltstrom | 30 A / 20 ms |
| Schaltleistung AC (ohmsch), max. | 1500 VA |

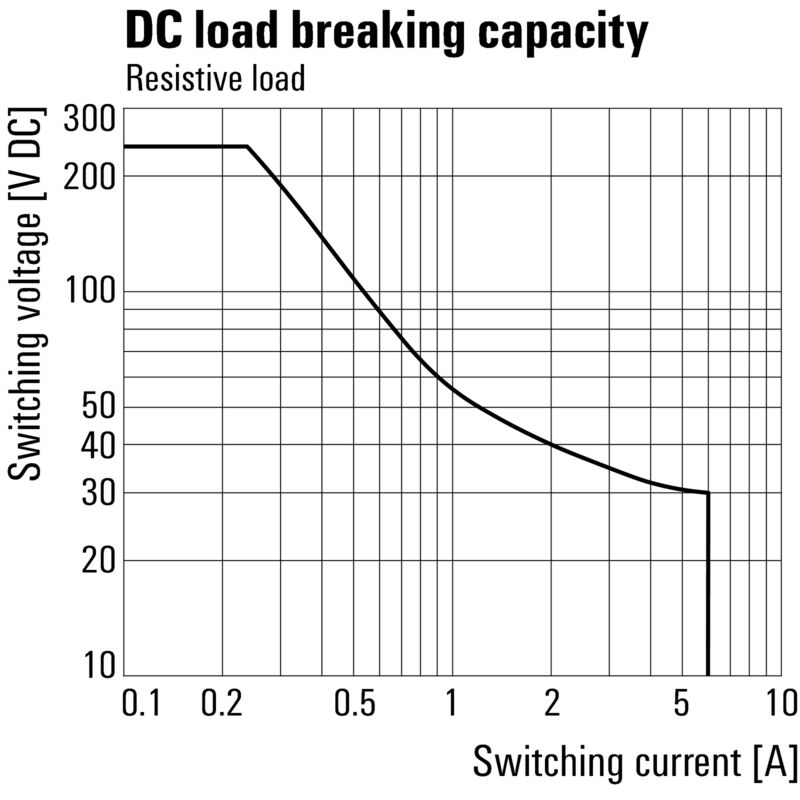

| Schaltleistung DC (ohmsch), max. | 144 W @ 24 V |
| Einschaltverzögerung | < 20 ms |
| Ausschaltverzögerung | < 20 ms |

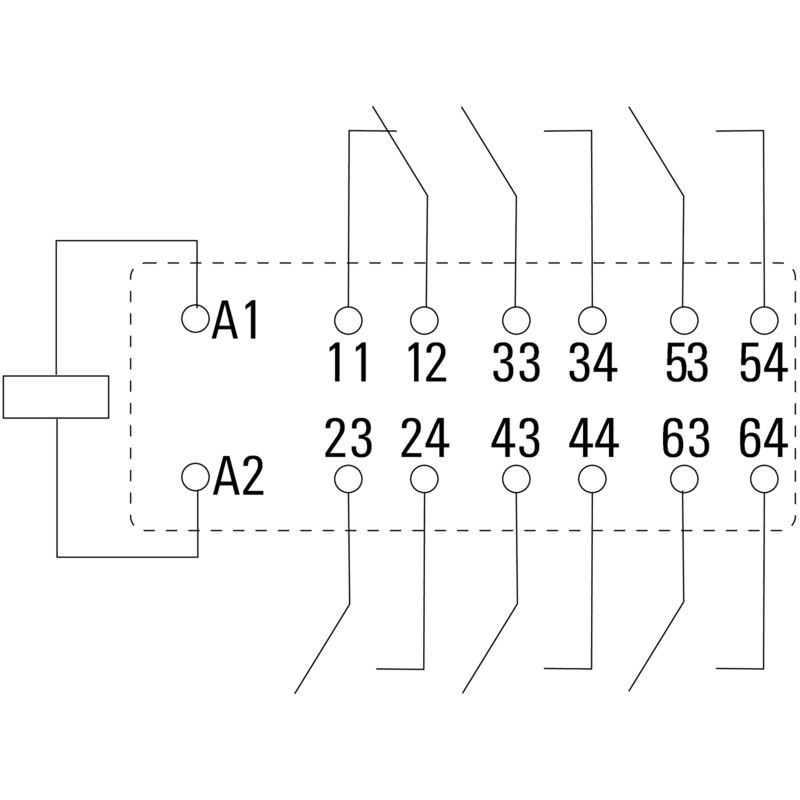

| Kontaktausführung | 1 Öffner und 5 Schließer, zwangsgeführt (EN 61810-3 Typ A) (AgSnO vergoldet) |
| Mechanische Lebensdauer | 10 x 106 Schaltungen |
| Einsatzhöhe | ≤ 2000 m |
| Prüftaste vorhanden | Nein |
| Farbe | transparent |
| Komponente mit Brennbarkeitsklasse nach UL94 |
|
| Isolationskoordination gemäß | IEC 61810-1 |
| Bemessungsspannung | 250 V |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Kriech- und Luftstrecke Steuerseite - Lastseite | ≥ 8 mm |
| Spannungsfestigkeit Steuerseite - Lastseite | 4 kVeff / 1 min |
| Art der Isolation Eingang - Ausgang | verstärkte Isolierung |
| Spannungsfestigkeit benachbarte Kontakte | 2,5 kVeff/1 min |
| Art der Isolation benachbarte Kontakte | Basisisolierung |
| Spannungsfestigkeit offener Kontakt | 1,5 kVeff / 1 min |
| Stehstoßspannung Eingang - Ausgang | 10 kV (1,2/50 µs) |
| Schutzart | IP50 |
| Stehstoßspannung benachbarte Kontakte | 5 kV (1,2/50 µs) |
| Zertifikat-Nr. (cURus) | E224238 |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_281323) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2860030000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Zulassungen |   |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E224238 |
Ist Einzelteil von
-
Art.-Nr.:2860020000VPE:1 Stück
SAFESERIES, Relaiskoppler mit zwangsgeführten Kontakten 1 Öffner und 5 Schließer, zwangsgeführt (EN 61810-3 Typ A) AgSnO vergoldet, Nennsteuerspannung: 24 V DC ±10 %, Dauerstrom: 6 A, Schraubanschluss, Prüftaste vorhanden: Nein
