KEBIQL806020S2N0 AL

KEBIQL806020S2N0 AL

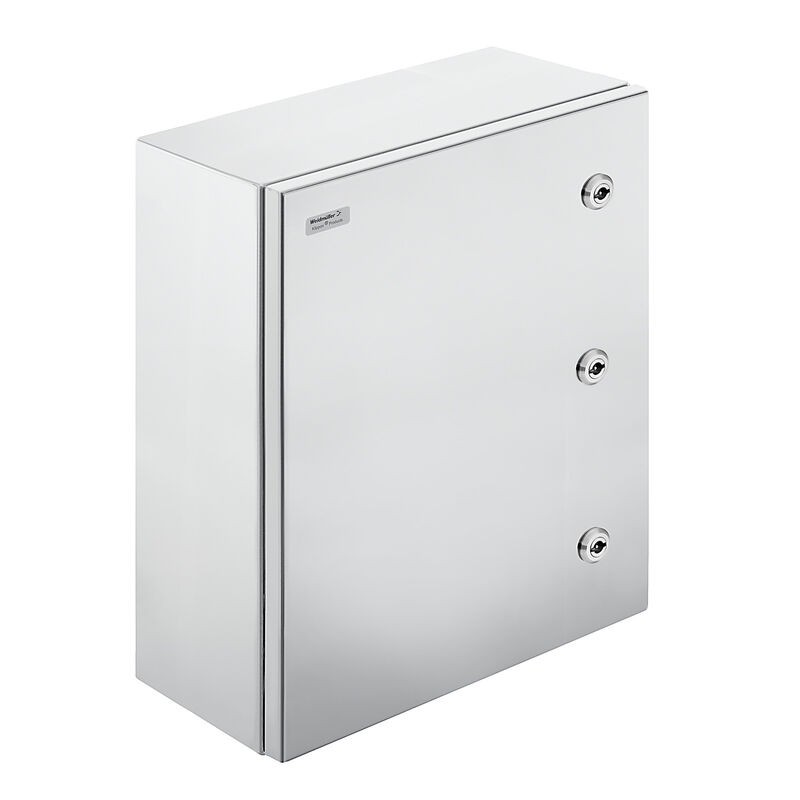

Klippon EBi QL (Essential Box industrial - Quarter Lock), エンクロージャ, 高さ: 800 mm, 幅: 600 mm, 深さ: 200 mm, 基本材質: ステンレススチール 1.4301（304）, 艶消し, 未処理, 銀色

商品番号 8000133643
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 14 関連製品 1
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス ケーブルグランド、右 ケーブルグランド、上/下 証明書番号の格納装置 一般な情報 水平アセンブリ ハウジングの接地 垂直アセンブリ 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)

一般注文データ

バージョン
Klippon EBi QL (Essential Box industrial - Quarter Lock), エンクロージャ, 高さ: 800 mm, 幅: 600 mm, 深さ: 200 mm, 基本材質: ステンレススチール 1.4301（304）, 艶消し, 未処理, 銀色
注文番号
8000133643
種別
KEBIQL806020S2N0 AL
GTIN (EAN)
4099987368568
数量
1 items

寸法と重量

深さ
200 mm
奥行き（インチ）
7.874 inch
高さ
800 mm
高さ（インチ）
31.496 inch
幅
600 mm
幅（インチ）
23.622 inch
正味重量
19,768.257 g

温度

動作温度
-40 °C...85 °C

環境製品コンプライアンス

Stav souladu se směrnicí RoHS
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

ケーブルグランド、右

M12
192
M16
84
M20
80
M25
51
M32
28
M40
22
M50
8
M63
7

ケーブルグランド、上/下

M12
138
M16
45
M20
42
M25
24
M32
20
M40
16
M50
6
M63
5

証明書番号の格納装置

Konformitätserklärung Nr. (DoC LVD)
DE PS2650 220428 001ISS01
Zulassungsumgebung
CE

一般な情報

Basic material
ステンレススチール 1.4301（304）
Burkolat anyagvastagsága
1.5 mm
Ház anyagvastagsága
1.5 mm
mocowanie obudowy
背面にM6のブラインドスレッド孔を4または6、オプションで追加の取り付けフットを使用
Seal material
ポリウレタン
Spessore materiale
1.5 mm
Temperatura d'esercizio , max.
85 °C
Крышка
はい
Применение
システムとテクノロジーの構築
Фланцевая пластина
いいえ
動作温度、最小
-40 °C
보호 등급
IP66
충격 저항
10 Jバージョン標準
표면 마감
艶消し
未処理

水平アセンブリ

Number of DIN rails and terminals (10 mm², horizontal)
4x51
WDU 16 / ZDU 16
3x44
WDU 2,5 / ZDU 2,5 / IDU 2,5
4x98
WDU 35 / ZDU 35
2x31
WDU 4 / ZDU 4
4x83
WDU 6 / ZDU 6
4x64

ハウジングの接地

接地、エンクロージャ、カバー
エンクロージャー本体と蓋に溶接付け済M6ステンレススチールアーススタッド
接地、エンクロージャ、内部
エンクロージャー本体と蓋に溶接付け済M6ステンレススチールアーススタッド
接地、エンクロージャ、外部
エンクロージャー本体と蓋に溶接付け済M6ステンレススチールアーススタッド

垂直アセンブリ

WDU 10 / ZDU 10
4x70
WDU 16 / ZDU 16
3x61
WDU 2,5 / ZDU 2,5 / IDU 2,5
5x132
WDU 35 / ZDU 35
2x44
WDU 4 / ZDU 4
4x111
WDU 6 / ZDU 6
4x94

分類

ETIM 8.0
EC000261
ETIM 9.0
EC000261
ETIM 10.0
EC000261
ECLASS 14.0
27-18-01-01
ECLASS 15.0
27-18-01-01
