Eigenschaften
| Ausfuehrung | Klippon K (Aluminium-Leergehäuse), Leergehäuse, Aluminiumgehäuse, Höhe: 160 mm, Breite: 200 mm, Tiefe: 100 mm, Werkstoff: Aluminium AlSi12, Pulverbeschichtet, strukturiert, silbergrau |
| Best.-Nr. | 9529240000 |

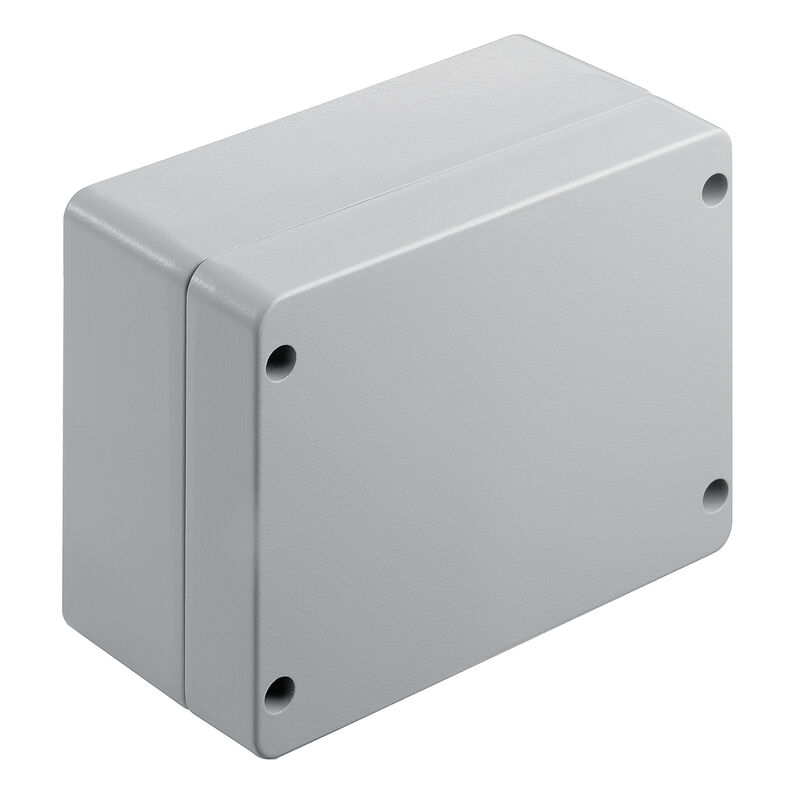

| Art | KLIPPON K6 RAL7001 |
| GTIN (EAN) | 4008190918132 |
| VPE | 1 Stück |
| Tiefe | 100 mm |
| Tiefe (inch) | 3,937 inch |
| Höhe | 160 mm |
| Höhe (inch) | 6,299 inch |
| Breite | 200 mm |
| Breite (inch) | 7,874 inch |
| Befestigungsmaß Höhe | 140 mm |
| Befestigungsmaß Breite | 180 mm |
| Nettogewicht | 1.820 g |
| Betriebstemperatur | -40 °C...80 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e4cab4e-239c-4e14-b9df-a0fee300d28a |
| M12 | 6 |
| M16 | 6 |
| M20 | 3 |
| M25 | 2 |
| M32 | 2 |
| M40 | 1 |
| M12 | 6 |
| M16 | 6 |
| M20 | 3 |
| M25 | 2 |
| M32 | 2 |
| M40 | 1 |
| M12 | 17 |
| M16 | 12 |
| M20 | 7 |
| M25 | 4 |
| M32 | 3 |
| M40 | 2 |
| Konformitätserklärung Nr. (DoC LVD) | DE PS2410 160412 001ISS03 |
| Zertifikat-Nr. (cULus) | E197061 |
| Zertifikat-Nr. (DNV) | TAE00002SM |
| Zulassungsumgebung |
cULus
RMRS DNV |
| Anzahl Deckelschrauben | 4 |
| Betriebstemperatur, max. | 80 °C |
| Betriebstemperatur, min. | -40 °C |
| Deckel | Ja |
| Deckelbefestigung | M5 Torxedelstahlschrauben mit Schlitz |
| Dichtungsmaterial | Chloropren |
| Drehmoment Deckelschrauben | 2,5 Nm |
| Einbaubefestigung | Gewindelöcher M5 |
| Einsatzgebiete |
Prozessindustrie
Transportwesen Schiffbau Verpackungsindustrie Hafenanlagen Maschinenbau |
| Flanschplatte | Nein |
| Gehäusebefestigung | Löcher 6 mm |
| Hinweis: Schutzart | IP68 (t=72h, h=1m) |
| Materialstärke Deckel | 3 mm |
| Materialstärke Gehäuse | 4,6 mm |
| max. Zuladung | 3,2 kg |
| Normen | EN 45545-2:2013 |
| Oberfläche |
Pulverbeschichtet
strukturiert |
| Schlagfestigkeit | 10 J Standardversion |
| Schutzart |
IP66
IP67 IP68 |
| Schutzart (UL) |
Type 4
Type 4X |
| Werkstoff | Aluminium AlSi12 |
| Zugangsöffnung Breite | 190,8 mm |
| Zugangsöffnung Höhe | 150,8 mm |
| WDU 10 / ZDU 10 | 1x12 |
| WDU 16 / ZDU 16 | 1x10 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x25 |
| WDU 4 / ZDU 4 | 1x21 |
| WDU 6 / ZDU 6 | 1x16 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | * |
| WDU 4 / ZDU 4 | * |
| Zulassung / Zertifikat / Konformitätsdokument |
[TAE00002SM](https://mdcop.weidmueller.com/mediadelivery/asset/900_157742)
[EU Declaration of Conformity - Klippon K Empty Enclosures - DoC DE PS2410 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40371) [UKCA Declaration of Conformity - Klippon K Empty Enclosures - UKCA DE PS2410 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319946) [DoM Klippon K salt water resistance](https://mdcop.weidmueller.com/mediadelivery/asset/900_164817) [DoM Klippon K EN 45545-2 2013 Railway](https://mdcop.weidmueller.com/mediadelivery/asset/900_164818) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66852) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9529240000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9529240000) |
| Produktänderungsmitteilung |
[Technical change to Klippon K® enclosure series](https://mdcop.weidmueller.com/mediadelivery/asset/900_296438)
[Technische Änderung für Klippon® K Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_296439) [20240315-PCN-Klippon K Enclosure Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_315588) |
| Ausschreibungstext |
[Klippon K6 RAL7001_9529240000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56427)
[Klippon K6 RAL7001_9529240000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56540) |
| Anwenderdokumentation | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40378) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472)
[FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) [FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| Zulassungen |    |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E197061 |
