Eigenschaften

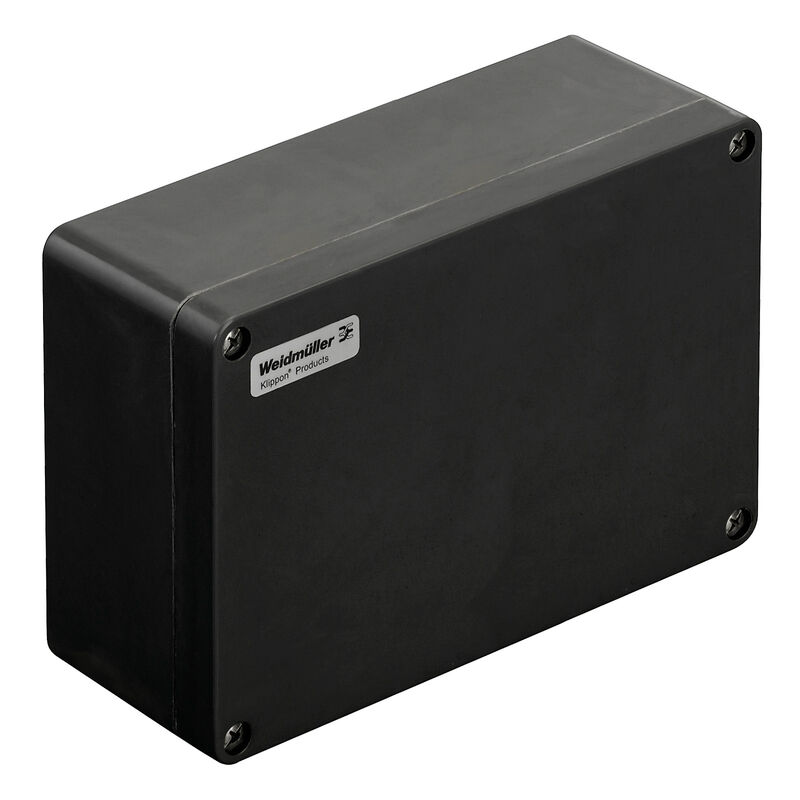

| Ausfuehrung | Klippon POK (Polyester-Leergehäuse), Leergehäuse, Höhe: 160 mm, Breite: 260 mm, Tiefe: 90 mm, Werkstoff: glasfaser-verstärktes Polyester, unbehandelt, glänzend, schwarz |
| Best.-Nr. | 1306090000 |
| Art | KLIPPON POK 162609 EX |
| GTIN (EAN) | 4050118108255 |
| VPE | 1 Stück |
| Tiefe | 90 mm |
| Tiefe (inch) | 3,543 inch |
| Höhe | 160 mm |
| Höhe (inch) | 6,299 inch |
| Höhe niedrigstbauend | 90 mm |
| Breite | 260 mm |
| Breite (inch) | 10,236 inch |
| Befestigungsmaß Höhe | 110 mm |
| Befestigungsmaß Breite | 240 mm |
| Nettogewicht | 1.767 g |
| Betriebstemperatur | -55 °C...100 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | afb385d0-c52b-4449-8502-203596817ab0 |
| M12 | 11 |
| M16 | 6 |
| M20 | 4 |
| M25 | 2 |
| M32 | 2 |
| M40 | 1 |
| M12 | 11 |
| M16 | 6 |
| M20 | 4 |
| M25 | 2 |
| M32 | 2 |
| M40 | 1 |
| M12 | 30 |
| M16 | 24 |
| M20 | 14 |
| M25 | 5 |
| M32 | 4 |
| M40 | 3 |
| Konformitätsbescheinigung Nr. (AoC) | DE PS2600 160308 001ISS03 |
| Konformitätserklärung Nr. (DoC LVD) | DE PS2600 160412 001ISS02 |
| Zertifikat-Nr. (ATEX) | IBEXU13ATEX1003U |
| Zertifikat-Nr. (cULus) | E256877 |
| Zertifikat-Nr. (DNV) | TAE00002R2 |
| Zertifikat-Nr. (IECEX) | IECEXIBE13.0003U |
| Zertifikat-Nr. Klemmenkasten (AEx) | E223792 |
| Zertifikat-Nr. Klemmenkasten (ATEX) | IBExU13ATEX1004 X |
| Zertifikat-Nr. Klemmenkasten (IECEx) | IECEX IBE 13.0004X |
| Zertifikat-Nr. Klemmenkasten (KOSHA) | 16-AV4BO-0246X |
| Zertifikat-Nr. Klemmkasten (INMETRO) | LMP 21.0021X |
| Zertifikat-Nr. Leergehäuse (AEx) | E223792 |
| Zertifikat-Nr. Leergehäuse (ATEX) | IBExU13ATEX1003 U |
| Zertifikat-Nr. Leergehäuse (IECEx) | IECEx IBE 13.0003U |
| Zertifikat-Nr. Leergehäuse (INMETRO) | LMP 23.0528U |
| Zulassungsumgebung |
ATEX
DNV INMETRO IECEX LR RMRS UL AEx Class Div. UL AEx Class Zone cULus KC CCC |
| Anzahl Deckelschrauben | 4 |
| Betriebstemperatur, max. | 100 °C |
| Betriebstemperatur, min. | -55 °C |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Deckel | Ja |
| Deckelbefestigung | Schlitz-/ Kreuzschlitzschrauben |
| Dichtungsmaterial | Silikon |
| Drehmoment Deckelschrauben | 2,5 Nm |
| Einsatzgebiete |
Explosionsgefährdete Bereiche
Hafenanlagen Maschinenbau Prozessindustrie Transportwesen |
| Flanschplatte | Nein |
| Gehäusebefestigung |
Montage durch die Gehäuserückwand
Befestigungslaschen |
| Materialstärke Deckel | 5 mm |
| Materialstärke Gehäuse | 5,99 mm |
| Normen |
DIN EN 62208 - Leergehäuse Standard
IEC 60079-0 IEC 60079-7 IEC 60079-31 |
| Oberfläche |
unbehandelt
glänzend |
| Schlagfestigkeit | 7 J ATEX-Version |
| Schutzart | IP66 |
| Schutzart (UL) |
Type 4
Type 4X |
| Werkstoff | glasfaser-verstärktes Polyester |
| Zugangsöffnung Breite | 248,02 mm |
| Zugangsöffnung Höhe | 148,02 mm |
| WDU 10 / ZDU 10 | 1x16 |
| WDU 16 / ZDU 16 | 1x16 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x36 |
| WDU 4 / ZDU 4 | 1x30 |
| WDU 6 / ZDU 6 | 1x23 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | * |
| WDU 4 / ZDU 4 | * |
| Zulassung / Zertifikat / Konformitätsdokument |
[CCC 2020322303002628 POK Assembly Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177323)
[UKCA TÜV 22 UKEX 7093 X](https://mdcop.weidmueller.com/mediadelivery/asset/900_263770) [IBEXU13ATEX1003U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157735) [IBEXU13ATEX1004X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157736) [IECEXIBE13.0003U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157737) [INMETRO CERTIFICADO LMP 21.0021X KLIPPON POK](https://mdcop.weidmueller.com/mediadelivery/asset/900_217521) [EU Declaration of Conformity - Klippon POK Empty Enclosures Ex - DoC DE PS2600 160412 001ISS02](https://mdcop.weidmueller.com/mediadelivery/asset/900_40372) [UKCA Declaration of Conformity - Klippon POK Empty Enclosures Ex - UKCA DE PS2600 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319948) [UKCA TÜV 22 UKEX 7092 U](https://mdcop.weidmueller.com/mediadelivery/asset/900_263771) [INMETRO CERTIFICADO LMP 23.0528U KLIPPON® POK...Ex](https://mdcop.weidmueller.com/mediadelivery/asset/900_302415) [Attestation of Conformity - Klippon POK Empty Enclosures - AoC DE PS2600 160308 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40363) [UKCA Attestation of Conformity - Klippon POK Empty Enclosures - UKCA DE PS2600 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319947) [14_20001](https://mdcop.weidmueller.com/mediadelivery/asset/900_157728) [TAE00002R2](https://mdcop.weidmueller.com/mediadelivery/asset/900_157729) [IECEXIBE13.0004X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157731) [16-AV4BO-246X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157733) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54092) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1306090000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1306090000) |
| Ausschreibungstext |
[Klippon POK 162609 Ex_1306090000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56623)
[Klippon POK 162609 Ex_1306090000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56650) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[MB OVERV. PROCESS WD DE](http://download.weidmueller.com/asset/download/file/40063)
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472) [MB PROCESS EN](http://download.weidmueller.com/asset/download/file/38262) [FL KLIPPON POK EN](http://download.weidmueller.com/asset/download/file/38243) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| Zulassungen |          |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E256877 |
