Eigenschaften
| Ausfuehrung | Leiterplattensteckverbinder, Stiftleiste, THT/THR-Lötanschluss, Raster in mm (P): 7.50 mm, Polzahl: 7, 270°, Tube |
| Best.-Nr. | 8000078326 |

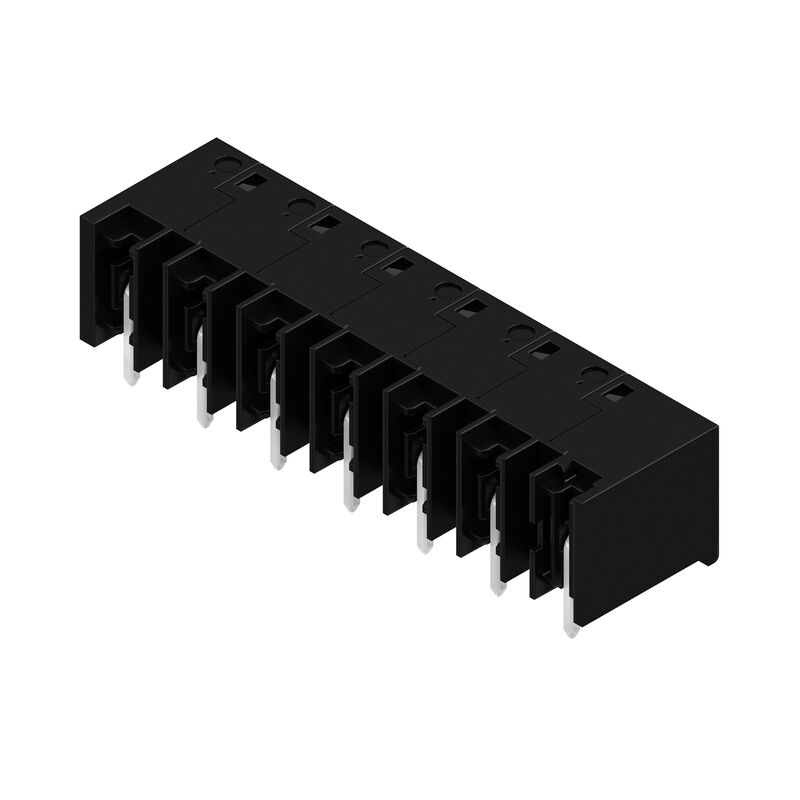

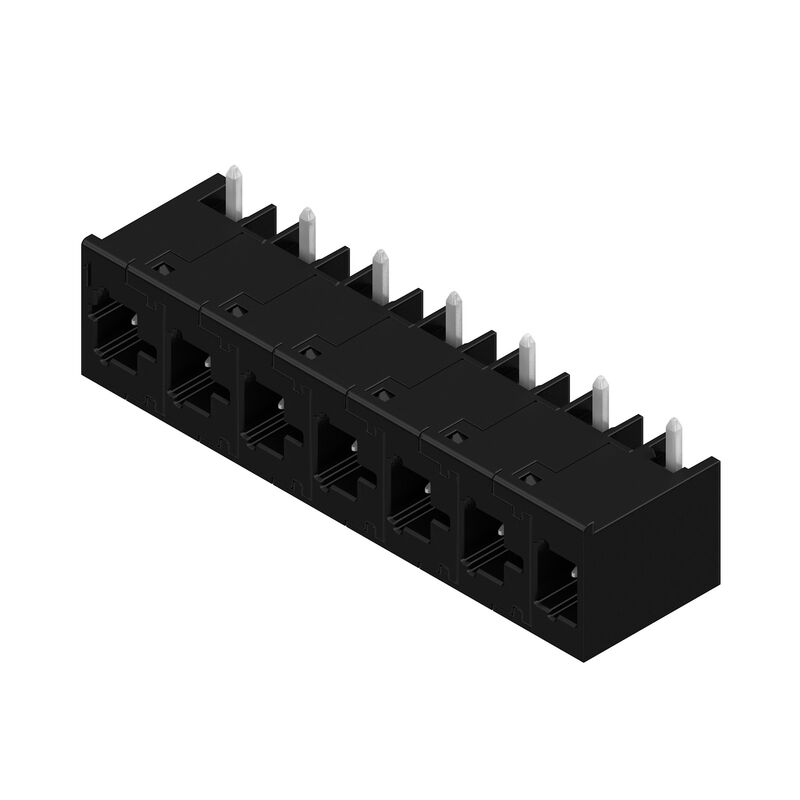

| Art | MHS 7S/07 W T3 B T |
| GTIN (EAN) | 4064675622000 |
| VPE | 10 Stück |
| Produkt-Kennzahlen |
IEC: 1000 V / 30.4 A UL: 300 V / 18.5 A |
| Verpackung | Tube |
| Tiefe | 14 mm |
| Tiefe (inch) | 0,551 inch |
| Höhe | 14,1 mm |
| Höhe (inch) | 0,555 inch |
| Höhe niedrigstbauend | 10,9 mm |
| Breite | 51,4 mm |
| Breite (inch) | 2,024 inch |
| Nettogewicht | 7,236 g |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilie | OMNIMATE 4.0 |
| Anschlussart | Platinenanschluss |
| Montage auf der Leiterplatte | THT/THR-Lötanschluss |
| Raster in mm (P) | 7,5 mm |
| Raster in Zoll (P) | 0,295 " |
| Abgangswinkel | 270° |
| Polzahl | 7 |
| Anzahl Lötstifte pro Pol | 1 |
| Lötstiftlänge (l) | 3,2 mm |
| Lötstift-Abmessungen | 1,0 x 1,0 mm |
| Bestückungsloch-Durchmesser (D) | 1,4 mm |
| Bestückungsloch-Durchmesser Toleranz (D) | + 0,1 mm |
| Außendurchmesser Lötauge | 2,3 mm |
| Schablonenloch Durchmesser | 2,1 mm |
| L1 in mm | 45 mm |
| L1 in Zoll | 1,772 " |
| Anzahl Reihen | 1 |
| Polreihenzahl | 1 |
| Schutzart | IP20 |
| Steckzyklen | ≥ 25 |
| Steckkraft/Pol, max. | 9 N |
| Ziehkraft/Pol, max. | 8 N |
| Isolierstoff | PA 9T |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (CTI) | ≥ 600 |
| Moisture Level (MSL) | 1 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Kontaktbasismaterial | CuMg |
| Kontaktmaterial | Cu-leg |
| Kontaktoberfläche | verzinnt |
| Verzinnungsart | matt |
| Lagertemperatur, min. | -25 °C |
| Lagertemperatur, max. | 55 °C |
| Betriebstemperatur, min. | -50 °C |
| Betriebstemperatur, max. | 125 °C |
| geprüft nach Norm |
IEC 60664-1
IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C) | 30,4 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C) | 26,9 A |
| Bemessungsstrom, min. Polzahl (Tu=40°C) | 27 A |
| Bemessungsstrom, max. Polzahl (Tu=40°C) | 23,9 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 1.000 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 500 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 400 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 4 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 6 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 6 kV |
| Institut (cURus) | CURUS |
| Zertifikat-Nr. (cURus) | E60693 |
| Nennspannung (Use group B / UL 1059) | 300 V |
| Nennspannung (Use group C / UL 1059] | 300 V |
| Nennspannung (Use group D / UL 1059) | 600 V |
| Nennspannung (Use group F / UL 1059) | 760 V |
| Nennstrom (Use group B / UL 1059) | 18,5 A |
| Nennstrom (Use group C / UL 1059) | 18,5 A |
| Nennstrom (Use group D / UL 1059) | 5 A |
| Nennstrom (Use group F / UL 1059) | 18,5 A |
| Hinweis zu den Zulassungswerten | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| IPC-Konformität | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| Hinweise |
|
| Zulassung / Zertifikat / Konformitätsdokument |
[CoC_cURus_E60693_MPS_MHS_202207.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_313337)
[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_255652) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000078326) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Zulassungen |  |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E60693 |
Ist Gegenstück von
-
Art.-Nr.:8000078358VPE:36 Stück
Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 7.50 mm, Polzahl: 7, Box
-
Art.-Nr.:8000078333VPE:36 Stück
Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 7.50 mm, Polzahl: 7, Box
