Eigenschaften

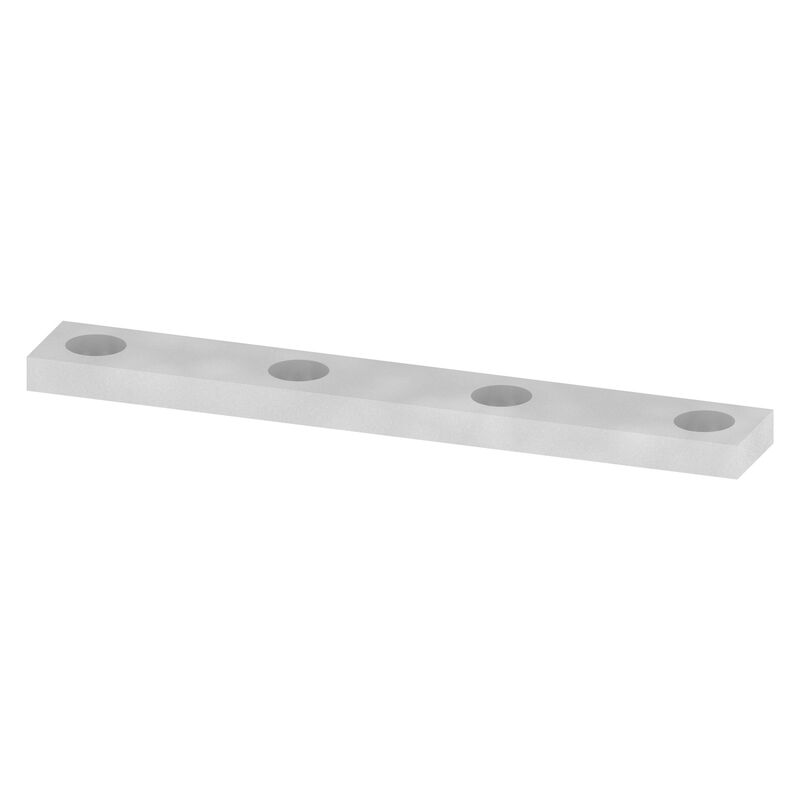

| Ausfuehrung | Querverbinder (Klemmen), geschraubt, grau, 76 A, Polzahl: 4, Raster in mm (P): 6.00, Isoliert: Nein, Breite: 41.7 mm |
| Best.-Nr. | 0470900000 |
| Art | QL 4 SAK16 |
| GTIN (EAN) | 4008190112257 |
| VPE | 50 Stück |
| Tiefe | 2 mm |
| Tiefe (inch) | 0,079 inch |
| Höhe | 6 mm |
| Höhe (inch) | 0,236 inch |
| Breite | 41,7 mm |
| Breite (inch) | 1,642 inch |
| Nettogewicht | 1,926 g |
| Lagertemperatur | -25 °C...55 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Cu Zn |
| Farbe | grau |
| Ausführung | für Querverbindungslasche |
| Befestigungsart | geschraubt |
| Einbauhinweis | Direktmontage |
| explosionsgeprüfte Ausführung | Nein |
| Anzahl gebrückter Klemmen | 4 |
| Bemessungsstrom 2-polig | 76 A |
| Bemessungsstrom mehrpolig | 76 A |
| Typ | Querverbinder |
| Raster in mm (P) | 6 mm |
| Einbauhinweis | Direktmontage |
| Polzahl | 4 |
| Nennstrom | 76 A |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59147) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0470900000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0470900000) |
| Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Konform |
Zubehör
-
Art.-Nr.:0249000000VPE:100 Stück
Verbindungshülse (Klemmen), geschraubt, Breite: 4.9, Höhe: 4.9 mm, Tiefe: 12 mm, Kupfer
-
-
ReihenklemmenZubehörQuerverbindungenSAK-ReiheVerbindungshülsen
ReihenklemmenZubehörQuerverbindungenSAK-ReiheQL Befestigungsschrauben
Ist Zubehör von
-
Art.-Nr.:0271080000VPE:50 Stück
Durchgangs-Reihenklemme, Schraubanschluss, blau, 16 mm², 76 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 32, V-2, PA 66, 100 °C
-
Art.-Nr.:0271060000VPE:50 Stück
Durchgangs-Reihenklemme, Schraubanschluss, beige/gelb, 16 mm², 76 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 32, V-2, PA 66, 100 °C
ReihenklemmenUniversalprogrammZugbügeltechnologieSAK-ReiheTS 32Durchgangsreihenklemmen1 Stock16 mm²
