Rogowski coil, Átmérő: 300 mm, Kábelhossz: 6 m, 100…5000 A, Output : Impulzus, mV jel

Cikkszám 2865880000
Adatlap letöltése Product Downloads
Kapcsolódó termékek 12
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Dimensions of live conductors Electrical attributes Technical properties Általános adatok Szigetelések koordinálása Elem leírása Besorolások

Tanúsítványok

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E469563

Általános rendelési adatok

버전
Rogowski coil, Átmérő: 300 mm, Kábelhossz: 6 m, 100…5000 A, Output : Impulzus, mV jel
Best.-Nr.
2865880000
Type
RCMA-B22-D300-6.0
GTIN (EAN)
4064675601999
Qty.
1 Darab

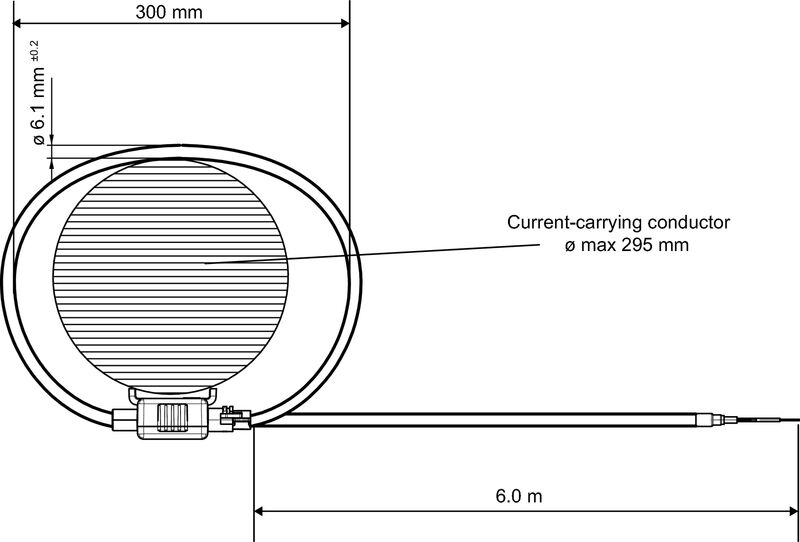

Méretek és tömegek

Diameter
300 mm
Nettó tömeg
332 g

Hőmérsékletek

Lagertemperatur
-40 °C...80 °C
Drifttemperatur
-40 °C...80 °C
Humidity at operating temperature
5 – 90 % páralecsapódás nem megengedett

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Dimensions of live conductors

Vezeték típusa
Csak szigetelt vezető
Vezetéksín
Kör keresztmetszetű vezeték
Szigetelés nélküli vezetékek
Kör keresztmetszetű vezeték
300 mm

Electrical attributes

Frekvenciasáv
50...60 Hz
Mérési hiba
< ± 0,5 % (a méréstartomány végértékre vonatkoztatva)
Nominal turns ratio
44,44 kA/V
Phase shift
0.004 °
Primer áram
5.000 A
Szekunder feszültség
22,5 mV (@ 50Hz Iprimary = 1 kA)
30 V (max)
Tűrésosztály
0,5

Technical properties

Kábelhossz
6 m
Kábelátmérő
6.1 mm
Tekercsellenállása
81 Ω
Védelmi osztály
IP57

Általános adatok

Konfiguráció
nincs
Linearitás
no linearity error
Védelmi osztály
IP57

Szigetelések koordinálása

Lökőfeszültség
12.8 kV (1.2/50 ms)
Névleges szigetelési feszültség
1000 V megerősített szigetelés az IEC 61010-1, CAT III, PD2 szerint
1000 V alapszigetelés az IEC 61010-1, CAT IV, PD2 szerint
600 V megerősített szigetelés az IEC 61010-1, CAT IV, PD2 szerint
Szennyezés súlyossága
2
Szigetelési feszültség
7,4 kVRMS(50 Hz, 1 perc)
Tracking resistance (CTI)
600
Túlfeszültség kategória
III
Tűrésosztály
0,5

Elem leírása

A termék leírása
Az RCMA-B22-DXXrogowski-tekercs váltakozó áram elektronikus mérésére szolgál.
A Rogowski-tekercset csak RCMC-5000-XX Weidmüller átalakítóval együtt szabad használni.

Funkcionális leírás
Az elsődleges áramkört (áramellátás áramkört) és a másodlagos áramkört (mérőáramkört) galvanikusan szigeteli el a Rogowski tekercs.
Mivel nincs telítettségi hatás, a áram egy széles elsődleges áram tartományban mérhető, a pontosság vesztesége nélkül.

Jellemzők
  • A mérőtekercs vezetőjének átmérője: 6,1 mm
  • Ház fülek a kábelkötő mellékletéhez
  • Zárható bajonettrögzítés


Besorolások

ETIM 8.0
EC002475
ETIM 9.0
EC002475
ETIM 10.0
EC002475
ECLASS 14.0
27-21-01-23
ECLASS 15.0
27-21-01-23
