Eigenschaften

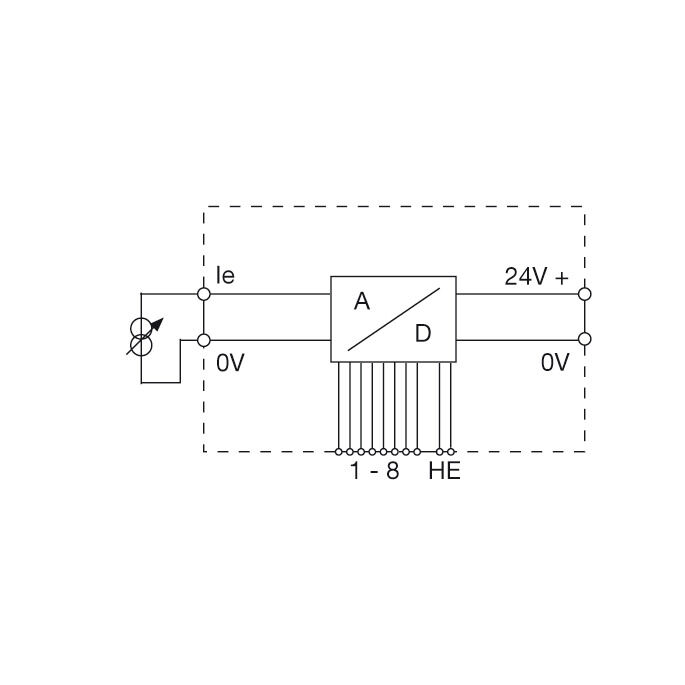

| Ausfuehrung | AD-Wandler, Eingang : 4-20 mA, Ausgang : 8-Bit impulse |
| Best.-Nr. | 1168561001 |

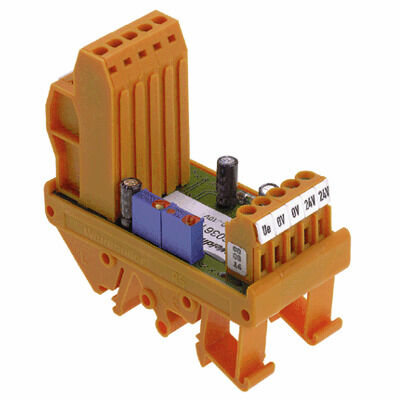

| Art | RS I-D8 4...20MA |
| GTIN (EAN) | 4032248103843 |
| VPE | 1 Stück |
| Lieferstatus | Dieser Artikel ist demnächst nicht mehr lieferbar. |
| Lieferbar bis | 31.12.2022 |
| Höhe | 72 mm |
| Höhe (inch) | 2,835 inch |
| Breite | 35 mm |
| Breite (inch) | 1,378 inch |
| Länge | 70 mm |
| Länge (inch) | 2,756 inch |
| Nettogewicht | 75 g |
| Lagertemperatur | -40 °C...80 °C |
| Betriebstemperatur | 0 °C...50 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 |
| SCIP | 3820ceea-2b49-4a61-bda5-08f3867b3419 |
| Anzahl Eingänge | 1 |
| Eingangsstrom | 4...20 mA |
| Eingangswiderstand Strom | ≥ 51 Ω |
| Anzahl der Ausgänge | 8 Bit (1 Bit Vorzeichen) |
| Ausgangspegel | 17 V = H, 0 V = L |
| Ausgangsstrom | ≤ 25 mA (als Quelle) |
| Grenzfrequenz (-3 dB) | 5 kHz bei Full Scale (Sinus) |
| Wandlungszeit | ≤ 4 µs |
| Galvanische Trennung | ohne Trennung |
| Genauigkeit | ± 1 LSB |
| Schutzart | IP00 |
| Stromaufnahme | 35 mA (zuzüglich Ausgangsstrom) |
| Tragschiene |
TS 35
TS 32 |
| Versorgungsspannung | 24 V DC |
| EMV-Normen | EN 61000-6 |
| Galvanische Trennung | ohne Trennung |
| Anschlussart | Schraubanschluss |
| Klemmbereich, Bemessungsanschluss | 4 mm² |
| Klemmbereich, min. | 0,5 mm² |
| Klemmbereich, max. | 4 mm² |
| Zulassung / Zertifikat / Konformitätsdokument | [Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35437) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1168561001) |
| Anwenderdokumentation | [Device description -- IS RS 8BIT ADC DAC](https://mdcop.weidmueller.com/mediadelivery/asset/900_35628) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
| ETIM 8.0 | EC002653 |
| ETIM 9.0 | EC002653 |
| ECLASS 9.0 | 27-21-01-20 |
| ECLASS 9.1 | 27-21-01-90 |
| ECLASS 10.0 | 27-21-01-20 |
| ECLASS 11.0 | 27-21-01-20 |
| ECLASS 12.0 | 27-21-01-20 |
| ECLASS 13.0 | 27-21-01-20 |
| ECLASS 14.0 | 27-21-01-20 |
| Zulassungen |  |
| ROHS | Konform |
