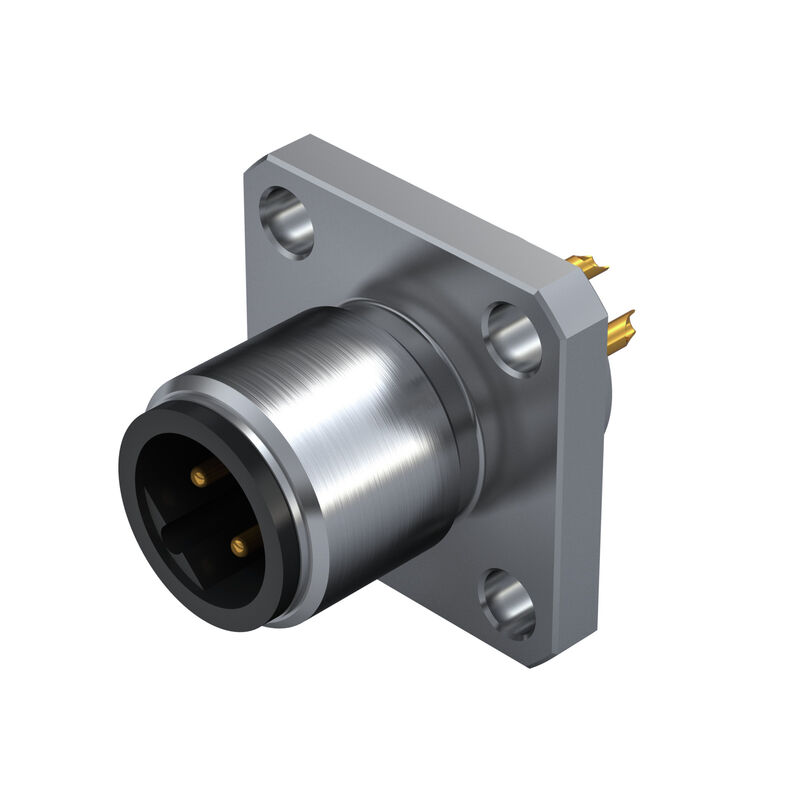

SAIE-M12S-4B-FV-20-LK
SAIE-M12S-4B-FV-20-LK

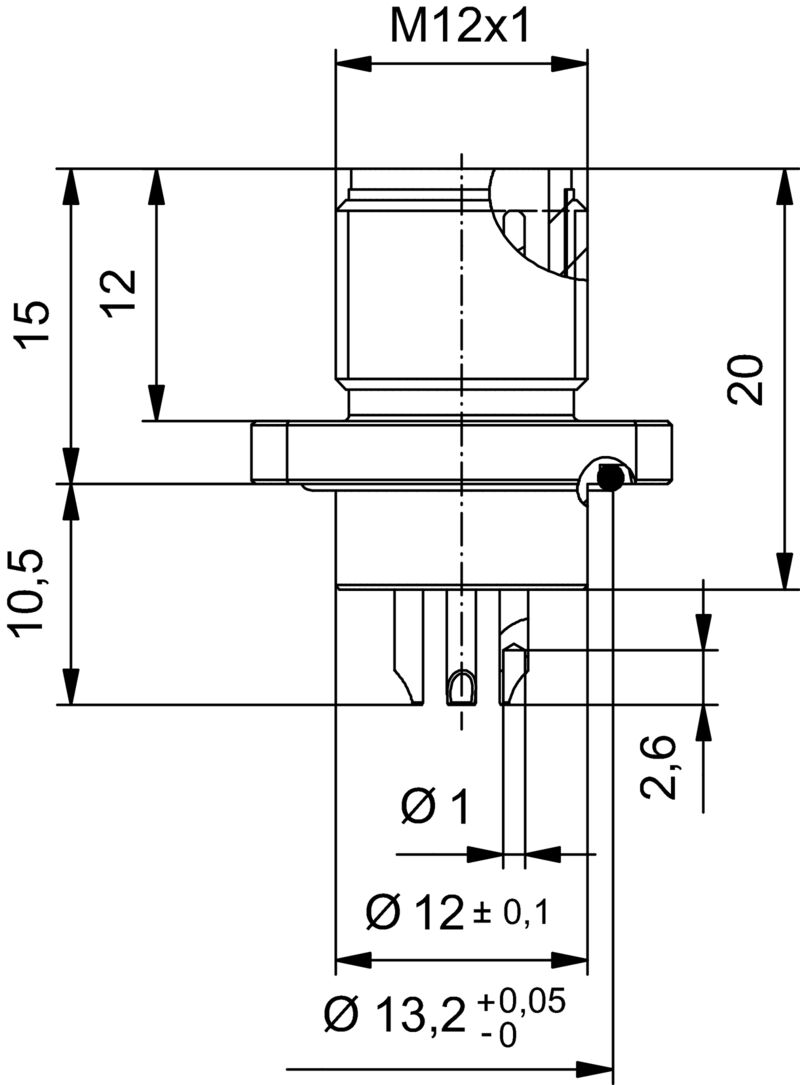

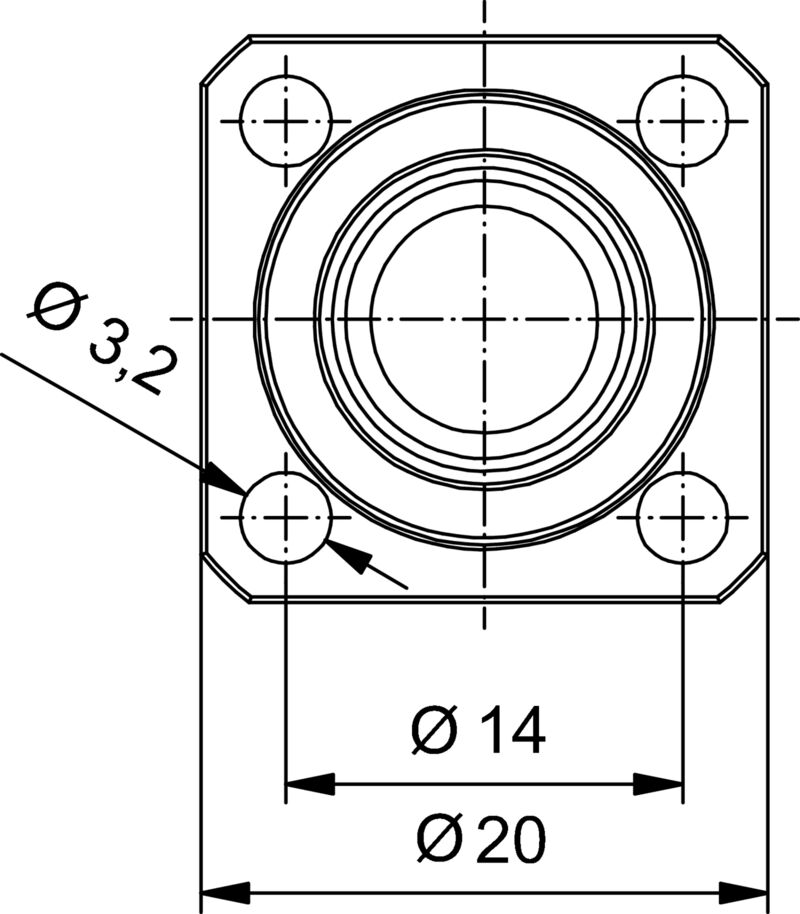

Габаритный чертеж
SAIE-M12S-4B-FV-20-LK
Схема контактов
Male
SAIE-M12S-4B-FV-20-LK
Разрез узла в сборе

SAIE-M12S-4B-FV-20-LK

Встраиваемый штекер, M12, Монтажная резьба: , Количество полюсов: 4, Длина жилы / кабеля:

№ продукта 2424310000
Загрузить спецификации Инженерная поддержка
Связанные продукты 5
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические данные вставного разъема печатной платы Allmänna data Данные о материалах Systemkennwerte Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Встраиваемый штекер, M12, Монтажная резьба: , Количество полюсов: 4, Длина жилы / кабеля:
Заказ №
2424310000
Тип
SAIE-M12S-4B-FV-20-LK
GTIN (EAN)
4050118432299
Кол.
10 Штука

Размеры и массы

Масса нетто
18,7 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Технические данные вставного разъема печатной платы

Вид монтажа
Фронтальный монтаж
Кодировка
B-кодировка
Количество полюсов
4
Корпус
Штекер M12
Поверхность корпуса
никелированный
Экранированное соединение
No
Номинальное напряжение
250 V
Номинальное напряжение
250 В (4-полюсный) / 60 В (5-полюсный)
Номинальный ток
4 A
Номинальный ток
4 A
Диапазон температур
-30…80 °C
Вид защиты
IP67
Поверхность контакта
Au (золото)
Основной материал корпуса
CuZn
никелированный
Соединительная резьба
M12
Момент затяжки
M12: 0,8 Нм
Сопротивление изоляции
100 MΩ
Степень загрязнения
3 (2 внутри герметичной области)
Циклы коммутации
≥ 100
Материал контакта
Сплав меди
Материал контргаек
CuZn, никелирование
Материал корпуса с фланцевым креплением
CuZn, никелирование

Allmänna data

Количество полюсов
4
Основной материал корпуса
CuZn
никелированный
Соединительная резьба
M12
Материал контакта
Сплав меди
Поверхность контакта
Au (золото)
Вид монтажа
Фронтальный монтаж
Вид защиты
IP67
Циклы коммутации
≥ 100

Данные о материалах

Материал контакта
Сплав меди
Поверхность контакта
Au (золото)

Systemkennwerte

Вид защиты
IP67
Количество полюсных рядов
1
Количество полюсов
4
Сопротивление изоляции
100 MΩ
Циклы коммутации
≥ 100

Классификации

ETIM 8.0
EC003569
ETIM 9.0
EC003569
ETIM 10.0
EC003569
ECLASS 14.0
27-44-01-09
ECLASS 15.0
27-44-01-09
