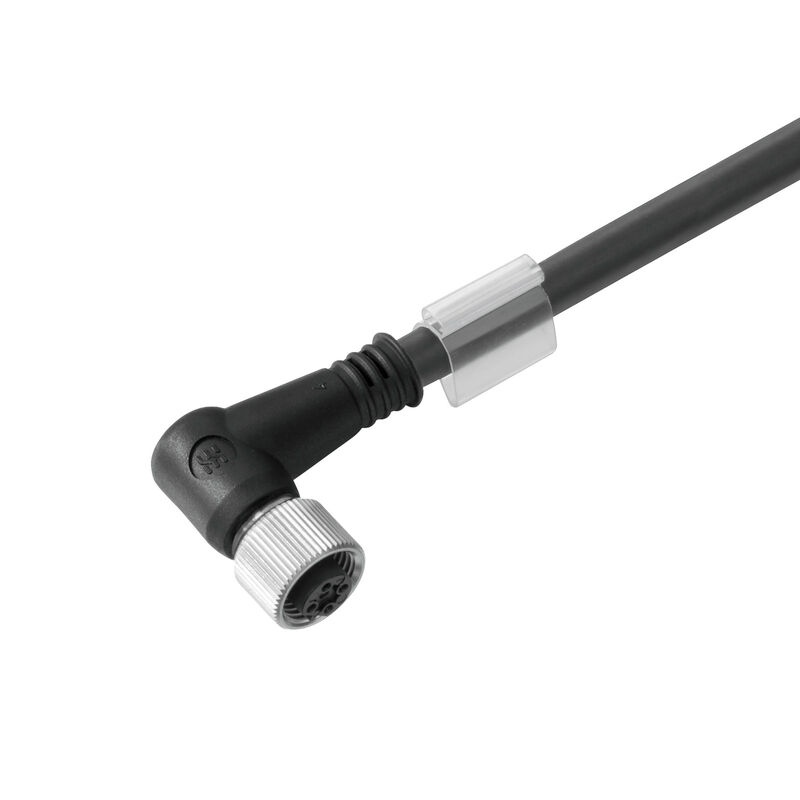

SAIL-M12BW-12S5.0U
SAIL-M12BW-12S5.0U
Rysunek wymiarowy
Angled socket
SAIL-M12BW-12S5.0U
Schemat biegunów
Socket
SAIL-M12BW-12S5.0U
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-12S5.0U

Концентратор сигналов, контрольная линия, Один конец без разъема, M12, Количество контактов : 12, 5 m, Гнездо, угловое, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет

N. articolo 1424280500
Download foglio dati Mérnöki támogatás
Accessori 6 Prodotti correlati 8
Approvals Основные данные для заказа Dimensions and weights Экологическое соответствие изделия Technical specifications for cable General technical data Propriétés électriques Standard generali Norme Dugó, bal Dugó, jobb Product images Классификации

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

Основные данные для заказа

Version
Концентратор сигналов, контрольная линия, Один конец без разъема, M12, Количество контактов : 12, 5 m, Гнездо, угловое, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
Order No.
1424280500
Type
SAIL-M12BW-12S5.0U
GTIN (EAN)
4050118228472
Qty.
1 adet

Dimensions and weights

Net weight
264 g

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует с исключением
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technical specifications for cable

Ader nach UL AWM style
10493 (80 °C / 300 V)
Aderquerschnitt
0,14 mm²
Anzahl der Adern
12
Außendurchmesser
6 mm ± 0.2 mm
Beidraht integriert
No
Beschleunigung
5 m/s²
Biegeradius min., bewegt
12 x diámetro del cable
Biegeradius, min., fest verlegt
5 x diámetro del cable
Biegezyklen
1 millón
Farbcodierung
brown
blue
grey / pink
red / blue
white
green
pink
yellow
black
grey
red
violet
Geschirmt
Yes
Geschwindigkeit
100 m/min
Halogene
No
Hybridleitung
No
Hydrolyse- und mikrobenbeständig
Oui
Isolation
PP
Kabellänge
5 m
Konfigurierbare Kabellänge
Non
Mantel nach UL AWM style
20549 (80 °C / 300 V)
Mantelfarbe
fekete
Mantelmaterial
PUR
Polzahl
12
Schleppkettentauglichkeit
Sì
Schweißperlenfest
Sì
Strahlenvernetzt
아니요
Temperaturbereich, bewegt
-30...80 °C
Temperaturbereich, fest verlegt
-40...80 °C
Torsionsfestigkeit
0 °/m
Ölbeständigkeit
Yes

General technical data

AF size
13 mm
Coding
Codificación A
Connection thread
M12
Contact material
aleación de cobre
Contact surface
Gold-plated
Housing main material
TPU
Insulation resistance
108 Ω
LED
Non
Nominal current
1,5 A
Nominal voltage
30 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP65
IP67
IP68
se avvitato
Temperature range of housing
-40 ~ +85 ° C
Threaded ring material
황동, 니켈 도금
Tightening torque
M12: 1.0 Nm
Version
소켓, 꺾임

Propriétés électriques

Insulation resistance
108 Ω
Nominal voltage
30 V

Standard generali

Steckverbinder Norm
IEC 61076-2-101
Zertifikat-Nr. (cULus)
E307231

Norme

Steckverbinder Norm
IEC 61076-2-101

Dugó, bal

Plug left
M12, A kódolású, Pólusok száma: 12, hüvelyes érintkező, 0°-os szög, csatlakozó, árnyékolt

Dugó, jobb

Plug right
Szabad vezetékvég

Product images

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
