Eigenschaften

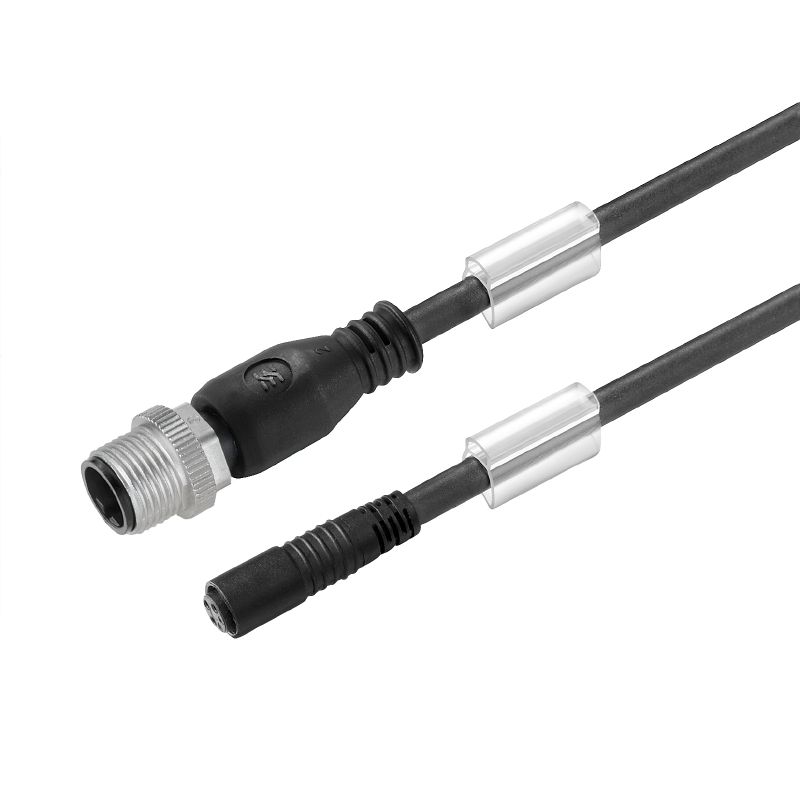

| Ausfuehrung | Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M8, Polzahl : 3, 0.8 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein |
| Best.-Nr. | 1984530080 |
| Art | SAIL-M12GM8GR-3-0.8U |
| GTIN (EAN) | 4032248732241 |
| VPE | 1 Stück |
| Nettogewicht | 26,4 g |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Ader nach UL AWM style | 10493 (80 °C / 300 V) |
| Aderquerschnitt | 0,25 mm² |
| Außendurchmesser | 4.1 mm ± 0.2 mm |
| Beschleunigung | 5 m/s² |
| Biegeradius min., bewegt | 10 x Kabeldurchmesser |
| Biegeradius, min., fest verlegt | 5 x Kabeldurchmesser |
| Biegezyklen | 12 Mio. |
| Biegezyklen bei Torsionsbeanspruchung | > 5 Mio. |
| Farbcodierung |
braun
blau schwarz |
| Flammwidrigkeit |
gemäß IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2 |
| Geschirmt | Nein |
| Geschwindigkeit | 5 m/s |
| Halogene | Nein |
| Hydrolyse- und mikrobenbeständig | Ja |
| Isolation | PP |
| Kabellänge | 0,8 m |
| Konfigurierbare Kabellänge | Nein |
| Mantel nach UL AWM style | 20549 (80 °C / 300 V) |
| Mantelfarbe | schwarz |
| Mantelmaterial | PUR |
| Polzahl | 3 |
| Schleppkettentauglichkeit | Ja |
| Schweißfunkenbeständigkeit | Nein |
| Schweißperlenfest | Nein |
| Strahlenvernetzt | Nein |
| Temperaturbereich, bewegt | -25...80 °C |
| Temperaturbereich, fest verlegt | -40...80 °C |
| Torsionsfestigkeit | 360 °/m |
| Torsionslänge | 1 m |
| Ölbeständigkeit | gemäß IEC 60811:404 |
| Anschlussgewinde | M12 / M8 |
| Anzugsdrehmoment | M12: 0,8 - 1,2 Nm |
| Ausführung | Stift, gerade - Buchse, gerade |
| Codierung | M12 = A-kodiert, M8 = keine |
| gebrückt | Nein |
| Gehäusebasismaterial | PUR |
| Isolationswiderstand | 108 Ω |
| Kontaktoberfläche | vergoldet |
| LED | Nein |
| Material Gewindering |
Zinkdruckguss
PUR |
| Nennspannung | 60 V |
| Nennstrom | 4 A |
| Schutzart | IP65 (im gestecktem Zustand) |
| Steckzyklen | ≥ 100 |
| Temperaturbereich Gehäuse | -25…+85 °C |
| Verschmutzungsgrad | 3 |
| Isolationswiderstand | 108 Ω |
| Nennspannung | 60 V |
| Steckverbinder Norm |
IEC 61076-2-101
IEC 61076-2-104 |
| Steckverbinder Norm |
IEC 61076-2-101
IEC 61076-2-104 |
| Stecker links | M12, A-codiert, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt |
| Stecker rechts | M8, IP69, Buchsenkontakt, gerade, Kunststoff, ungeschirmt |
| Bildüberschrift-03 | Maßzeichnung |
| Bildunterschrift-03 | Male, straight |
| Bildüberschrift-04 | Maßzeichnung |
| Bildunterschrift-04 | Straight socket |
| Bildüberschrift-05 | Polbild |
| Bildunterschrift-05 | Male |
| Bildüberschrift-06 | Polbild |
| Bildunterschrift-06 | Socket |
| Bildüberschrift-07 | Schaltbild |
| Bildüberschrift-08 | Das ideale Werkzeug, der Drehmoment-Screwty® |
| Bildunterschrift-08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1984530080) |
| Produktänderungsmitteilung |
[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623)
[EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Zulassungen |  |
| ROHS | Konform |
