Eigenschaften

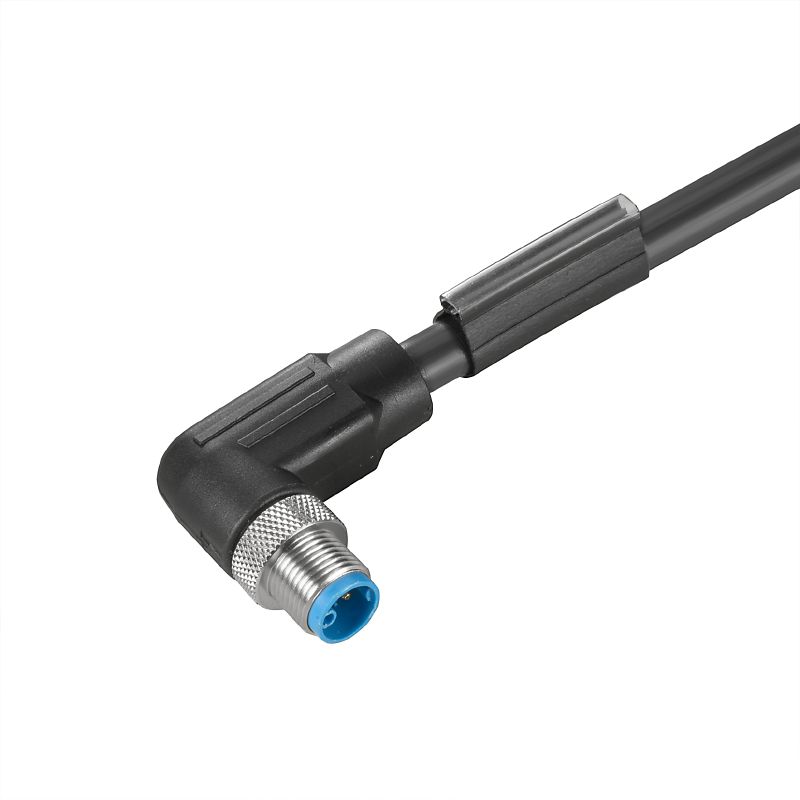

Ausfuehrung | Power-Leitung, Einseitig offen, M12, Polzahl : 5 (4 + PE), 3 m, Stift, 90°, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein |
Best.-Nr. | 2455230300 |
Art | SAIL-M12W-K-3.0P |
GTIN (EAN) | 4050118470178 |
VPE | 1 Stück |
Nettogewicht | 200 g |
RoHS-Konformitätsstatus | Konform |
REACH SVHC | Lead 7439-92-1 |
Aderquerschnitt | 1,5 mm² |
Außendurchmesser | 8 mm ± 0.2 mm |
Beschleunigung | 5 m/s² |
Biegeradius min., bewegt | 7,5 x Kabeldurchmesser |
Biegeradius, min., fest verlegt | 4 x Kabeldurchmesser |
Biegezyklen | 10 Mio |
Farbcodierung |
grün / gelb
schwarz (1) schwarz (2) schwarz (3) schwarz (4) |
Geschirmt | Nein |
Geschwindigkeit | 5 m/s |
Halogene | Nein |
Isolation | PP |
Kabellänge | 3 m |
Konfigurierbare Kabellänge | Nein |
Mantel nach UL AWM style | 20939 (80 °C / 600 V) |
Mantelfarbe | schwarz |
Mantelmaterial | PUR |
PE-Funktion | Ja |
Polzahl | 5 (4 + PE) |
Schleppkettentauglichkeit | Ja |
Schweißfunkenbeständigkeit | Nein |
Schweißperlenfest | Nein |
Strahlenvernetzt | Nein |
Temperaturbereich, bewegt | -30...80 °C |
Temperaturbereich, fest verlegt | -40...80 °C |
Anschlussgewinde | M12 |
Anzugsdrehmoment | M12: 0,8 - 1,2 Nm |
Ausführung | Stift, 90° |
Codierung | K-coded |
gebrückt | Nein |
Gehäusebasismaterial | PUR |
Isolationswiderstand | 108 Ω |
Kontaktoberfläche | vergoldet |
LED | Nein |
Nennspannung | 600 V |
Nennstrom | 12 A |
Schutzart |
IP65
IP67 im verschraubten Zustand |
Steckzyklen | ≤ 100 |
Temperaturbereich Gehäuse | -40 … +85 ° C |
Verschmutzungsgrad | 3 |
Isolationswiderstand | 108 Ω |
Nennspannung | 600 V |
Steckverbinder Norm | IEC 61076-2-111 |
Zertifikat-Nr. (cULus) | E257571 |
Steckverbinder Norm | IEC 61076-2-111 |
Stecker links | M12, K-codiert, IP67, Stiftkontakt, gewinkelt 90°, Kunststoff, ungeschirmt |
Stecker rechts | freies Leiterende |
Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_167052) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2455230300) |
Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
Broschüren | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
ETIM 6.0 | EC001855 |
ETIM 7.0 | EC001855 |
ETIM 8.0 | EC001855 |
ETIM 9.0 | EC001855 |
ECLASS 9.0 | 27-06-03-11 |
ECLASS 9.1 | 27-06-03-11 |
ECLASS 10.0 | 27-06-03-11 |
ECLASS 11.0 | 27-06-03-11 |
ECLASS 12.0 | 27-06-03-11 |
ECLASS 13.0 | 27-06-03-11 |
ECLASS 14.0 | 27-06-03-11 |
Zulassungen | ![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | Konform |
UL File Number Search | [UL Webseite](LINK/UL_search.html) |
Zertifikat-Nr. (cULus) | E257571 |
