Eigenschaften
| Ausfuehrung | Durchgangs-Reihenklemme, Schraubanschluss, beige/gelb, 4 mm², 20 A, 500 V, Anzahl Anschlüsse: 1, Anzahl der Etagen: 1, TS 32, V-2, PA 66, 100 °C |
| Best.-Nr. | 0401260000 |

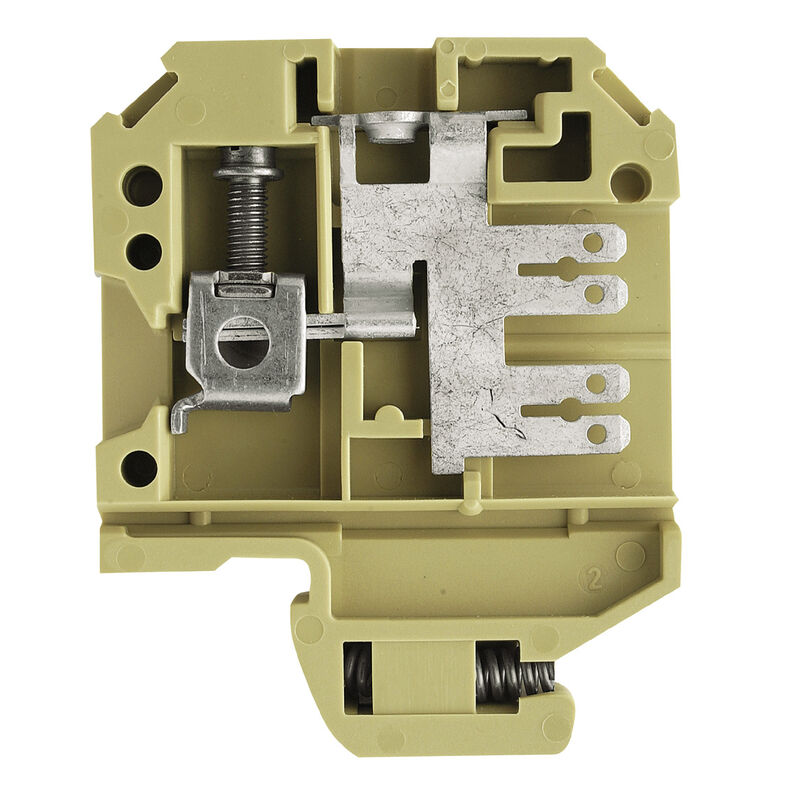

| Art | SAK 4 S 6.3/2.8 |
| GTIN (EAN) | 4008190134730 |
| VPE | 100 Stück |
| Tiefe | 51,5 mm |
| Tiefe (inch) | 2,028 inch |
| Höhe | 40 mm |
| Höhe (inch) | 1,575 inch |
| Breite | 6,5 mm |
| Breite (inch) | 0,256 inch |
| Nettogewicht | 10,33 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -50 °C |
| Dauergebrauchstemperatur, max. | 100 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | PA 66 |
| Farbe | beige/gelb |
| Brennbarkeitsklasse nach UL 94 | V-2 |
| Ausführung |
Schraubanschluss
mit Flachsteckanschluss F2.8 mit Flachsteckanschluss F6.3 für schraubbare Querverbindung einseitig offen |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Nein |
| Tragschiene | TS 32 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| Anzahl gleicher Klemmen | 1 |
| Einbauhinweis | Sammelschiene |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | gerastet |
| Offene Seiten | rechts |
| Anschlussart, weiterer Anschluss | Schraubanschluss |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max. | 4 mm² |
| Abisolierlänge | 12 mm |
| Anschlussart | Schraubanschluss |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 1 |
| Anzugsdrehmoment, max. | 1 Nm |
| Anzugsdrehmoment, min. | 0,5 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS | 2 |
| Klemmbereich, max. | 6 mm² |
| Klemmbereich, min. | 0,13 mm² |
| Klemmschraube | M 3 |
| Klingenmaß | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1 | A4 |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,33 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 1,5 mm² |
| Zwillings-Aderendhülse, max. | 2,5 mm² |
| Zwillings-Aderendhülse, min. | 0,5 mm² |
| Leiterquerschnitt max (CSA) | 12 AWG |
| Leiterquerschnitt min (CSA) | 26 AWG |
| Spannung Gr C (CSA) | 300 V |
| Strom Gr C (CSA) | 13 A |
| Zertifikat-Nr. (CSA) | 12400-129 |
| Einbauhinweis | Sammelschiene |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Normen |
IEC 61210
In Anlehnung an IEC 60947-7-1 |
| Tragschiene | TS 32 |
| Bemessungsquerschnitt Flachstecker 2,8 mm | 1 mm² |
| Bemessungsquerschnitt Flachstecker 6,3 mm | 2,5 mm² |
| Bemessungsquerschnitt | 4 mm² |
| Bemessungsspannung | 500 V |
| Bemessungsspannung DC | 500 V |
| Nennstrom | 20 A |
| Strom bei max. Leiter | 20 A |
| Normen |
IEC 61210
In Anlehnung an IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 1 mΩ |
| Bemessungsstoßspannung | 6 kV |
| Verlustleistung gemäß IEC 60947-7-x | 1,02 W |
| Verschmutzungsgrad | 3 |
| Leitergr. Factory wiring max (UR) | 12 AWG |
| Leitergr. Factory wiring min (UR) | 22 AWG |
| Leitergr. Field wiring max (UR) | 12 AWG |
| Leitergr. Field wiring min (UR) | 22 AWG |
| Spannung Gr C (UR) | 300 V |
| Strom Gr C (UR) | 13 A |
| Zertifikat-Nr. (UR) | E60693 |
| Zulassung / Zertifikat / Konformitätsdokument |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36584)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59106) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0401260000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0401260000) |
| Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Zulassungen |     |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (UR) | E60693 |
