SV-SMT 7.62HP/05/270MF4 SC/4 2.6SN BX

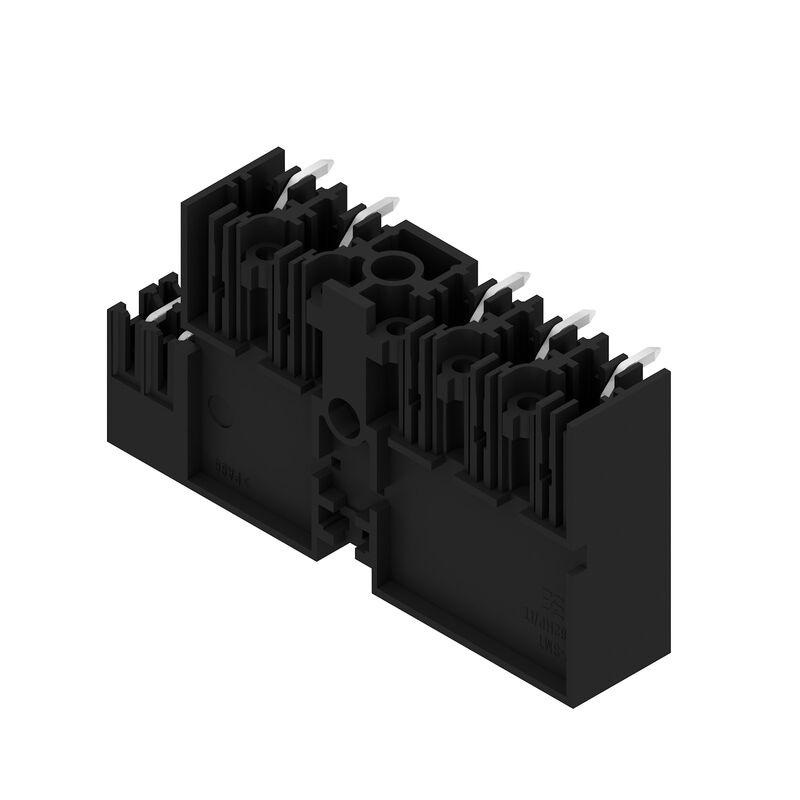

Produktillustration
SV-SMT 7.62HP/05/270MF4 SC/4 2.6SN BX
Imagen de producto
SV-SMT 7.62HP/05/270MF4 SC/4 2.6SN BX

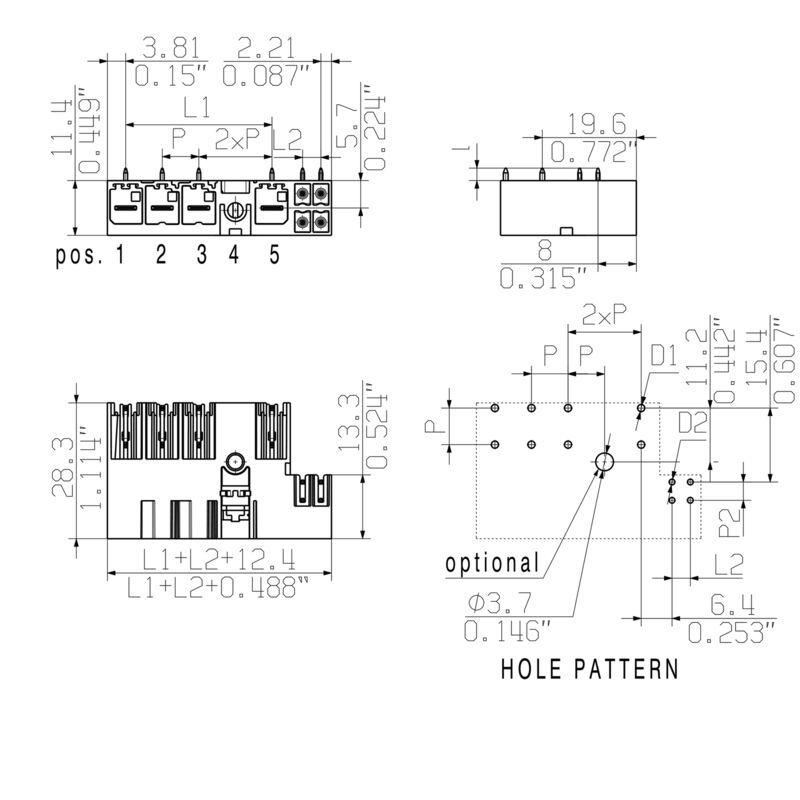

Dimensional drawing

SV-SMT 7.62HP/05/270MF4 SC/4 2.6SN BX

Denna produkt är snart inte tillgänglig längre.

Kretskortsstickanslutning, Stiftlist, stängd på sidan, Mittfläns, THT/THR lödanslutning, 7.62 mm, Antal poler: 5, 270°, Lödstiftlängd (l): 2.6 mm, förtennad, svart, Box

Produkt-ID 2529510000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 1 Är en motdel till 2 Använda produkter 2
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemparametrar Materialdata Märkdata enligt IEC Märkdata enligt UL 1059 Packaging Tekniska data Viktig hänvisningstext Klassificeringar

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Allmänna beställningsdata

Version
Kretskortsstickanslutning, Stiftlist, stängd på sidan, Mittfläns, THT/THR lödanslutning, 7.62 mm, Antal poler: 5, 270°, Lödstiftlängd (l): 2.6 mm, förtennad, svart, Box
Order No.
2529510000
Type
SV-SMT 7.62HP/05/270MF4 SC/4 2.6SN BX
GTIN (EAN)
4050118539783
Qty.
30 items
Produktparametrar
IEC: 1000 V / 41 A
UL: 300 V / 33 A
Förpackning
Box
Delivery status
Denna artikel kommer inte längre att finnas i framtiden.
Last order date
/Date(1806444000000)/

Mått och vikter

Depth
28,3 mm
Depth (inches)
1,114 inch
Height
14 mm
Bygghöjd (tum)
0,551 inch
Höjd lägstbyggande
11,4 mm
Width
54,31 mm
Byggbredd (tum)
2,138 inch
Net weight
8,35 g

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemparametrar

Серия изделия
OMNIMATE Power – serie BV/SV 7.62HP
Вид соединения
Kretskortanslutning
Монтаж на печатной плате
THT/THR lödanslutning
Pitch in mm (P)
7,62 mm
Шаг в дюймах (P)
0,3 "
Outgoing elbow
270°
Number of poles
5
Number of solder pins per pole
2
Длина штифта для припайки (l)
2,6 mm
Solder pin dimensions
0,8 x 1,0 mm
Solder eyelet hole diameter (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
38,1 mm
L1 in inches
1,5 "
L2 i mm
3,81 mm
L2 in inch
0,15 "
Number of rows
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
safe to back of hand above the printed circuit board
Beröringsskydd enligt DIN VDE 0470
IP 20
Genomgångsmotstånd (6)
2,00 mΩ
Koderbar
Ja
Plugging force/pole, max.
12 N
Pulling force/pole, max.
7 N

Materialdata

Insulating material
PA 9T
Colour
svart
Colour chart (similar)
RAL 9011
Insulating material group
I
CTI (Comparative Tracking Index)
≥ 600
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Contact material
Cu-legering
Contact surface
förtennad
Layer structure of solder connection
1...3 µm Ni / 4...6 µm Sn matt
Layer structure of plug contact
1...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
130 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
130 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
41 A
Rated current, max. number of poles (Tu=20°C)
41 A
Rated current, min. number of poles (Tu=40°C)
41 A
Rated current, max. number of poles (Tu=40°C)
41 A
Rated voltage for surge voltage class / pollution degree II/2
1 000 V
Rated voltage for surge voltage class / pollution degree III/2
630 V
Rated voltage for surge voltage class / pollution degree III/3
630 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
6 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
6 kV
Short-time withstand current resistance
3 x 1s mit 420 A

Märkdata enligt UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
600 V
Номинальный ток (группа использования B/UL 1059)
33 A
Номинальный ток (группа использования C/UL 1059)
33 A
Rated current (Use group D / UL 1059)
5 A
Odniesienie do wartości znamionowych
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.
Odstęp izolacyjny po izolacji, min.
9,6 mm
Odstęp izolacyjny powietrzny, min.
6,9 mm

Packaging

Packaging
Box
VPE length
338 mm
VPE width
130 mm
VPE height
33 mm

Tekniska data

Raster w mm (hybrydowe)
  • nominell:
    3,81 mm
  • Hybridkomponent:
    Signal
Delning i mm (Signal)
3.81 mm
Raster w calach (hybrydowe)
  • nominell:
    0,15 "
  • Hybridkomponent:
    Signal
Delning i tum (Signal)
0.15 "
Количество контактов (гибридн.)
  • nominell:
    4
  • Hybridkomponent:
    Signal
Antal poler (Signal)
4
Antal lödstift per pol (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    1
Antal lödstift per pol (Signal)
1
Размеры выводов под пайку (гибридн.)
  • Dimensioner för lödstift:
    0,8 x 0,8 mm
  • Hybridkomponent:
    Signal
Dimensioner för lödstift
0,8 x 0,8 mm
Solder pin dimensions = d tolerance (hybrid)
  • Dimensioner för lödstift = d-tolerans:
    • Undre tolerans med prefix (visar minimum):
      -0,03
    • Övre tolerans med prefix (visar maximum):
      +0,01
    • Tolerans, enhet:
      mm
  • Hybridkomponent:
    Signal
Dimensioner för lödstift = d-tolerans
-0,03 / +0,01 mm
Średnica oczka lutowniczego (hybrydowe)
  • Hybridkomponent:
    Signal
  • nominell:
    1,3 mm
PCB håldiameter (Signal)
1.3 mm
Допуск на диаметр монтажного отверстия под пайку (гибридн.)
  • Hybridkomponent:
    Signal
  • Tolerans diameter bestyckningshål (D):
    ± 0,1 mm
  • Tolerans diameter bestyckningshål (D):
    + 0,1 mm
PCB håldiametertolerans (Signal)
± 0,1 mm
L2 в мм
3,81 mm
L2 in inch
0,15 "
Количество рядов (гибридн.)
  • Hybridkomponent:
    Signal
Antal rader (Signal)
2
Материал контактов (гибридн.)
  • Hybridkomponent:
    Signal
  • Kontaktmaterial:
    CuMg
Kontaktmaterial (Signal)
CuMg
Поверхность контакта (гибридн.)
  • Hybridkomponent:
    Signal
  • Kontaktyta:
    förtennad
Kontaktyta (Signal)
förtennad
Layer structure of the solder connection (hybrid)
  • Skiktstruktur för lödanslutningen:
    • Material:
      Ni
    • Skiktets styrka:
      • min.:
        1 µm
      • max.:
        3 µm
    • Material:
      Sn
    • Skiktets styrka:
      • min.:
        4 µm
      • max.:
        8 µm
  • Hybridkomponent:
    Signal
Skiktstruktur för lödanslutningen (signal)
1-3 µm Ni / 4-8 µm Sn
Layer structure of the plug contact (hybrid)
  • Skiktstruktur för stiftkontakten:
    • Material:
      Ni
    • Skiktets styrka:
      • min.:
        1 µm
      • max.:
        3 µm
    • Material:
      Sn
    • Skiktets styrka:
      • min.:
        4 µm
      • max.:
        8 µm
  • Hybridkomponent:
    Signal
Skiktstruktur för stiftkontakten (signal)
1-3 µm Ni / 4-8 µm Sn
Rated voltage for overvoltage class / pollution severity level II/2 (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    320 V
Märkspänning för överspänning klass/nedsmutningsgrad nivå II/2 (Signal)
320 V
Märkspänning för överspänningsklass/nedsmutsningsgrad nivå III/2 (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    160 V
Märkspänning för överspänning klass/nedsmutningsgrad nivå III/2 (Signal)
160 V
Rated voltage for overvoltage class / pollution severity level III/3 (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    160 V
Märkspänning för överspänning klass/nedsmutningsgrad nivå III/3 (Signal)
160 V
Rated impulse voltage for overvoltage class / pollution severity level II/2 (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    2,5 kV
Märkstötspänning för överspänning klass/nedsmutningsgrad nivå II/2 (Signal)
2.5 kV
Rated impulse voltage for overvoltage class / pollution severity level III/2 (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    2,5 kV
Rated impulse voltage for overvoltage class/pollution severity level III/2 (Signal)
2.5 kV
Rated impulse voltage for overvoltage class / pollution severity level III/3 (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    2,5 kV
Märkstötspänning för överspänning klass/nedsmutningsgrad nivå III/3 (Signal)
2.5 kV
Korttids strömtålighet (hybrid)
  • Korttidströmhållfasthet:
    3 x 1s mit 80 A
  • Hybridkomponent:
    Signal
Kortvarigt motstånd strömbeständighet (Signal)
3 x 1s mit 80 A
Krypavstånd (hybrid)
  • Hybridkomponent:
    Signal
  • min.:
    4,38 mm
Luftavstånd (hybrid)
  • Hybridkomponent:
    Signal
  • min.:
    3,6 mm
Rated voltage (Use group B / CSA) (Hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    300 V
Märkspänning (användargrupp B / CSA) (Signal)
300 V
Rated voltage (Use group C / CSA) (Hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    50 V
Märkspänning (användargrupp C / CSA) (Signal)
50 V
Märkström (användargrupp B / CSA) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    9 A
Märkström (användargrupp B / CSA) (Signal)
9 A
Märkström (användargrupp C / CSA) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    9 A
Märkström (användargrupp C / CSA) (Signal)
9 A
Märkström (användargrupp D / CSA) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    9 A
Märkström (användargrupp D / CSA) (Signal)
9 A
Märkspänning (användargrupp B / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    300 V
Märkspänning (användargrupp B / UL 1059) (Signal)
300 V
Märkspänning (användargrupp C / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    50 V
Märkspänning (användargrupp C / UL 1059) (Signal)
50 V
Märkspänning (användargrupp D / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    300 V
Märkspänning (användargrupp D / UL 1059) (Signal)
300 V
Märkström (användargrupp B / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    5 A
Märkström (användargrupp B / UL 1059) (Signal)
5 A
Märkström (användargrupp C / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    5 A
Märkström (användargrupp C / UL 1059) (Signal)
5 A
Märkström (användargrupp D / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal

Viktig hänvisningstext

IPC conformity
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Notes

• Tekniska data avser effektkontakterna
• Tekniska data för signalkontakter: 50 V/5 A, avisoleringslängd 8 mm
• Märkström relaterad till märkarea och min. antal poler.
• Ritningsuppgift: P1=7,62 mm; P2=3,81 mm
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• MFX och MSFX: X= position för mittflänsen, t.ex. MF2, MSF3
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader
