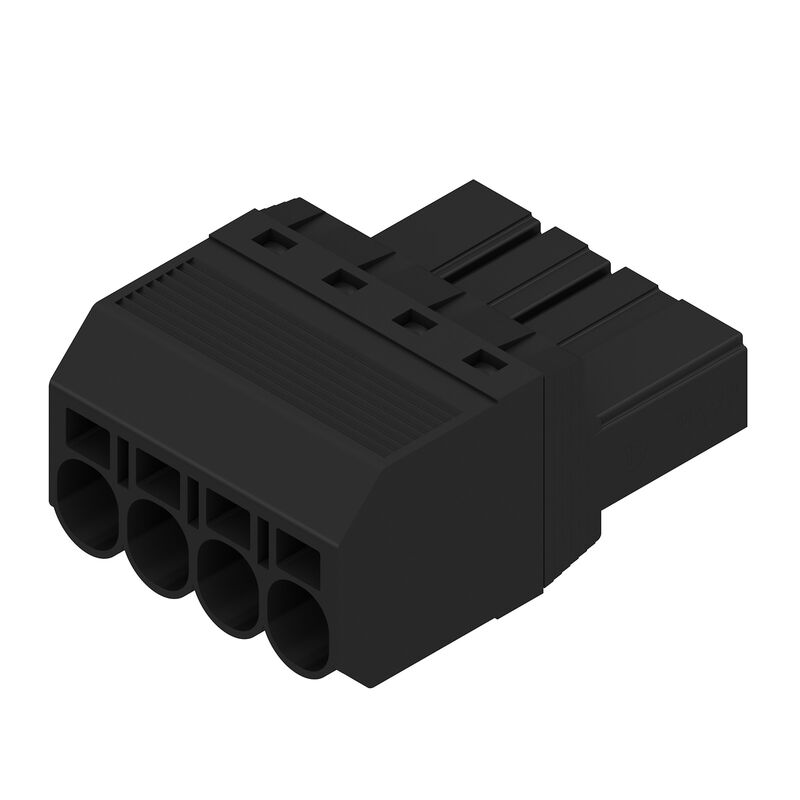

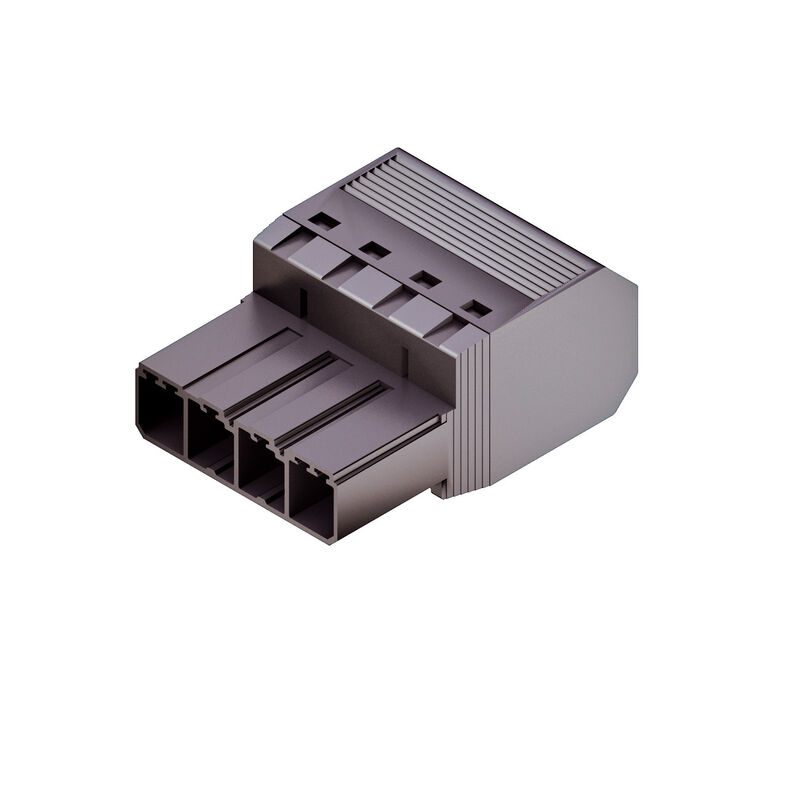

SVF 7.62HP/04/180G SN BK BX
Leiterplattensteckverbinder, Stiftstecker, 7.62 mm, Polzahl: 4, 180°, PUSH IN ohne Betätigungselement, Zugfederanschluss, Klemmbereich, max. : 10 mm², Box
Art.-Nr.
1060850000
Eigenschaften
| Ausführung | Leiterplattensteckverbinder, Stiftstecker, 7.62 mm, Polzahl: 4, 180°, PUSH IN ohne Betätigungselement, Zugfederanschluss, Klemmbereich, max. : 10 mm², Box |
| Best.-Nr. | 1060850000 |
| Typ | SVF 7.62HP/04/180G SN BK BX |
| GTIN (EAN) | 4032248810857 |
| VPE | 45 Stück |
| Produkt-Kennzahlen |
IEC: 1000 V / 57 A / 0.5 - 10 mm² UL: 600 V / 39 A / AWG 24 - AWG 10 |
| Verpackung | Box |
| Tiefe | 44,7 mm |
| Tiefe (inch) | 1,76 inch |
| Höhe | 20,6 mm |
| Höhe (inch) | 0,811 inch |
| Breite | 31,36 mm |
| Breite (inch) | 1,235 inch |
| Nettogewicht | 20,133 g |
| Produktfamilie | OMNIMATE Power - Serie BV/SV 7.62HP |
| Anschlussart | Feldanschluss |
| Leiteranschlusstechnik |
PUSH IN ohne Betätigungselement
Zugfederanschluss |
| Raster in mm (P) | 7,62 mm |
| Raster in Zoll (P) | 0,3 " |
| Leiterabgangsrichtung | 180° |
| Polzahl | 4 |
| L1 in mm | 22,86 mm |
| L1 in Zoll | 0,9 " |
| Anzahl Reihen | 1 |
| Polreihenzahl | 1 |
| Bemessungsquerschnitt | 6 mm² |
| Berührungsschutz nach DIN VDE 57 106 | fingersicher |
| Berührungsschutz nach DIN VDE 0470 | IP 20 gesteckt |
| Schutzart | IP20 |
| Durchgangswiderstand | 4,50 mΩ |
| Kodierbar | Ja |
| Abisolierlänge | 12 mm |
| Anzugsdrehmoment Schraubflansch, min. | 0,2 Nm |
| Anzugsdrehmoment Schraubflansch, max. | 0,3 Nm |
| Schraubendreherklinge | 0,6 x 3,5 |
| Steckzyklen | 25 |
| Isolierstoff | PA GF |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Isolierstoffgruppe | II |
| Kriechstromfestigkeit (CTI) | ≥ 500 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Kontaktmaterial | Cu-leg |
| Kontaktoberfläche | verzinnt |
| Schichtaufbau - Steckkontakt | 4...6 µm Sn glanz |
| Lagertemperatur, min. | -40 °C |
| Lagertemperatur, max. | 70 °C |
| Betriebstemperatur, min. | -50 °C |
| Betriebstemperatur, max. | 125 °C |
| Temperaturbereich Montage, min. | -25 °C |
| Temperaturbereich Montage, max. | 125 °C |
| Klemmbereich, min. | 0,5 mm² |
| Klemmbereich, max. | 10 mm² |
| eindrähtig, min. H05(07) V-U | 0,5 mm² |
| eindrähtig, max. H05(07) V-U | 6 mm² |
| mehrdrähtig, min. H07V-R | 10 mm² |
| mehrdrähtig, max. H07V-R | 10 mm² |
| feindrähtig, min. H05(07) V-K | 0,5 mm² |
| feindrähtig, max. H05(07) V-K | 10 mm² |
| mit AEH mit Kragen DIN 46 228/4, min. | 1,5 mm² |
| mit AEH mit Kragen DIN 46 228/4, max. | 6 mm² |
| mit Aderendhülse nach DIN 46 228/1, min. | 1,5 mm² |
| mit Aderendhülse nach DIN 46 228/1, max. | 6 mm² |
| Klemmbare Leiter |
|
| Hinweistext |
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen. |
| geprüft nach Norm |
IEC 60664-1
IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C) | 57 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C) | 50 A |
| Bemessungsstrom, min. Polzahl (Tu=40°C) | 57 A |
| Bemessungsstrom, max. Polzahl (Tu=40°C) | 45 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 1.000 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 800 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 800 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 6 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 8 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 8 kV |
| Kurzzeitstromfestigkeit | 3 x 1s mit 420 A |
| Kriechstrecke, min. | 12,7 mm |
| Luftstrecke, min. | 12,7 mm |
| Institut (CSA) | CSA |
| Zertifikat-Nr. (CSA) | 200039-1121690 |
| Nennspannung (Use group B / CSA) | 600 V |
| Nennspannung (Use group C / CSA) | 600 V |
| Nennspannung (Use group D / CSA) | 600 V |
| Nennstrom (Use group B / CSA) | 36 A |
| Nennstrom (Use group C / CSA) | 36 A |
| Nennstrom (Use group D / CSA) | 5 A |
| Leiteranschlussquerschnitt AWG, min. | AWG 24 |
| Leiteranschlussquerschnitt AWG, max. | AWG 10 |
| Hinweis zu den Zulassungswerten | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Institut (cURus) | CURUS |
| Zertifikat-Nr. (cURus) | E60693 |
| Nennspannung (Use group B / UL 1059) | 600 V |
| Nennspannung (Use group C / UL 1059] | 600 V |
| Nennspannung (Use group D / UL 1059) | 600 V |
| Nennstrom (Use group B / UL 1059) | 39 A |
| Nennstrom (Use group C / UL 1059) | 39 A |
| Nennstrom (Use group D / UL 1059) | 5 A |
| Leiteranschlussquerschnitt AWG, min. | AWG 24 |
| Leiteranschlussquerschnitt AWG, max. | AWG 10 |
| Hinweis zu den Zulassungswerten | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Verpackung | Box |
| VPE Länge | 352 mm |
| VPE Breite | 141 mm |
| VPE Höhe | 62 mm |
| Prüfung: Haltbarkeit der Markierungen |
|
| Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit) |
|
| Prüfung: Klemmbarer Querschnitt |
|
| Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern |
|
| Pull-Out Test |
|
| IPC-Konformität | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| Hinweise |
|
| Zulassung / Zertifikat / Konformitätsdokument | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_52376) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1060850000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1060850000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1060850000&norm=0) |
| Produktänderungsmitteilung |
[20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007)
[20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) |
| Anwenderdokumentation | [QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78419) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| Zulassungen |   |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E60693 |
