TBF 60/30/21 TRSP

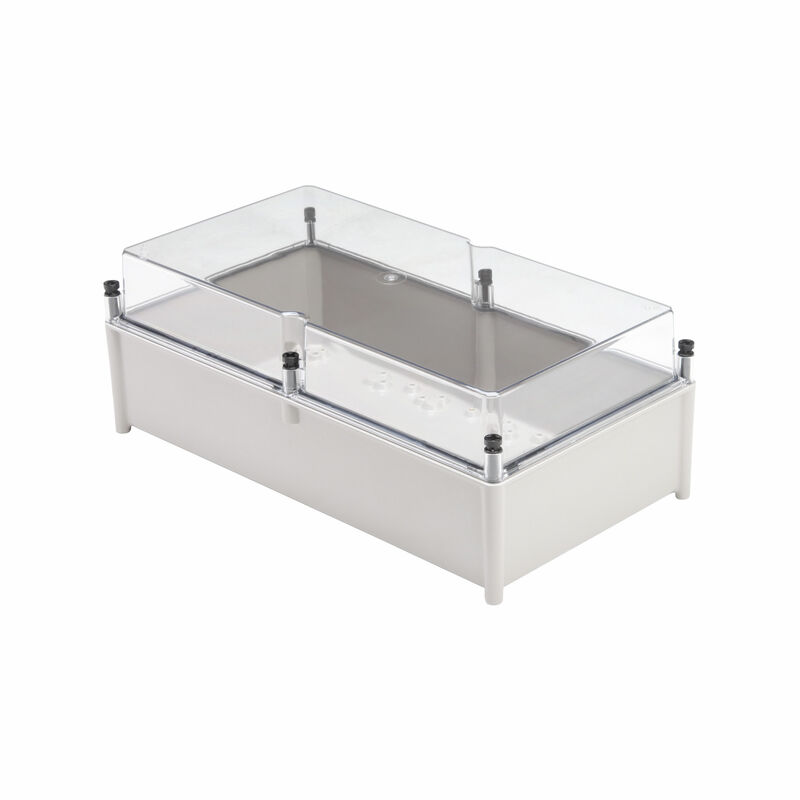

Simile alla figura
TBF 60/30/21 TRSP

TBF 60/30/21 TRSP

TBF (custodia vuota in poliestere), Custodia vuota, Posizione verticale: 603 mm, Larghezza: 302 mm, Profondità: 210 mm, Materiale di base: poliestere rinforzato con fibra di vetro, non trattato, Grigio chiaro, trasparente

N. articolo 0500900000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 8 Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Prensaestopas a la derecha Cable glands, top/bottom Numeri certificati custodia Všeobecné informace Equipaggiamento orizzontale Equipaggiamento verticale Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Verze
TBF (custodia vuota in poliestere), Custodia vuota, Posizione verticale: 603 mm, Larghezza: 302 mm, Profondità: 210 mm, Materiale di base: poliestere rinforzato con fibra di vetro, non trattato, Grigio chiaro, trasparente
Číslo objednávky
0500900000
Typ
TBF 60/30/21 TRSP
GTIN (EAN)
4008190994921
CPZ
1 Pezzo

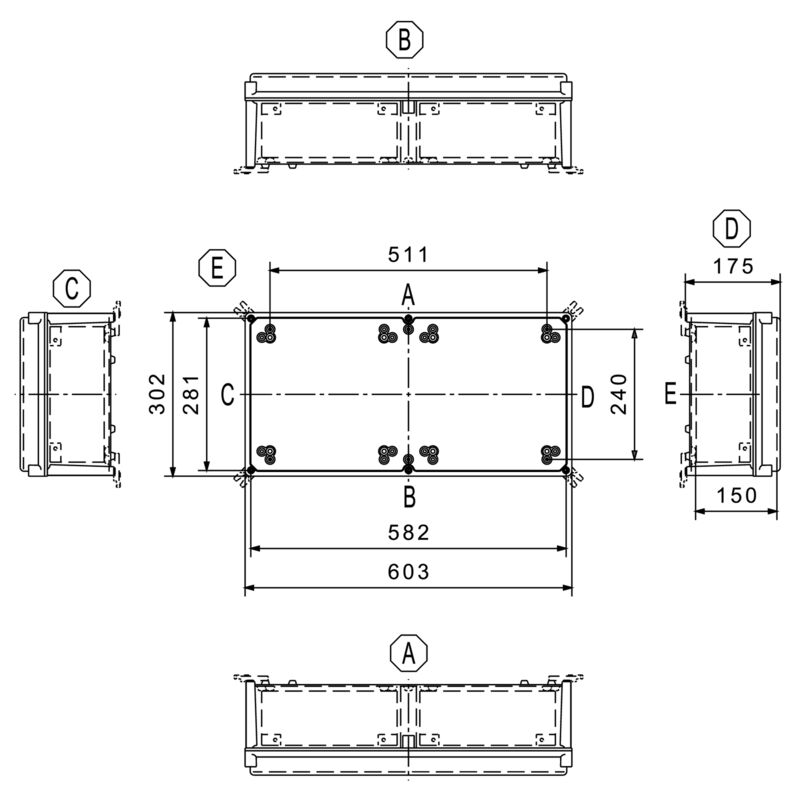

Dimensioni e pesi

Hloubka
210 mm
Profondità (pollici)
8,268 inch
Výška
603 mm
Altezza (pollici)
23,74 inch
Šířka
302 mm
Larghezza (pollici)
11,89 inch
Čistá hmotnost
3 800 g

Temperature

Provozní teplota
-50 °C...130 °C

Conformità ambientale del prodotto

Stav souladu se směrnicí RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Prensaestopas a la derecha

M12
88
M16
48
M20
40
M25
20
M32
8
M40
6
M50
6
M63
4

Cable glands, top/bottom

M12
44
M16
24
M20
20
M25
10
M32
4
M40
3
M50
3
M63
2

Numeri certificati custodia

Prohlášení o shodě č. (DoC LVD)
DoC DE PS2420 220224 002ISS01

Všeobecné informace

Integrální upevnění
4 or 6 stud bolts M6 inner (female) thread
Jedovatost
Free from halogens
Klasifikace hořlavosti UL 94
V-2
Materiál těsnění
Poliuretano
Místa využití
Tecnica degli edifici
Sistema dei trasporti
Industria degli imballaggi
Settore meccanico
Návod k instalaci
Montaggio vite
Odolnost proti nárazu
IK08 in conformità alla norma IEC 62208
IK10 in conformità alla norma IEC 62262
Provedení povrchu
non trattato
Provozní teplota, max.
130 °C
Provozní teplota, min.
-50 °C
Připojení krytu
6,5 mm attraverso pavimento custodia
Připojení víka
Crosshead nylon screws
Přírubová deska
No
Přístupové otevírání: výška
578 mm
Přístupové otevírání: šířka
276 mm
Standardy
IEC 60529
EN 60529
EN 62208
EN/IEC 61439-2
Stupeň krytí
IP66
Utahovací moment šroubů víka
1,5 Nm
Víko
Sì
Víko - počet šroubů
6
Základní materiál
poliestere rinforzato con fibra di vetro

Equipaggiamento orizzontale

Number of DIN rails and terminals (10 mm², horizontal)
1x51
WDU 16 / ZDU 16
1x37
WDU 2,5 / ZDU 2,5 / IDU 2,5
1x101
WDU 35 / ZDU 35
1x32
WDU 4 / ZDU 4
1x85
WDU 6 / ZDU 6
1x64

Equipaggiamento verticale

WDU 10 / ZDU 10
5x22
WDU 16 / ZDU 16
5x16
WDU 2,5 / ZDU 2,5 / IDU 2,5
5x44
WDU 35 / ZDU 35
5x14
WDU 4 / ZDU 4
5x37
WDU 6 / ZDU 6
5x28

Classificazioni

ETIM 8.0
EC000261
ETIM 9.0
EC000261
ETIM 10.0
EC000261
ECLASS 14.0
27-18-01-01
ECLASS 15.0
27-18-01-01
