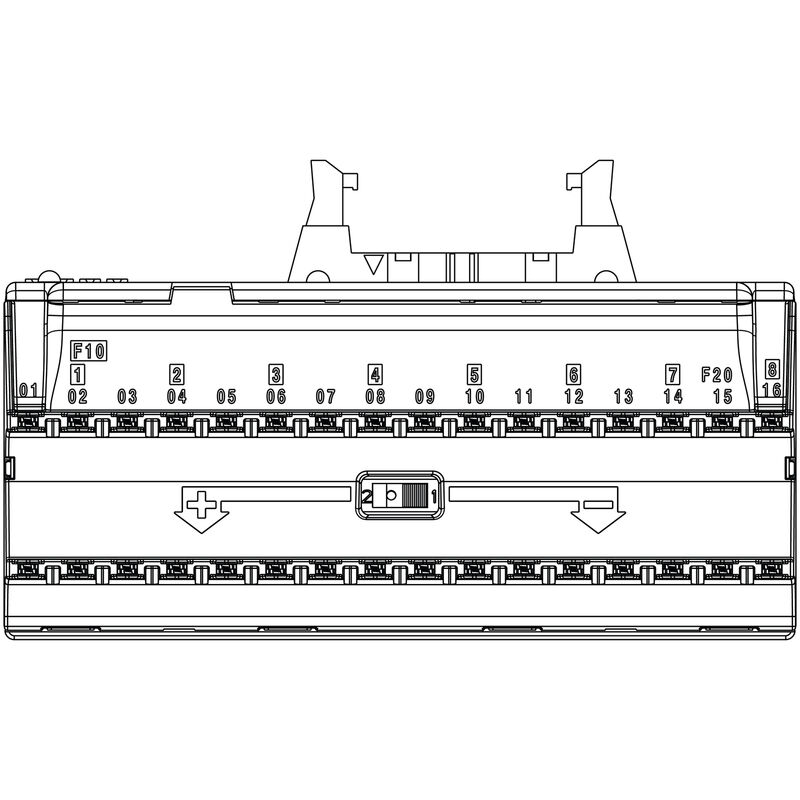

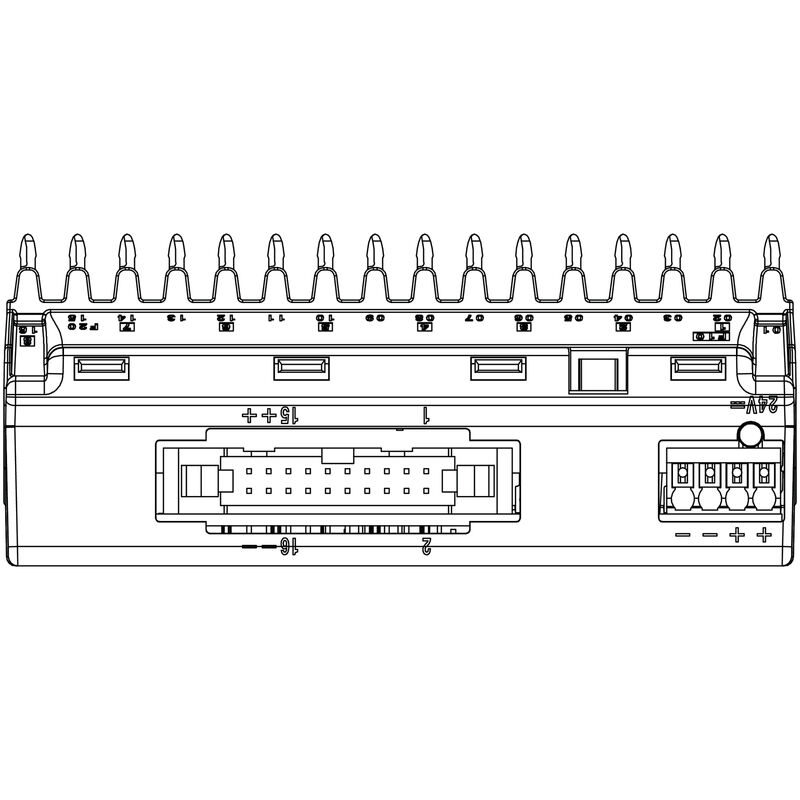

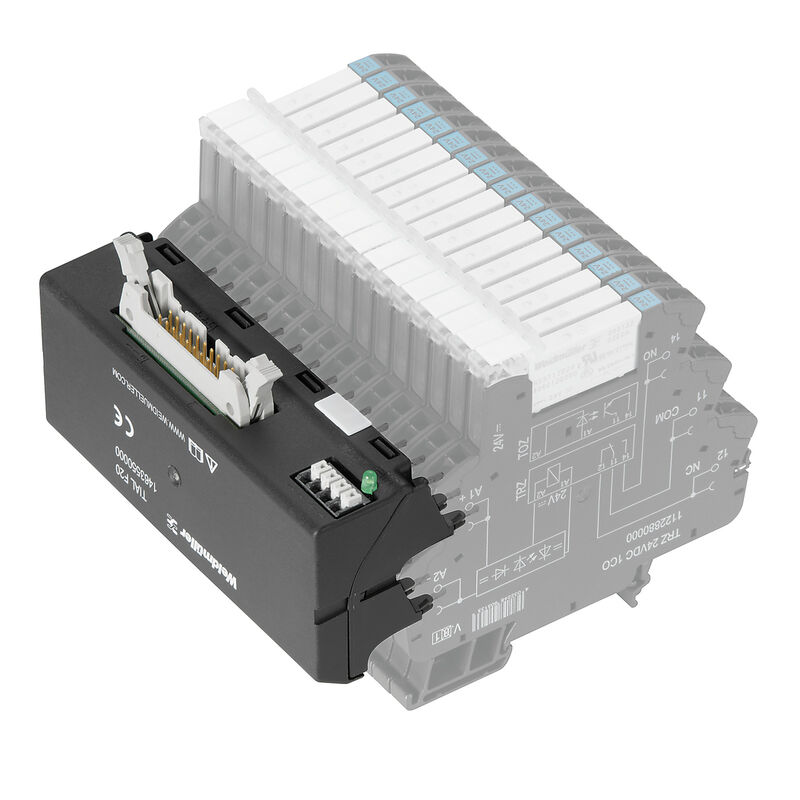

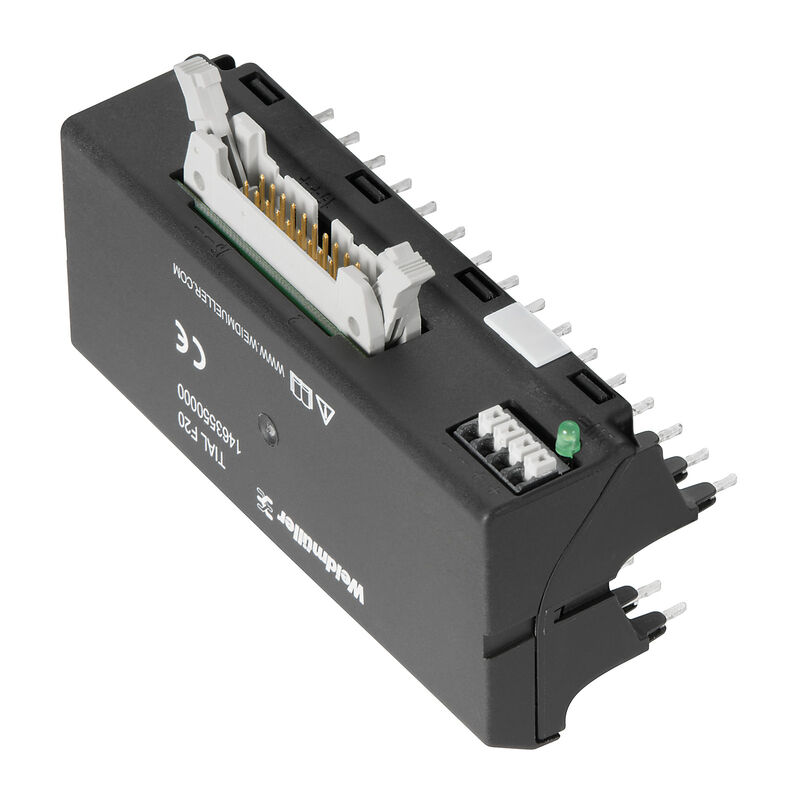

TIAL F20

TERMSERIES, Adapter, 20-poliger Stecker nach DIN EN 60603-13, langer Rasthebel, Anzahl der Signalpfade: 16, Nennspannung DC : 24 V, Nennstrom (pro Signalpfad): 60 mA

Art.-Nr. 1463550000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	TERMSERIES, Adapter, 20-poliger Stecker nach DIN EN 60603-13, langer Rasthebel, Anzahl der Signalpfade: 16, Nennspannung DC : 24 V, Nennstrom (pro Signalpfad): 60 mA
Best.-Nr.	1463550000
Art	TIAL F20
GTIN (EAN)	4050118331783
VPE	1 Stück

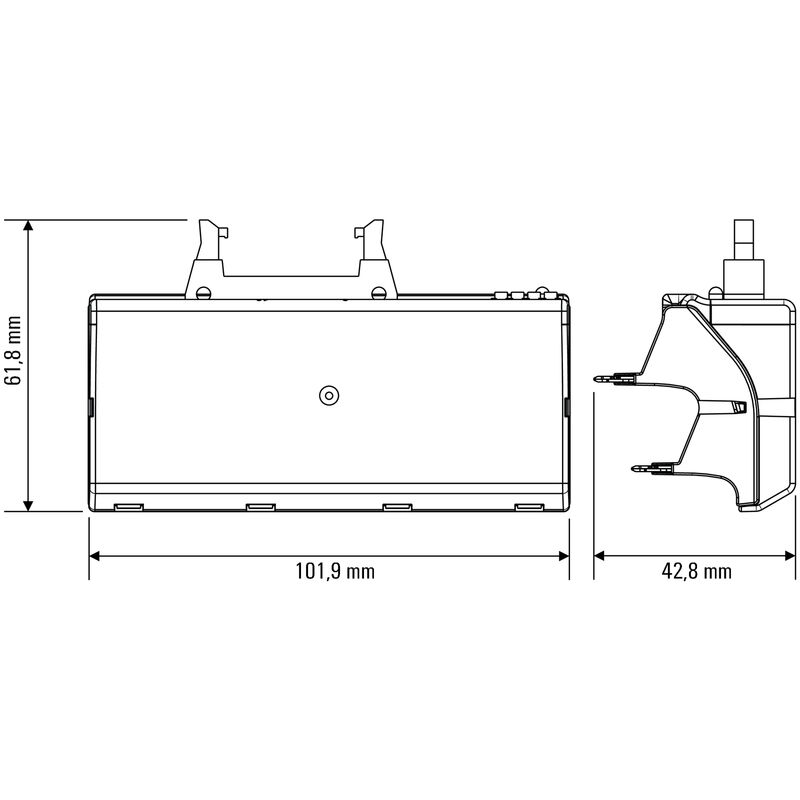

Abmessungen und Gewichte

Tiefe	62 mm
Tiefe (inch)	2,441 inch
Höhe	43 mm
Höhe (inch)	1,693 inch
Breite	102 mm
Breite (inch)	4,016 inch
Nettogewicht	88,4 g

Temperaturen

Lagertemperatur	-40 °C...85 °C
Betriebstemperatur	-40 °C...60 °C
Feuchtigkeit	5...95 % (indoor), T_u = 40 °C, keine Betauung

Umweltanforderungen

RoHS-Konformitätsstatus	Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)	7cI
REACH SVHC	No SVHC above 0.1 wt%

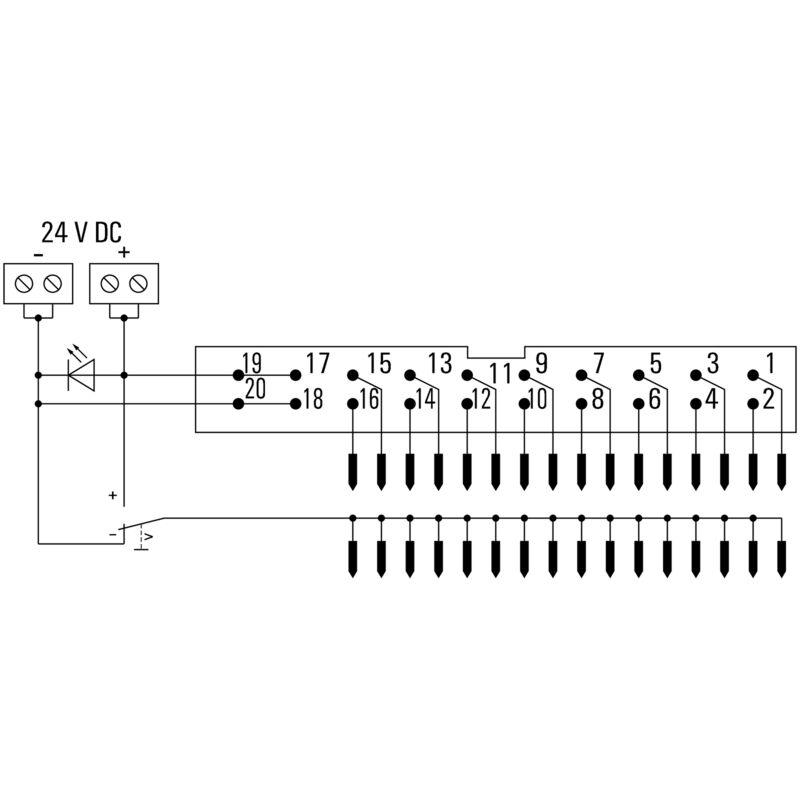

Signale

Nennspannung DC	24 V
DC Spannung, max.	30 V
Nennstrom (pro Signalpfad)	60 mA
Strom (pro Signalpfad), max.	1 A
Summenstrom aller Signale, max.	1 A
Anzahl der Signalpfade	16

Allgemeine Daten

Farbe	schwarz
Komponente mit Brennbarkeitsklasse nach UL94	Komponente: Gehäuse Brennbarkeitsklasse nach UL94: V-0

Isolationskoordination

Bemessungsspannung	32 V
Verschmutzungsgrad	2
Überspannungskategorie	III
Stehstoßspannung	1,5 kV
Schutzart	IP20 im verbauten Zustand

Erweiterte Angaben Zulassungen / Normen

Zertifikat-Nr. (DNV)	TAA00001E5
Zertifikat-Nr. (cULus)	E141197

Anschlussdaten (Versorgung)

Leiteranschlusstechnik	PUSH IN
Anzahl Klemmen	4 (+,+,−,−)
Klemmbereich, Bemessungsanschluss, min.	0,13 mm²
Klemmbereich, Bemessungsanschluss, max.	1,5 mm²
Klingenmaß (Versorgung)	0,6 x 3,5 mm

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35613)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46750)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1463550000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1463550000)
Anwenderdokumentation	[Beipackzettel / Package Insert – de/en](https://mdcop.weidmueller.com/mediadelivery/asset/900_35624) [TEMRSERIES Adapter SPS Interface Kabel - Deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_73883) [TERMSERIES Adapters PLC interface cables - English](https://mdcop.weidmueller.com/mediadelivery/asset/900_73884)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC002780
ETIM 7.0	EC002780
ETIM 8.0	EC002780
ETIM 9.0	EC002780
ECLASS 9.0	27-14-11-52
ECLASS 9.1	27-14-11-52
ECLASS 10.0	27-14-11-52
ECLASS 11.0	27-14-11-52
ECLASS 12.0	27-14-11-52
ECLASS 13.0	27-14-11-52
ECLASS 14.0	27-14-11-52

Zulassungen

Zulassungen	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cULus)	E141197
