TRP 60VUC 1CO AGSNO
TERMSERIES, Relaiskoppler, Anzahl Kontakte: 1, Wechsler AgSnO, Nennsteuerspannung: 60 V UC ±10 %, Dauerstrom: 6 A, PUSH IN, Prüftaste vorhanden: Nein
Art.-Nr.
2617870000

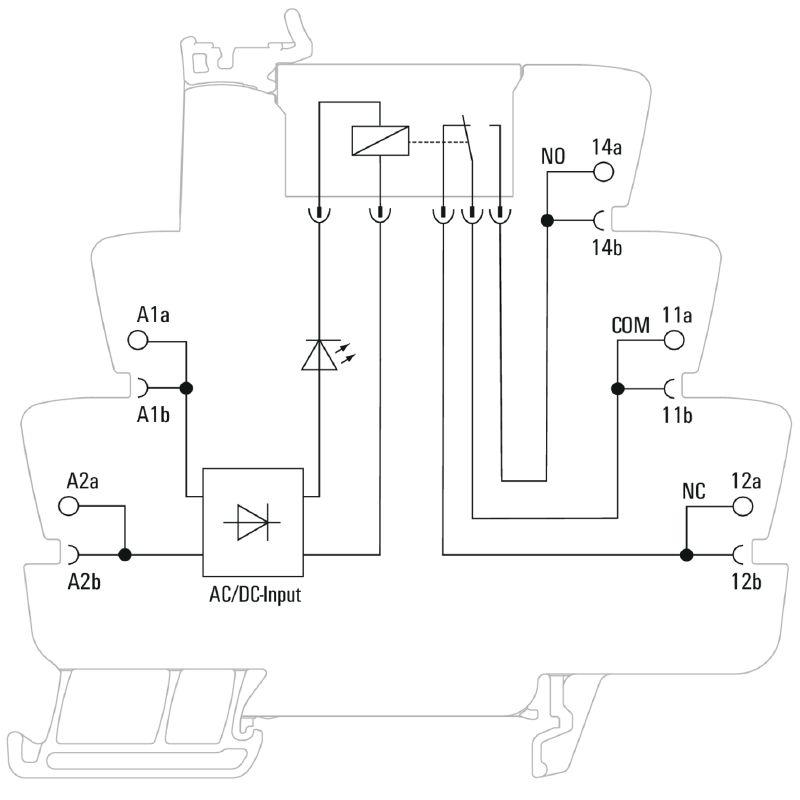

Eigenschaften
| Ausführung | TERMSERIES, Relaiskoppler, Anzahl Kontakte: 1, Wechsler AgSnO, Nennsteuerspannung: 60 V UC ±10 %, Dauerstrom: 6 A, PUSH IN, Prüftaste vorhanden: Nein |
| Best.-Nr. | 2617870000 |
| Typ | TRP 60VUC 1CO AGSNO |
| GTIN (EAN) | 4050118670967 |
| VPE | 10 Stück |
| Tiefe | 87,8 mm |
| Tiefe (inch) | 3,457 inch |
| Höhe | 89,4 mm |
| Höhe (inch) | 3,52 inch |
| Breite | 6,4 mm |
| Breite (inch) | 0,252 inch |
| Nettogewicht | 30 g |
| Lagertemperatur | -40 °C...85 °C |
| Betriebstemperatur | -40 °C...60 °C |
| Feuchtigkeit | 5...95 % rel. Feuchte, Tu = 40 °C, keine Betauung |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Umgebungstemperatur (Betrieb), max. | 60 °C |
| Ausgangsstrom-Derating (ohmsch) |
5 A @ 60 °C
6 A @ 55 °C |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt AWG, max. | AWG 14 |
| Leiterart |
starre Kupferleiter
feindrähtige Kupferleiter |
| Verschmutzungsgrad | 2 |
| Nennsteuerspannung | 60 V UC ±10 % |
| Nennstrom AC | 4,8 mA |
| Nennstrom DC | 2.8 mA |
| Nennleistung |
170 mW
290 mVA |
| Statusanzeige | LED grün |
| Schutzschaltung | Gleichrichter |
| Spulenspannung Ersatzrelais abweichend zur Nennsteuerspannung | Ja |
| Spulenspannung Ersatzrelais | 60 V DC |
| Nennschaltspannung | 250 V AC |
| Dauerstrom | 6 A |
| max. Schaltfrequenz bei Nennlast | 0,1 Hz |
| Schaltspannung AC, max. | 250 V |
| Schaltspannung DC, max. | 250 V |
| min. Schaltleistung | 100 mA @ 12 V |
| Einschaltstrom | 30 A / 20 ms |
| Schaltleistung AC (ohmsch), max. | 1500 VA |
| Schaltleistung DC (ohmsch), max. | 144 W @ 24 V |
| Einschaltverzögerung | ≤ 7 ms |
| Ausschaltverzögerung | ≤ 50 ms |
| Kontaktausführung | 1 Wechsler (AgSnO) |
| Mechanische Lebensdauer | 5 x 106 Schaltungen |
| Einsatzhöhe |
≤ 2000 m
über N.N. |
| Tragschiene | TS 35 |
| Prüftaste vorhanden | Nein |
| Mechanische Schaltstellungsanzeige | Nein |
| Farbe | schwarz |
| Komponente mit Brennbarkeitsklasse nach UL94 |
|
| Bemessungsspannung | 300 V |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Kriech- und Luftstrecke Steuerseite - Lastseite | ≥ 6 mm |
| Spannungsfestigkeit Steuerseite - Lastseite | 4 kVeff / 1 Min. |
| Art der Isolation Eingang - Ausgang | verstärkte Isolierung |
| Spannungsfestigkeit offener Kontakt | 1 kVeff / 1 min |
| Spannungsfestigkeit zur Tragschiene | 4 kVeff / 1 Min. |
| Stehstoßspannung | 6 kV (1,2/50 µs) |
| Schutzart | IP20 |
| Zertifikat-Nr. (DNV) | TAA00001E5 |
| Zertifikat-Nr. (cULus) | E141197 |
| Leiteranschlusstechnik | PUSH IN |
| Abisolierlänge Bemessungsanschluss | 9 mm |
| Klemmbereich, Bemessungsanschluss | 1,5 mm² |
| Klemmbereich, min. | 0,14 mm² |
| Klemmbereich, max. | 2,5 mm² |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt AWG, max. | AWG 14 |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. (AWG) | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max. (AWG) | AWG 16 |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. (AWG) | AWG 26 |
| Leiteranschlussquerschnitt, feindrähtig, max. (AWG) | AWG 14 |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min. | 0,14 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max. | 1,5 mm² |
| Zwillings-Aderendhülse, min. | 0,5 mm² |
| Zwillings-Aderendhülse, max. | 1 mm² |
| Klingenmaß | 0,4 x 2,0 mm |
| Zulassung / Zertifikat / Konformitätsdokument | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35334) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_101227) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2617870000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2617870000) |
| Anwenderdokumentation | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_93135) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| Zulassungen |     |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E141197 |
