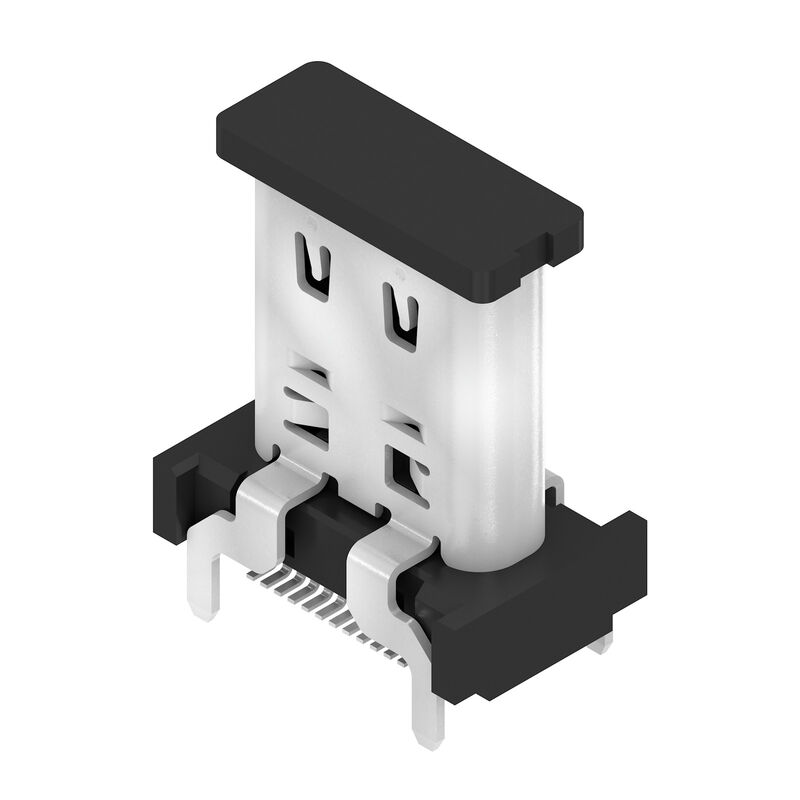

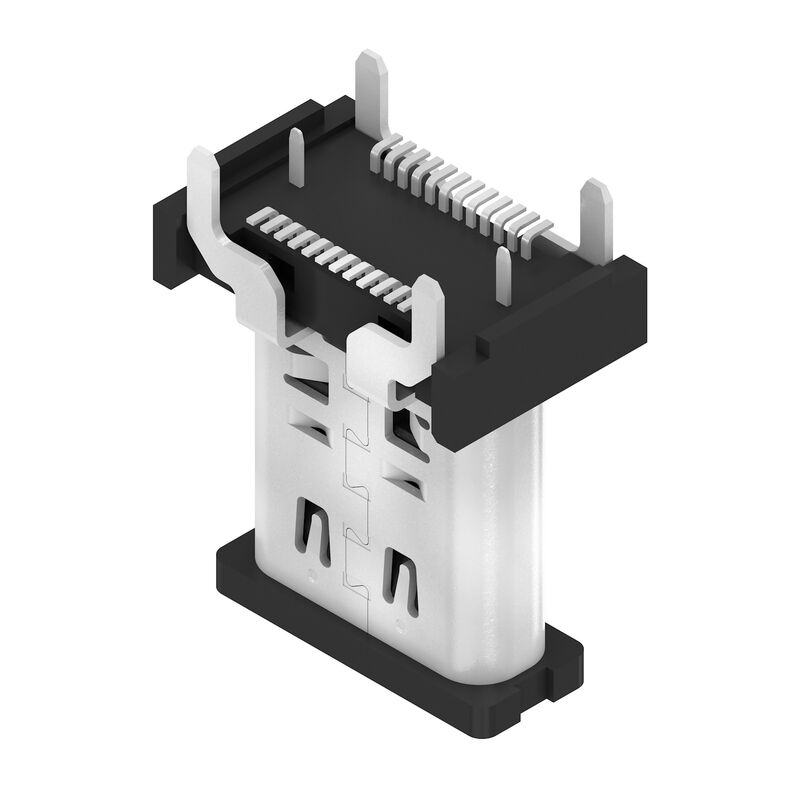

USB3.1C S1V 1.7N4 RL
USB3.1C S1V 1.7N4 RL

USB3.1C S1V 1.7N4 RL

Data OMNIMATE – konektor USB, Zásuvný konektor PCB plug in, USB 3.1, Typ C, 10 Gbit/s, Pájené připojení SMD, 180°, Cykly zapojování: ≥ 10000, Počet pólů: 24, LCP, Pozlacený nikl, Cívka

ID výrobku 3158920000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Specifikace systému Electrical properties Údaje o materiálu Balení Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Version
Data OMNIMATE – konektor USB, Zásuvný konektor PCB plug in, USB 3.1, Typ C, 10 Gbit/s, Pájené připojení SMD, 180°, Cykly zapojování: ≥ 10000, Počet pólů: 24, LCP, Pozlacený nikl, Cívka
Order No.
3158920000
Type
USB3.1C S1V 1.7N4 RL
GTIN (EAN)
4099987672559
Qty.
2.000 ks
Balení
Cívka

Rozměry a hmotnosti

Depth
7 mm
Hloubka (v palcích)
0,276 inch
Height
12 mm
Výška (v palcích)
0,472 inch
Width
11 mm
Šířka (v palcích)
0,433 inch
Čistá hmotnost
10 g

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Specifikace systému

LED
Ne
Mounting onto the PCB
Pájené připojení SMD
Number of poles
24
Number of solder pins per pole
1
Outgoing elbow
180°
Performance-Category
10 Gbit/s
Pitch in mm (P)
0,5 mm
Plugging cycles
≥ 10000
Plugging force/pole, max.
0,83 N
Product family
Data OMNIMATE – konektor USB
Protection degree
IP20
Shield surface
poniklované
Shield tabs
žádné
Shielding
ano
Shielding material
Nerezová ocel
Side termination, characteristic
Pájená příruba
Soldering process
Pájení přetavením
Manuální pájení
Transmission rate
10 Gbit/s
Type of connection
Pájené připojení

Electrical properties

Dielectric strength, contact / contact
100 V AC
Insulation resistance
≥ 100 MΩ
Nominal voltage
20 V
Volume resistance
0,04 Ω

Údaje o materiálu

Insulating material
LCP
Colour
černá
Colour chart (similar)
RAL 9011
Insulation resistance
≥ 100 MΩ
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Contact base material
Slitina mědi
Materiál kontaktu
Slitina mědi
Povrch kontaktu
Pozlacený nikl
Provozní teplota, min.
-40 °C
Provozní teplota, max.
85 °C

Balení

Packaging
Cívka
VPE length
0 mm
VPE width
0 mm
VPE height
0 mm

Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
