WDK 2.5 1D

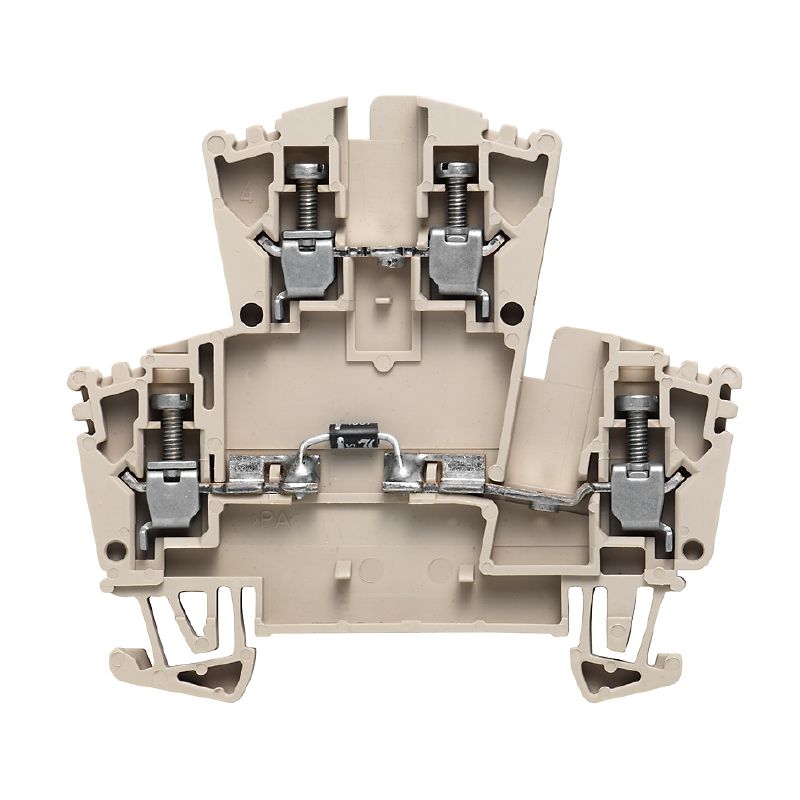

Obrázek výrobku
WDK 2.5 1D
WDK 2.5 1D

WDK 2.5 1D

Komponentová svorkovnice, Šroubové připojení, Tmavě béžová, 2.5 mm², 400 V, 400 V, Počet připojení: 4, Počet úrovní: 2, TS 35

ID výrobku 8025610000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 24 Příbuzné výrobky 233
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Další technická data Vodiče k upevnění svorkou (jmenovité připojení) Rozměry Všeobecně Data hodnocení UL data hodnocení Důležitá poznámka Klasifikace

Osvědčení

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UR)
E60693

Všeobecné objednací údaje

Version
Komponentová svorkovnice, Šroubové připojení, Tmavě béžová, 2.5 mm², 400 V, 400 V, Počet připojení: 4, Počet úrovní: 2, TS 35
Código
8025610000
Type
WDK 2.5 1D
GTIN (EAN)
4008190150495
Cantidad
25 ks

Rozměry a hmotnosti

Depth
62,5 mm
Hloubka (v palcích)
2,461 inch
Hloubka včerně DIN lišty
63 mm
Height
69 mm
Výška (v palcích)
2,717 inch
Width
5,1 mm
Šířka (v palcích)
0,201 inch
Čistá hmotnost
12,15 g

Teploty

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Trvalá provozní teplota, min.
-50 °C
Trvalá provozní teplota, max.
120 °C

Shoda produktu s prostředím

Estado de cumplimiento de la directiva RoHS
V souladu s výjimkou
Exención RoHS (si procede/conocida)
7a
REACH SVHC
Lead 7439-92-1
SCIP
a3090896-0f16-410d-aabb-617cfb571002

Údaje materiálu

Základní materiál
Wemid
Barevný
Tmavě béžová
Klasifikace hořlavosti UL 94
V-0

Specifikace systému

Verze
Šroubové připojení
s diodou
na šroubovací propojku
Jeden konec bez konektoru
Nutná koncová deska
Ano
Počet potenciálů
2
Počet úrovní
2
Počet svěrných bodů na úroveň
2
Úrovně propojené interně
Ano
PE připojení
Ne
Nosná lišta
TS 35
PE funkce
Ne
Funkce PEN
Ne

Další technická data

Otevřené strany
pravá
Počet podobných svorek
1
Typ montáže
Příchytka
Typ upevnění
Přišroubováno
Verze testovaná ve výbušném prostředí
Ne

Vodiče k upevnění svorkou (jmenovité připojení)

4 mm²
Calibre según 60 947-1
A3
Dimens. caña destornillador
0,6 x 3,5 mm
Dirección de conexión
na straně
Longitud de desaislado
10 mm
Número de conexiones
4
Par de apriete, max.
0,6 Nm
Par de apriete, min.
0,4 Nm
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
Sección de embornado, mín.
0,05 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,05 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,05 mm²
Sezione di collegamento cavo, nucleo rigido, max.
4 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,05 mm²
Sezione di collegamento, flessibile, min.
0,05 mm²
Sezione di collegamento, semirigida, min.
0,05 mm²
Tipo de conexión
Šroubové připojení
Tipo de conexión 2
Šroubové připojení
Tornillo de apriete
M 2,5
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,05 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
4 mm²
Wire connection cross section, finely stranded, max.
4 mm²

Rozměry

TS 35 offset
35,5 mm

Všeobecně

Carril de montaje
TS 35
Normas
IEC 60947-7-1
Número de polos
1
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12

Data hodnocení

Jmenovitý průřez
2,5 mm²
Jmenovité napětí
400 V
Jmenovité DC napětí
400 V
Jmenovitý proud
0,5 A
Proud při maximu vodičů
0,5 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1,33 mΩ
Jmenovité impulzní výdržné napětí
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,77 W
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (UR)
12 AWG
Průřez vodiče propojení v terénu min. (UR)
22 AWG
Průřez vodiče propojení z výroby max. (UR)
12 AWG
Průřez vodiče propojení z výroby min. (UR)
22 AWG
Velikost napětí B (UR)
300 V
Velikost napětí C (UR)
300 V
Velikost proudu B (UR)
20 A
Velikost proudu C (UR)
20 A
Č. osvědčení (UR)
E60693

Důležitá poznámka

Información de producto
Jmenovitý proud 10 A pouze pro spojitou proudovou lištu. Komponenty mohou snižovat jmenovitý proud a jmenovité napětí. Musí být dodržena přípustná stálá provozní teplota. Musí být dodržena povolená trvalá provozní teplota

Klasifikace

ETIM 8.0
EC000903
ETIM 9.0
EC000903
ETIM 10.0
EC000903
ECLASS 14.0
27-25-01-14
ECLASS 15.0
27-25-01-14
