Eigenschaften
| Ausfuehrung | W-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Schraubanschluss |
| Best.-Nr. | 1021200000 |

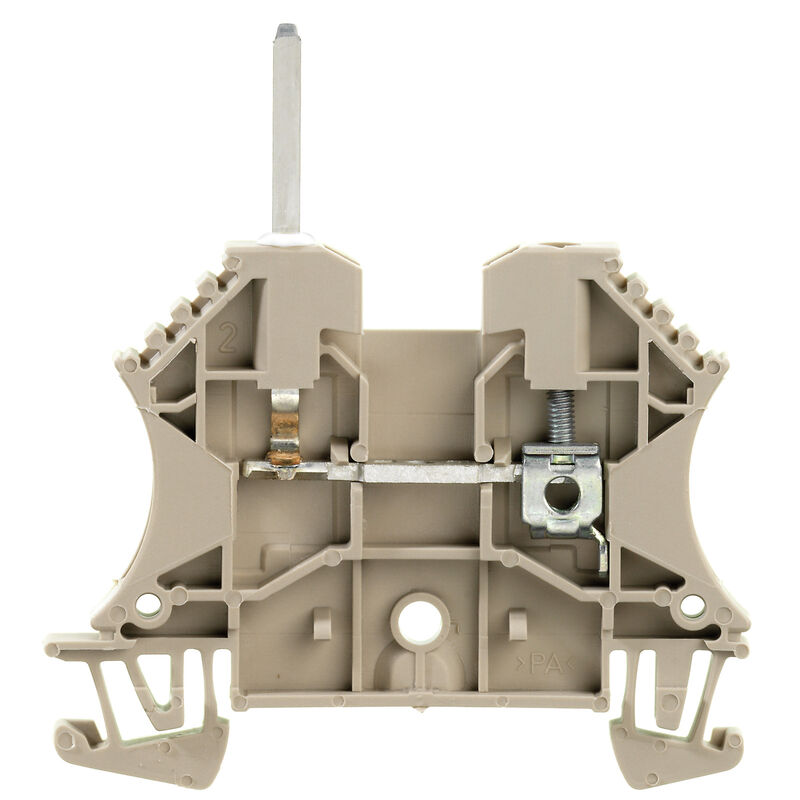

| Art | WDU 2.5 TS SE 2.4 |
| GTIN (EAN) | 4008190172718 |
| VPE | 100 Stück |
| Tiefe | 46,5 mm |
| Tiefe (inch) | 1,831 inch |
| Höhe | 60 mm |
| Höhe (inch) | 2,362 inch |
| Breite | 5,1 mm |
| Breite (inch) | 0,201 inch |
| Nettogewicht | 7,13 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -50 °C |
| Dauergebrauchstemperatur, max. | 120 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Wemid |
| Farbe | dunkelbeige |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung |
Schraubanschluss
mit Thermipointanschluss |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 1 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Nein |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min. | 0,5 mm² |
| Anzahl gleicher Klemmen | 1 |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | gerastet |
| Offene Seiten | rechts |
| Anschlussart, weiterer Anschluss | Schraubanschluss |
| Abisolierlänge | 10 mm |
| Anschlussart | Schraubanschluss |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 2 |
| Anzugsdrehmoment, max. | 0,8 Nm |
| Anzugsdrehmoment, min. | 0,4 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS | 1 |
| Klemmbereich, max. | 4 mm² |
| Klemmbereich, min. | 0,05 mm² |
| Klemmschraube | M 2,5 |
| Klingenmaß | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1 | A3 |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Leiteranschlussquerschnitt AWG, min. | AWG 30 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 1,5 mm² |
| Zwillings-Aderendhülse, max. | 1,5 mm² |
| Zwillings-Aderendhülse, min. | 0,5 mm² |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Leiteranschlussquerschnitt AWG, min. | AWG 30 |
| Normen | IEC 60947-7-1 |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 2,5 mm² |
| Bemessungsspannung | 125 V |
| Bemessungsspannung DC | 125 V |
| Nennstrom | 10 A |
| Strom bei max. Leiter | 10 A |
| Normen | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 1,33 mΩ |
| Bemessungsstoßspannung | 2,5 kV |
| Verlustleistung gemäß IEC 60947-7-x | 0,77 W |
| Verschmutzungsgrad | 3 |
| Zulassung / Zertifikat / Konformitätsdokument |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37523)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59617) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1021200000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1021200000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1021200000&norm=0) |
| Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Zulassungen |    |
| ROHS | Konform |
Zubehör
-
Art.-Nr.:1778290000VPE:20 Stück
Klemmenmarkierer, Klemmenmarkierung, 32 x 7 mm, Raster in mm (P): 3.50 weiß
-
Art.-Nr.:1611930000VPE:20 Stück
Klemmenmarkierer, Klemmenmarkierung, 32 x 7 mm, Raster in mm (P): 5.00 Weidmueller, weiß
-
Art.-Nr.:1636530000VPE:20 Stück
Klemmenmarkierer, Klemmenmarkierung, 15 x 7 mm, Raster in mm (P): 5.00 Weidmueller, weiß
-
Art.-Nr.:1054260000VPE:10 Stück
Querverbinder (Klemmen), geschraubt, gelb, 32 A, Polzahl: 8, Raster in mm (P): 5.10, Isoliert: Ja, Breite: 7 mm
-
Art.-Nr.:1053660000VPE:50 Stück
Querverbinder (Klemmen), geschraubt, gelb, 32 A, Polzahl: 2, Raster in mm (P): 5.10, Isoliert: Ja, Breite: 7 mm
-
Art.-Nr.:1059660000VPE:10 Stück
Querverbinder (Klemmen), geschraubt, gelb, 32 A, Polzahl: 15, Raster in mm (P): 5.10, Isoliert: Ja, Breite: 7 mm
-
Art.-Nr.:1054060000VPE:10 Stück
Querverbinder (Klemmen), geschraubt, gelb, 32 A, Polzahl: 6, Raster in mm (P): 5.10, Isoliert: Ja, Breite: 7 mm
-
Art.-Nr.:1577600000VPE:10 Stück
Querverbinder (Klemmen), geschraubt, gelb, 32 A, Polzahl: 32, Raster in mm (P): 5.10, Isoliert: Ja, Breite: 7 mm
-
Art.-Nr.:1577570000VPE:10 Stück
Querverbinder (Klemmen), geschraubt, gelb, 32 A, Polzahl: 20, Raster in mm (P): 5.10, Isoliert: Ja, Breite: 7 mm
-
Art.-Nr.:1054460000VPE:20 Stück
Querverbinder (Klemmen), geschraubt, gelb, 32 A, Polzahl: 10, Raster in mm (P): 5.10, Isoliert: Ja, Breite: 7 mm
-
Art.-Nr.:1053960000VPE:10 Stück
Querverbinder (Klemmen), geschraubt, gelb, 32 A, Polzahl: 5, Raster in mm (P): 5.10, Isoliert: Ja, Breite: 7 mm
-
Art.-Nr.:1053860000VPE:50 Stück
Querverbinder (Klemmen), geschraubt, gelb, 32 A, Polzahl: 4, Raster in mm (P): 5.10, Isoliert: Ja, Breite: 7 mm
-
Art.-Nr.:1067500000VPE:10 Stück
Querverbinder (Klemmen), geschraubt, gelb, 32 A, Polzahl: 30, Raster in mm (P): 5.10, Isoliert: Ja, Breite: 7 mm
-
Art.-Nr.:1053760000VPE:50 Stück
Querverbinder (Klemmen), geschraubt, gelb, 32 A, Polzahl: 3, Raster in mm (P): 5.10, Isoliert: Ja, Breite: 7 mm
-
Art.-Nr.:1054160000VPE:10 Stück
Querverbinder (Klemmen), geschraubt, gelb, 32 A, Polzahl: 7, Raster in mm (P): 5.10, Isoliert: Ja, Breite: 7 mm
-
-
-
-
-
-
Art.-Nr.:1050000000VPE:50 Stück
Abschlussplatte (Klemmen), dunkelbeige, Höhe: 56 mm, Breite: 1.5 mm, V-0, Wemid
-
Art.-Nr.:1120450000VPE:48 Stück
Gruppenmarkierer, Abdeckung, 33.3 x 5 mm, Raster in mm (P): 5.00 WDU 2.5, WEW 35/2, ZEW 35/2, gelb
