Eigenschaften
| Ausfuehrung | Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 35 mm², 125 A, 1000 V, Anzahl Anschlüsse: 2 |
| Best.-Nr. | 1393400000 |

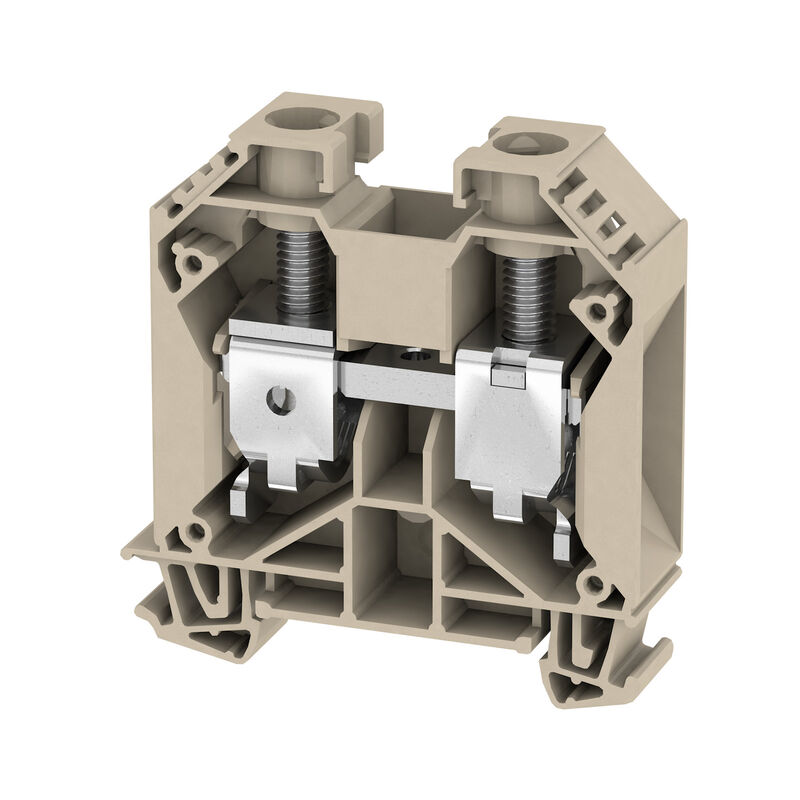

| Art | WDU 35 IR |
| GTIN (EAN) | 4050118299373 |
| VPE | 40 Stück |
| Tiefe | 62,5 mm |
| Tiefe (inch) | 2,461 inch |
| Tiefe inklusive Tragschiene | 63 mm |
| Höhe | 60 mm |
| Höhe (inch) | 2,362 inch |
| Breite | 16 mm |
| Breite (inch) | 0,63 inch |
| Nettogewicht | 52,95 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Wemid |
| Farbe | dunkelbeige |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Zertifikat-Nr. (ATEX) | DEMKO14ATEX1338U |
| Zertifikat-Nr. (IECEX) | IECEXULD14.0005U |
| Spannung max (ATEX) | 690 V |
| Strom (ATEX) | 115 A |
| Leiterquerschnitt max (ATEX) | 35 mm² |
| Spannung max (IECEX) | 690 V |
| Strom (IECEX) | 115 A |
| Leiterquerschnitt max (IECEX) | 35 mm² |
| Kennzeichnung EN 60079-7 | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU | II 2 G D |
| Ausführung |
Schraubanschluss
für schraubbare Querverbindung einseitig offen |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Nein |
| Tragschiene | TS 35 |
| Anzahl gleicher Klemmen | 1 |
| explosionsgeprüfte Ausführung | Ja |
| Montageart | gerastet |
| Offene Seiten | rechts |
| Anschlussart, weiterer Anschluss | Schraubanschluss |
| Abisolierlänge | 18 mm |
| Anschlussart | Schraubanschluss |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 2 |
| Anzugsdrehmoment, max. | 5 Nm |
| Anzugsdrehmoment, min. | 4 Nm |
| Klemmbare Leiter |
|
| Klemmbereich, max. | 50 mm² |
| Klemmbereich, min. | 2,5 mm² |
| Klemmschraube | M 6 |
| Klingenmaß | TX 20 |
| Lehrdorn nach 60 947-1 |
B8
B9 |
| Leiteranschlussquerschnitt AWG, max. | AWG 2 |
| Leiteranschlussquerschnitt AWG, min. | AWG 12 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 50 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 2,5 mm² |
| Zwillings-Aderendhülse, max. | 16 mm² |
| Zwillings-Aderendhülse, min. | 1,5 mm² |
| Leiteranschlussquerschnitt AWG, max. | AWG 2 |
| Leiteranschlussquerschnitt AWG, min. | AWG 12 |
| Normen | IEC 60947-7-1 |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 35 mm² |
| Bemessungsspannung | 1.000 V |
| Bemessungsspannung DC | 1.000 V |
| Nennstrom | 125 A |
| Strom bei max. Leiter | 150 A |
| Normen | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 0,26 mΩ |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung gemäß IEC 60947-7-x | 4 W |
| Verschmutzungsgrad | 3 |
| Leitergr. Factory wiring max (UR) | 0 AWG |
| Leitergr. Factory wiring min (UR) | 12 AWG |
| Leitergr. Field wiring max (UR) | 0 AWG |
| Leitergr. Field wiring min (UR) | 12 AWG |
| Spannung Gr C (UR) | 1000 V |
| Strom Gr C (UR) | 150 A |
| Zertifikat-Nr. (UR) | E60693 |
| Zulassung / Zertifikat / Konformitätsdokument |
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462)
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42060) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42061) [POLSKIREJ certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156118) [16-AV4BO-0265U.](https://mdcop.weidmueller.com/mediadelivery/asset/900_318066) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61652) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1393400000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1393400000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1393400000&norm=0) |
| Anwenderdokumentation |
[NTI WDU/WPE 35.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35411)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Zulassungen |          |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Zertifikat-Nr. (UR) | E60693 |
Zubehör
-
Art.-Nr.:2007190000VPE:800 Stück
WS, Klemmenmarkierung, 12 x 5 mm, Weidmueller, weiß
-
-
Art.-Nr.:1053160000VPE:10 Stück
Querverbinder (Klemmen), geschraubt, gelb, 112 A, Polzahl: 10, Raster in mm (P): 16.00, Isoliert: Ja, Breite: 9.85 mm
-
Art.-Nr.:1055360000VPE:50 Stück
Querverbinder (Klemmen), geschraubt, gelb, 112 A, Polzahl: 3, Raster in mm (P): 16.00, Isoliert: Ja, Breite: 9.85 mm
-
Art.-Nr.:1053060000VPE:50 Stück
Querverbinder (Klemmen), geschraubt, gelb, 138 A, Polzahl: 2, Raster in mm (P): 16.00, Isoliert: Ja, Breite: 9.85 mm
-
Art.-Nr.:1055460000VPE:50 Stück
Querverbinder (Klemmen), geschraubt, gelb, 112 A, Polzahl: 4, Raster in mm (P): 16.00, Isoliert: Ja, Breite: 9.85 mm
-
Art.-Nr.:1058800000VPE:20 Stück
Trennwand (Klemmen), dunkelbeige, Höhe: 86 mm, Breite: 3 mm, V-0, Wemid
-
Art.-Nr.:1609801044VPE:1000 Stück
Dekafix, Klemmenmarkierung, 5 x 5 mm, Raster in mm (P): 5.00 Weidmueller, weiß
-
-
-
Art.-Nr.:2445090000VPE:32 Stück
Gruppenmarkierer, Abdeckung, 36.2 x 11.9 mm, WDU 16, WDU 35, gelb
-
Art.-Nr.:1050100000VPE:20 Stück
Abschluss- und Zwischenplatte (Klemmen), dunkelbeige, Höhe: 56 mm, Breite: 1.5 mm, V-0, Wemid
-
Art.-Nr.:1050180000VPE:20 Stück
Abschluss- und Zwischenplatte (Klemmen), blau, Höhe: 56 mm, Breite: 1.5 mm, V-0, Wemid
-
Art.-Nr.:2445070000VPE:32 Stück
Gruppenmarkierer, Abdeckung, 36.2 x 11.9 mm, WDU 16, WDU 35, weiß
-
Art.-Nr.:2445080000VPE:32 Stück
Gruppenmarkierer, Abdeckung, 36.2 x 11.9 mm, WDU 16, WDU 35, gelb
-
Art.-Nr.:1060100000VPE:10 Stück
Querverbinder (Klemmen), geschraubt, silbergrau, 135 A, Polzahl: 2, Raster in mm (P): 16.00, Isoliert: Nein, Breite: 24.6 mm
-
Art.-Nr.:0517960000VPE:20 Stück
SCHT, Klemmenmarkierung, 39.3 x 8 mm, Raster in mm (P): 7.00 Weidmueller, weiß
-
Art.-Nr.:1636530000VPE:20 Stück
Klemmenmarkierer, Klemmenmarkierung, 15 x 7 mm, Raster in mm (P): 5.00 Weidmueller, weiß
-
Art.-Nr.:1611930000VPE:20 Stück
Klemmenmarkierer, Klemmenmarkierung, 32 x 7 mm, Raster in mm (P): 5.00 Weidmueller, weiß
-
Art.-Nr.:1609860000VPE:720 Stück
WS, Klemmenmarkierung, 12 x 5 mm, Raster in mm (P): 5.00 Weidmueller, Allen-Bradley, weiß
-
Art.-Nr.:1059000000VPE:50 Stück
Endwinkel, dunkelbeige, TS 35, V-2, Wemid, Breite: 12 mm, 100 °C
