Eigenschaften

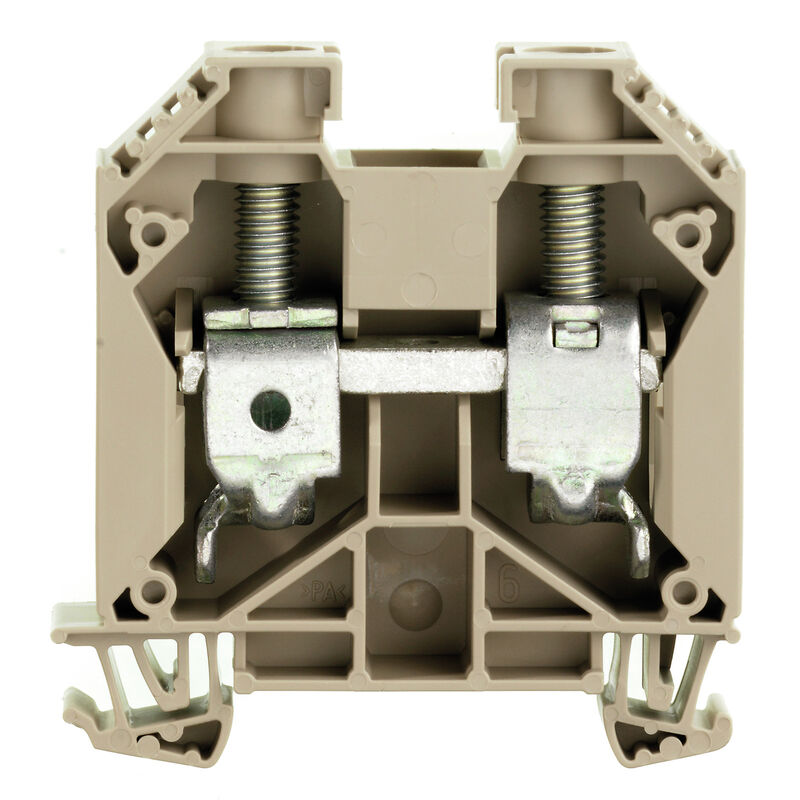

| Ausfuehrung | Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 35 mm², 125 A, 1000 V, Anzahl Anschlüsse: 2 |
| Best.-Nr. | 1020600000 |
| Art | WDU 35/IK |
| GTIN (EAN) | 4008190180072 |
| VPE | 25 Stück |
| Tiefe | 62,5 mm |
| Tiefe (inch) | 2,461 inch |
| Tiefe inklusive Tragschiene | 63 mm |
| Höhe | 60 mm |
| Höhe (inch) | 2,362 inch |
| Breite | 16 mm |
| Breite (inch) | 0,63 inch |
| Nettogewicht | 41,04 g |
| Lagertemperatur | -25 °C...55 °C |
| Einsatztemperaturbereich | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Wemid |
| Farbe | dunkelbeige |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Zertifikat-Nr. (ATEX) | DEMKO14ATEX1338U |
| Zertifikat-Nr. (IECEX) | IECEXULD14.0005U |
| Spannung max (ATEX) | 690 V |
| Strom (ATEX) | 115 A |
| Leiterquerschnitt max (ATEX) | 35 mm² |
| Spannung max (IECEX) | 690 V |
| Strom (IECEX) | 115 A |
| Leiterquerschnitt max (IECEX) | 35 mm² |
| Einsatztemperaturbereich | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Kennzeichnung EN 60079-7 | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU | II 2 G D |
| Ausführung |
Schraubanschluss
für schraubbare Querverbindung einseitig offen |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Nein |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Ja |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, max. | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max. | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, 2 Klemmbare Leiter, max. | 16 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, 2 Klemmbare Leiter, min. | 16 mm² |
| Anzahl gleicher Klemmen | 1 |
| explosionsgeprüfte Ausführung | Ja |
| Montageart | gerastet |
| Offene Seiten | rechts |
| Anschlussart, weiterer Anschluss | Schraubanschluss |
| Abisolierlänge | 18 mm |
| Anschlussart | Schraubanschluss |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 2 |
| Anzugsdrehmoment, max. | 6 Nm |
| Anzugsdrehmoment, min. | 4 Nm |
| Klemmbare Leiter |
|
| Klemmbereich, max. | 50 mm² |
| Klemmbereich, min. | 2,5 mm² |
| Klemmschraube | M 6 |
| Klingenmaß | S4 (DIN 6911) |
| Lehrdorn nach 60 947-1 |
B8
B9 |
| Leiteranschlussquerschnitt AWG, max. | AWG 10 |
| Leiteranschlussquerschnitt AWG, min. | AWG 12 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 50 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 2,5 mm² |
| Zwillings-Aderendhülse, max. | 16 mm² |
| Zwillings-Aderendhülse, min. | 1,5 mm² |
| Leiterquerschnitt min (CSA) | 12 AWG |
| Spannung Gr C (CSA) | 600 V |
| Strom Gr C (CSA) | 150 A |
| Zertifikat-Nr. (CSA) | 200039-1057876 |
| Leiteranschlussquerschnitt AWG, max. | AWG 10 |
| Leiteranschlussquerschnitt AWG, min. | AWG 12 |
| Normen | IEC 60947-7-1 |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 35 mm² |
| Bemessungsspannung | 1.000 V |
| Bemessungsspannung DC | 1.000 V |
| Nennstrom | 125 A |
| Strom bei max. Leiter | 150 A |
| Normen | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 0,26 mΩ |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung gemäß IEC 60947-7-x | 4 W |
| Verschmutzungsgrad | 3 |
| Leitergr. Factory wiring min (UR) | 12 AWG |
| Leitergr. Field wiring min (UR) | 12 AWG |
| Leiterquerschnitt max (UR) | 0 AWG |
| Leiterquerschnitt min (UR) | 12 AWG |
| Spannung Gr B (UR) | 600 V |
| Spannung Gr C (UR) | 600 V |
| Strom Gr B (UR) | 150 A |
| Strom Gr C (UR) | 150 A |
| Zertifikat-Nr. (UR) | E60693 |
| Zulassung / Zertifikat / Konformitätsdokument |
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462)
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42060) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42061) [NEMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152186) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153735) [16-AV4BO-0265U.](https://mdcop.weidmueller.com/mediadelivery/asset/900_318066) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37593) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59608) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1020600000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1020600000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1020600000&norm=0) |
| Anwenderdokumentation |
[NTI WDU/WPE 35.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35411)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Zulassungen |              |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Zertifikat-Nr. (UR) | E60693 |
