SAIL-M8GM8SG-4S30UIE

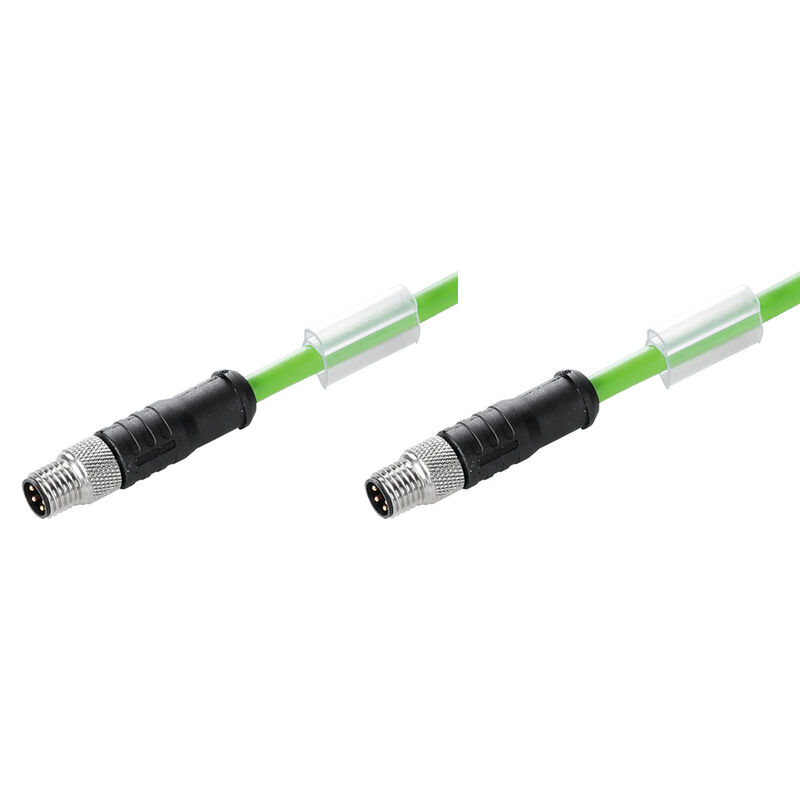

Imagen de producto
SAIL-M8GM8SG-4S30UIE
Dibujo acotado
Male, straight
SAIL-M8GM8SG-4S30UIE
Esquema de polos
Pin
SAIL-M8GM8SG-4S30UIE
Esquema de polos
M8 = none
SAIL-M8GM8SG-4S30UIE
Esquema de conexiones

SAIL-M8GM8SG-4S30UIE

Cable bus, Cable de conexión, M8 / M8, Número de polos: 4, 30 m, Macho recto - macho recto, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No

N.º de artículo 1160933000
Descargar hoja de datos Soporte técnico
Productos relacionados 18
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Specyfikacje techniczne kabla Datos técnicos generales Propiedades eléctricas Conector izquierdo Conector derecho Imágenes del producto Clasificaciones

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Datos generales para pedido

Version
Cable bus, Cable de conexión, M8 / M8, Número de polos: 4, 30 m, Macho recto - macho recto, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No
Order No.
1160933000
Type
SAIL-M8GM8SG-4S30UIE
GTIN (EAN)
4032248976713
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
778,8 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme con exención
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Specyfikacje techniczne kabla

zielony
Acceleration
5 m/s²
Bending cycles
5 Mio
Bending radius, min., moving
7.5 x cable diameter
Bending radius, min., stationary
4 x cable diameter
Cable length
30 m
Cable length configurable
No
Colour coding
azul
naranja
Blanco/azul
Blanco/naranja
Core cross-section
0,15 mm²
Halogen
No
Hybrid cable
No
Insulation
PP
Irradiation crosslinked
No
Number of poles
4
Outer cladding in accordance with UL AWM style
20963 (80 °C / 30 V)
Outside diameter
4.8 mm ± 0.3 mm
Resistant to welding beads
No
Sheath material
PUR
Shielded
Sí
Speed
180 m/s
Suitable for cable carriers
Sí
Temperature range, stationary
-40...80 °C
Welding spark resistance
No

Datos técnicos generales

Coding
ninguna
Connection thread
M8 / M8
Contact surface
bañado en oro
Cykle wpinania
≥ 100
LED
No
Materiał pierścienia gwintowanego
laton, niquelado
Moment dokręcający
M8: 0.6 Nm
Napięcie znamionowe
30 V
Podstawowy materiał obudowy
PUR
Stopień ochrony
IP67
Stopień zanieczyszczenia
3
Wykonanie
Macho recto - macho recto
Zakres temperatury obudowy
-25…+80 °C
zmostkowany
No
Znamionowe natężenie prądu
4 A

Propiedades eléctricas

Nominal voltage
30 V

Conector izquierdo

Wtyk po lewej
M8, IP67, contacto macho, recto, Plástico, con apantallamiento

Conector derecho

Wtyk po prawej
M8, IP67, contacto macho, recto, Plástico, con apantallamiento

Imágenes del producto

Título de ilustración-04
Dibujo acotado
Título de ilustración-08
La herramienta perfecta: Screwty ® con función de par de apriete
Dibujo leyenda-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Clasificaciones

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
