OMINMATE Data – USB-Buchse, Leiterplattensteckverbinder, USB 3.1, Typ C, 10 Gbit/s, SMD-Lötanschluss, 180°, Steckzyklen: ≥ 10000, Polzahl: 24, LCP, Gold über Nickel, Rolle

Art.-Nr. 2987540000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 4
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Системные характеристики Elektrische Eigenschaften Werkstoffdaten Verpackungen Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Версия
OMINMATE Data – USB-Buchse, Leiterplattensteckverbinder, USB 3.1, Typ C, 10 Gbit/s, SMD-Lötanschluss, 180°, Steckzyklen: ≥ 10000, Polzahl: 24, LCP, Gold über Nickel, Rolle
Заказ №
2987540000
Тип
USB3.1C S1V DN1 RL
GTIN (EAN)
4099986854994
Кол.
450 Stück
Verpackung
Rolle

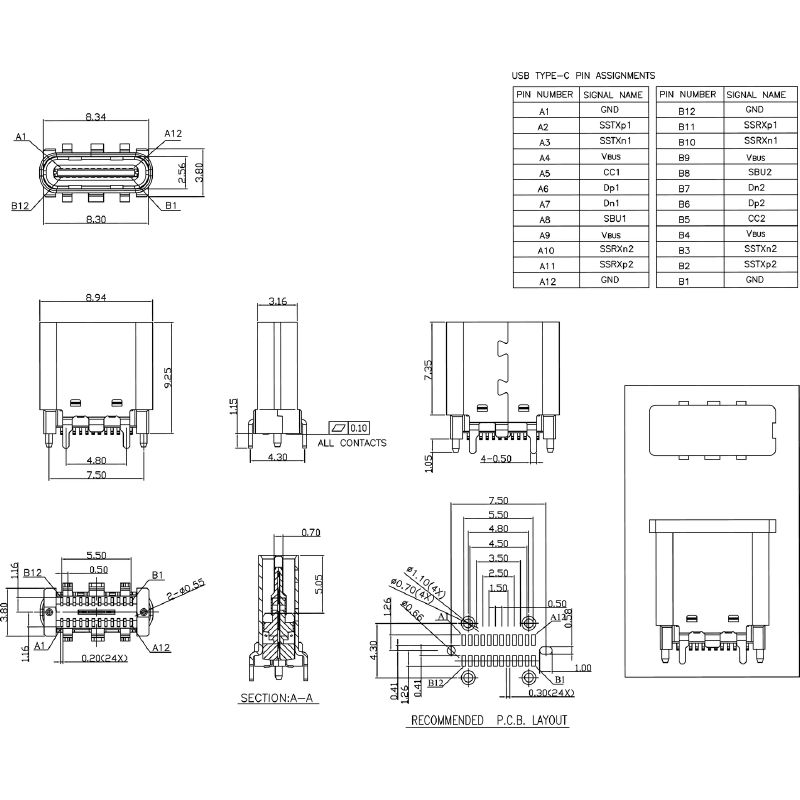

Abmessungen und Gewichte

Глубина
4,3 mm
Глубина (дюймов)
0,169 inch
Высота
9,25 mm
Höhe (inch)
0,364 inch
Ширина
8,94 mm
Breite (inch)
0,352 inch
Nettogewicht
10 g

Umweltanforderungen

Состояние соответствия RoHS
Konform
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Системные характеристики

LED
Nej
Боковая панель, свойства
Solder flange
Вид соединения
Lötanschluss
Выводы для экранирования
keine
Длина штифта для припайки (l)
1,15 mm
Категория эксплуатационных характеристик
10 Gbit/s
Количество контактных штырьков на полюс
1
Количество полюсов
24
Материал экрана
Messing
Монтаж на печатной плате
SMD-Lötanschluss
Поверхность экрана
vernickelt
Серия изделия
OMINMATE Data – USB-Buchse
Скорость передачи
10 Gbit/s
Степень защиты
IP20
Техпроцесс пайки
Reflow-Löten
Handlöten
Угол вывода
180°
Циклы коммутации
≥ 10000
Шаг в дюймах (P)
0,02 "
Шаг в мм (P)
0,5 mm
Экранирование
Ja

Elektrische Eigenschaften

Номинальное напряжение
5 V
Сопротивление изоляции
≥ 100 MΩ
Электрическая прочность, контакт / контакт
100 V AC

Werkstoffdaten

Изоляционный материал
LCP
Цветовой код
schwarz
Таблица цветов (аналогич.)
RAL 9011
Сопротивление изоляции
≥ 100 MΩ
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Kontaktbasismaterial
Kupferlegierung
Kontaktmaterial
Phospor-Bronze Legierung
Kontaktoberfläche
Gold über Nickel
Betriebstemperatur, min.
-30 °C
Betriebstemperatur, max.
80 °C

Verpackungen

Упаковка
Rolle
Длина VPE
0
VPE с
0
Высота VPE
0

Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
