A3T 1.5 PE
A3T 1.5 PE

A3T 1.5 PE

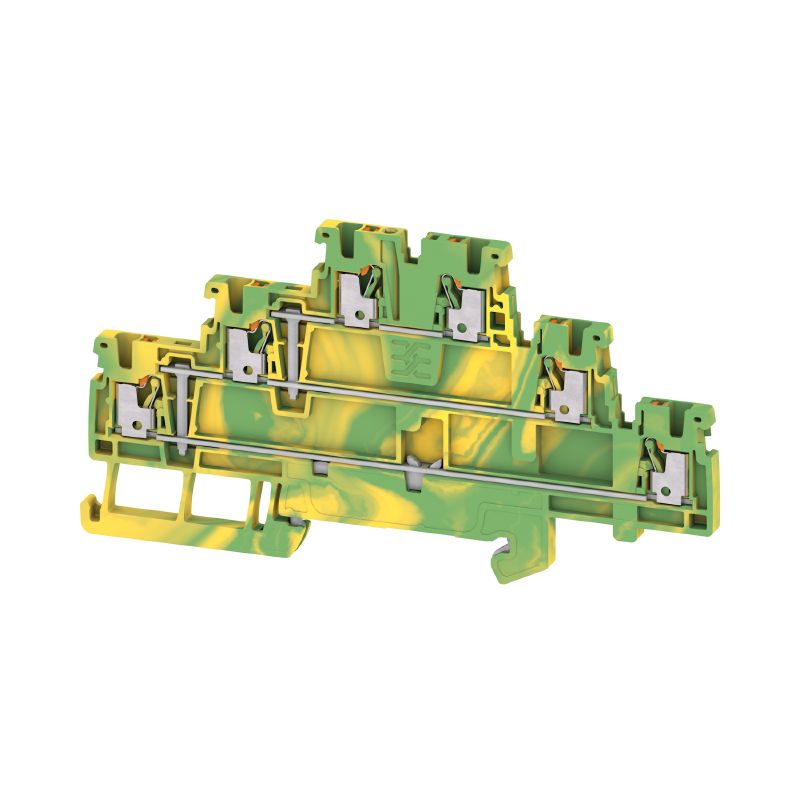

Bloc de jonction multiétage, Borne de mise à la terre, PUSH IN, 1.5 mm², Vert/jaune

Référence produit 2818000000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 48 Autres produits de la même gamme 1068
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques du système Autres caractéristiques techniques Conducteur raccordable (autre raccordement) Conductors for clamping (rated connection) Caractéristiques nominales selon CSA General Caractéristiques nominales Caractéristiques nominales selon UL Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Informations générales de commande

Version
Bloc de jonction multiétage, Borne de mise à la terre, PUSH IN, 1.5 mm², Vert/jaune
Référence
2818000000
Type
A3T 1.5 PE
GTIN (EAN)
4064675326960
Qté.
50 Pièce

Dimensions et poids

Profondeur
57 mm
Profondeur (pouces)
2,244 inch
Hauteur
106,5 mm
Hauteur (pouces)
4,193 inch
Largeur
3,5 mm
Largeur (pouces)
0,138 inch
Net weight
12,643 g

Températures

Température de stockage
-25 °C...55 °C
Température d'utilisation permanente, min.
-60 °C
Température d'utilisation permanente, max.
130 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques des matériaux

Основной материал
Wemid
Цветовой код
Vert/jaune
Éléments d'actionnement de couleurs
Orange
Класс пожаростойкости UL 94
V-0

Caractéristiques du système

End cover plate required
Oui
Number of potentials
1
Nombre d'étages
3
Nombre de points de contact par étage
2
Количество потенциалов на уровень
1
Уровни с внутр. перемычками
Oui
Укомплектованная монтажная рейка
TS 35
PE-Funktion
Oui
Функция PEN
Non

Autres caractéristiques techniques

Вид крепления
monté
Вид монтажа
TS 35
Открытые страницы
droite
Проверенное на взрывозащищенность исполнение
Oui
с фиксатором
Oui

Conducteur raccordable (autre raccordement)

Typ připojení, další připojení
PUSH IN

Conductors for clamping (rated connection)

Anschlussrichtung
top
Campo di sezioni, min.
0,14 mm²
Gauge to IEC 60947-1
A1
Longitud de desaislado
8 mm
Number of connections
6
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,14 mm²
Rögzítési tartomány, névleges csatlakozás, max.
1,5 mm²
Tipo de conexión
PUSH IN
Wire connection cross section AWG, max.
AWG 14
Длина кабельного наконечника без пластиковой манжеты DIN 46228/1
  • Longueur du tube:
    • min.:
      5 mm
  • Section pour le raccordement du conducteur:
    • nominal:
      0,25 mm²
  • Longueur du tube:
    • nominal:
      6 mm
  • Section pour le raccordement du conducteur:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Longueur du tube:
    • nominal:
      10 mm
  • Section pour le raccordement du conducteur:
    • nominal:
      1,5 mm²
Длина кабельного наконечника с пластиковой манжетой DIN 46228/4
  • Longueur du tube:
    • min.:
      6 mm
    • max.:
      8 mm
  • Section pour le raccordement du conducteur:
    • min.:
      0,14 mm²
    • max.:
      0,75 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
1,5 mm²
Сечение подсоединяемого провода, скрученный, макс.
1,5 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,14 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,14 mm²
Сечение соединения проводов, твердое ядро, макс.
1,5 mm²
Сечение соединения проводов, твердое ядро, мин.
0,14 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,14 mm²
결선 단면규격 AWG, 최소
AWG 26
블레이드 크기
0,4 x 2,0 mm
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
1,5 mm²

Caractéristiques nominales selon CSA

Поперечное сечение провода, макс. (CSA)
14 AWG
Поперечное сечение провода, мин. (CSA)
26 AWG
Сертификат № (CSA)
200039-70089609

General

Barrette de liaison équipée
TS 35
Normes
IEC 60947-7-2
Section de raccordement du conducteur, AWG, max.
AWG 14
Section de raccordement du conducteur, AWG, min.
AWG 26

Caractéristiques nominales

Расчетное сечение
1,5 mm²
Rated voltage to adjoining terminal
500 V
Номинальное напряжение пост. тока
500 V
Нормы
IEC 60947-7-2
Résistance de passage selon CEI 60947-7-x
1,83 mΩ
Rated impulse withstand voltage
6 kV
Расчетное импульсное напряжение относительно соседней клеммы
6 kV
Потери мощности по стандарту IEC 60947-7-x
0 W
Категория перенапряжения
III
Степень загрязнения
3

Caractéristiques nominales selon UL

Поперечное сечение провода, макс. (cURus)
14 AWG
Поперечное сечение провода, мин. (cURus)
26 AWG
Сертификат № (cURus)
E60693

Classifications

ETIM 8.0
EC000901
ETIM 9.0
EC000901
ETIM 10.0
EC000901
ECLASS 14.0
27-25-01-04
ECLASS 15.0
27-25-01-04
