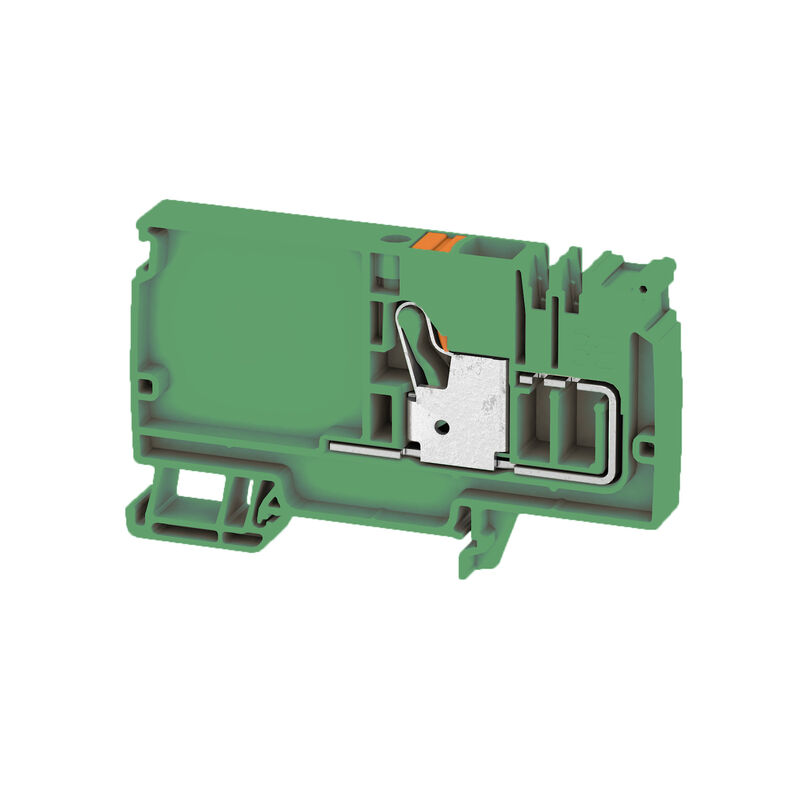

AAP12 10 LO GN/OR

Borne de alimentación, PUSH IN, 10 mm², 800 V, 57 A, verde

N.º de artículo 2619410000

Propiedades

Datos generales para pedido

Versión	Borne de alimentación, PUSH IN, 10 mm², 800 V, 57 A, verde
Código	2619410000
Tipo	AAP12 10 LO GN/OR
GTIN (EAN)	4050118623123
Cantidad	20 Pieza

Dimensiones y pesos

Profundidad	53,5 mm
Profundidad (pulgadas)	2,106 inch
Altura	89 mm
Altura (pulgadas)	3,504 inch
Anchura	10 mm
Anchura (pulgadas)	0,394 inch
Peso neto	25,342 g

Temperaturas

Temperatura de almacenamiento	-25 °C...55 °C
Temperatura permanete de trabajo, min.	-60 °C
Temperatura permanete de trabajo, max.	130 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Datos del material

Material	Wemid
Color	verde
Color componentes de accionamiento	naranja
Grado inflamabilidad según UL 94	V-0

Datos nominales IECEx/ATEX

Núm. de certificación (ATEX)	TUEV17ATEX8030U
Núm. de certificación (IECEX)	IECEXTUR17.0015U
Tensión máx. (ATEX)	690 V
Corriente (ATEX)	45 A
Sección máx. del conductor (ATEX)	10 mm²
Tensión máx. (IECEx)	690 V
Corriente (IECEX)	45 A
Sección máx. del conductor (IECEX)	10 mm²
Caracterización EN 60079-7	Ex ec II C Gc
Etiqueta Ex 2014/34/UE	II 2 G D

Valores característicos del sistema

Tapa final obligatoria	Sí
Número de pisos	1
Número de puntos de embornado por piso	1
Pisos internos puenteados	No
Carril	TS 35
Función N	No
Función PE	No
Función PEN	No

Otros datos técnicos

enclavable	Sí
Tipo de fijación	TS 35
Tipo de montaje	TS 35
Versión a prueba de explosivos	RAL 7001

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional

PUSH IN

Conductor embornable (conexión nominal)

Dirección de conexión	arriba
Longitud de desaislado	18 mm
Longitud de tubo para terminal tubular con aislamiento de plástico DIN 46228/4	Longitud de tubo: mín.: 18 mm Sección de conexión del conductor: mín.: 1,5 mm² máx.: 4 mm² Longitud de tubo: mín.: 12 mm máx.: 18 mm Sección de conexión del conductor: mín.: 6 mm² máx.: 10 mm²
Longitud de tubo para terminal tubular doble	Longitud de tubo: nominal: 18 mm Sección de conexión del conductor: mín.: 0,75 mm² máx.: 1 mm² Longitud de tubo: mín.: 12 mm máx.: 18 mm Sección de conexión del conductor: mín.: 1,5 mm² máx.: 4 mm²
Longitud de tubo para terminal tubular sin aislamiento de plástico DIN 46228/1	Longitud de tubo: nominal: 18 mm Sección de conexión del conductor: mín.: 1,5 mm² máx.: 10 mm²
Número de conexiones	1
Sección de conexión del conductor, flexible, max.	10 mm²
Sección de conexión del conductor, flexible, mín.	0,5 mm²
Sección de embornado, máx.	16 mm²
Sección de embornado, mín.	0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.	10 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.	0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.	10 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.	0,5 mm²
Sección del conductor, flexible, máx.	16 mm²
Sección del conductor, semirrígido, máx.	16 mm²
Sección del conductor, semirrígido, mín.	0,5 mm²
Sección transversal de conductor, núcleo rígido, máx.	10 mm²
Sección transversal de conductor, núcleo rígido, mín.	0,5 mm²
Terminal tubular doble, max.	4 mm²
Terminal tubular doble, min.	0,5 mm²
Tipo de conexión	PUSH IN

Generalidades

Carril	TS 35
Normas	Según IEC 60947-7-1

Datos nominales

Sección nominal	10 mm²
Tensión nominal	800 V
Tensión nominal para bornes contiguos	800 V
Tensión nominal DC	800 V
Intensidad nominal	57 A
Normas	Según IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x	0,56 mΩ
Pérdida de potencia según la norma IEC 60947-7-x	1,82 W
Categoría de sobretensión	III
Grado de polución	3

Descargas

Homologación/certificado/documento de conformidad	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58100) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58129) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58166) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89283) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89284) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178458) [20-AV4BO-0271U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318072) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_85607) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205595)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2619410000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2619410000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2619410000&norm=0)
Documentación del usuario	[NTI AAP12](https://mdcop.weidmueller.com/mediadelivery/asset/900_85522) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-01
ECLASS 14.0	27-25-01-01

Homologaciones

Homologaciones	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![IECEXTUR](/picture/IECEXTUR.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![TUEVNATEX](/picture/TUEVNATEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Conformidad
