태양광 발전, 부하 차단 스위치, 스위치 디스커넥터, 600 V AC, 160 A, 4 폴, 수동 스위치, 액추에이터 색상:

항목 번호 3103190000
데이터 시트 다운로드
관련 제품 11
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 보증 일반 데이터 연결 제어 요소 전기적 특성 하우징 스위치 설명 분류 입찰 사양 시트

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
준수

일반 주문 데이터

버전
태양광 발전, 부하 차단 스위치, 스위치 디스커넥터, 600 V AC, 160 A, 4 폴, 수동 스위치, 액추에이터 색상:
주문 번호
3103190000
유형
AC SB M 160A 4POL CG 06KV
GTIN(EAN)
4099987148399
수량
1 items

치수 및 중량

깊이
215 mm
깊이 (인치)
8.465 inch
높이
360 mm
높이 (인치)
14.173 inch
너비
270 mm
폭 (인치)
10.63 inch
순중량
3,241 g

온도

주변 온도
-25 °C…55 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

보증

시간 간격
5년

일반 데이터

보호 등급
IP65
설치 위치
보호 실외 영역(바다에서 > 1km)
표준 규격
IEC 60947-3
IEC 61439-2

연결

메인 스위치로 디자인
예
사전 조립된 배선 장치
아니오

제어 요소

모터 구동 통합
아니오
모터 드라이브 선택 사항
아니오
액추에이터 요소 유형
짧은 회전식 손잡이
전압 해제 선택 사항
아니오

전기적 특성

스위칭 전력 (400 V), 최대
110 kW
정격 작동 전력 (AC-23 / 400 V)
88 kW
정격 지속 전류 (AC-21, 400 V)
160 A
정격 지속 전류 (AC-23, 400 V)
160 A
조건부 정격 단락 전류
7 kA

하우징

분배 보드 설치에 적합함
아니오
장치 구성 유형
필드 장치
전방 마운팅에 적합함
아니오
전방 마운팅용 4홀에 적합함
아니오
중간 마운팅에 적합함
아니오

스위치 설명

보조 접점 수량(NC 접점 기준)
0
보조 접점 수량(NO 접점 기준)
0
비상 정지 설치로 디자인
아니오
선행 스위칭 방식의 중립 도체
예
스위치 수량
1
안전 스위치로 디자인
아니오
역전 스위치 디자인
아니오
유지보수/서비스 스위치로 디자인
예
잠금 가능
예
전환 접점으로서의 보조 접점 수량
0

분류

ETIM 8.0
EC000216
ETIM 9.0
EC000216
ETIM 10.0
EC000216
ECLASS 14.0
27-37-14-03
ECLASS 15.0
27-37-14-03

입찰 사양 시트

긴 사양

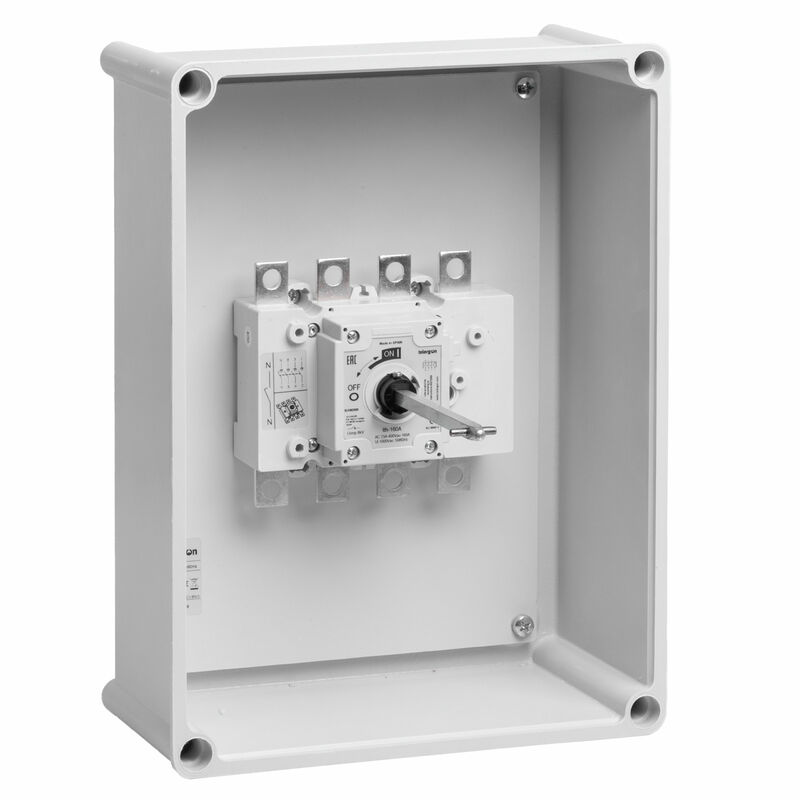

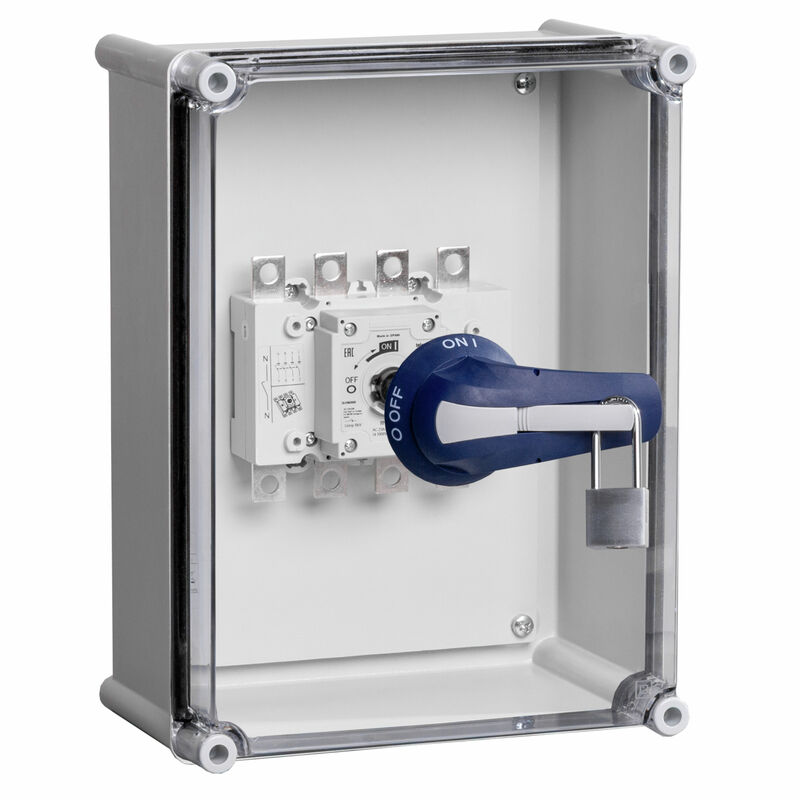

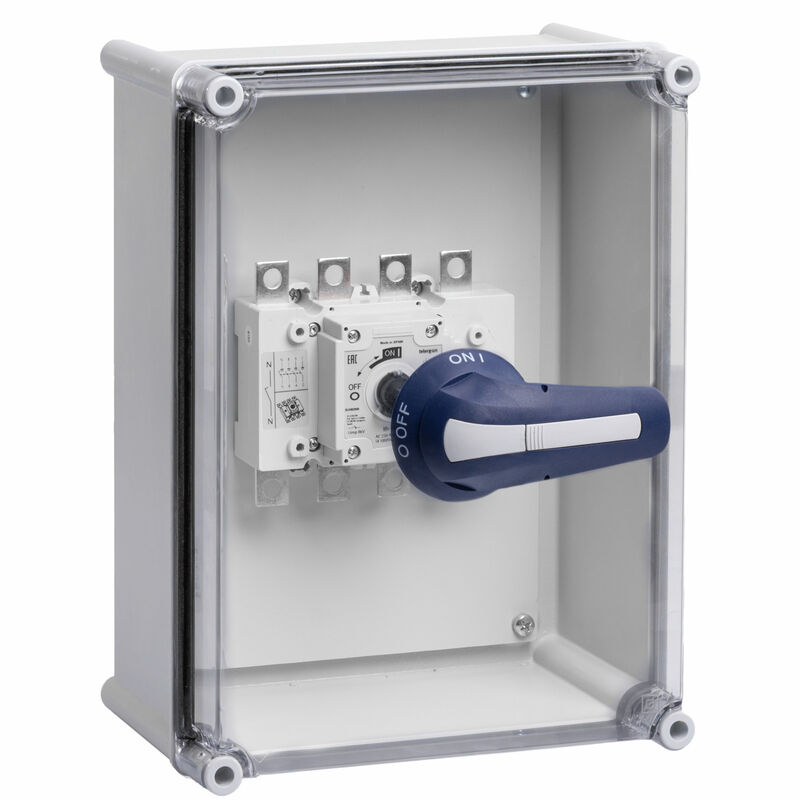

Load break Switch in polyester housing.
Suitable for disconnection on the AC side.
Number of poles: 4
Rated operational current (Ie) (Ie):
- according to IEC (AC-21): 160 A
Rated operational voltage (Ue):
- according to IEC: 690 V

Suitability for use:
Emergency Stop Switch: No
Main Switch: Yes

Number of contacts normally open: 4
Number of contacts normally closed: 0
Number of switching positions: 2
Lockable: Yes
The switch is mounted using 4 screws.
Protection class (IP): 65
Dimensions HxWxD: 360x270x215 mm.

Approved according to Low-voltage Switchgear and Controlgear: IEC 60947-3, DIN VDE 0660 Part 107 (EN 60947-3)
