Propiedades

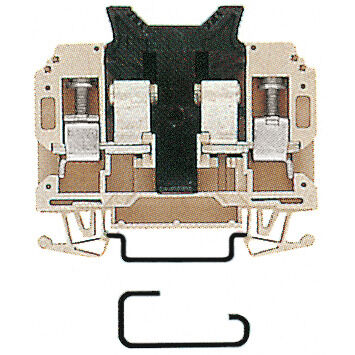

Versión | Serie SAK, Borne portafusibles, Sección nominal: 10 mm², Conexión brida-tornillo, Wemid, Beige oscuro, Montaje directo |
Código | 9509620000 |
Tipo | KSKM 3/35 GZ 1 1/4X1/4 |
GTIN (EAN) | 4008190456818 |
Cantidad | 20 Pieza |
Profundidad | 63,2 mm |
Profundidad (pulgadas) | 2,488 inch |
Altura | 69 mm |
Altura (pulgadas) | 2,717 inch |
Anchura | 13 mm |
Anchura (pulgadas) | 0,512 inch |
Peso neto | 39,34 g |
Temperatura de almacenamiento | -25 °C...55 °C |
Temperatura permanete de trabajo, min. | -50 °C |
Temperatura permanete de trabajo, max. | 120 °C |
Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
REACH SVHC | No SVHC above 0.1 wt% |
Material | Wemid |
Materiales aislantes | Wemid |
Color | Beige oscuro |
Grado inflamabilidad según UL 94 | V-0 |
Versión |
Conexión brida-tornillo
Separador de fusibles abierto por un extremo |
Tapa final obligatoria | Sí |
Número de pisos | 1 |
Número de puntos de embornado por piso | 2 |
Pisos internos puenteados | No |
Conexión PE | No |
Carril | TS 35 |
Indicación de montaje | Montaje directo |
Lados abiertos | derecha |
Número de bornes iguales | 1 |
Tipo de montaje | enclavado |
Versión a prueba de explosivos | No |
Tipo de conexión, conexión adicional | Conexión brida-tornillo |
Calibre según 60 947-1 | B6 |
Dimens. caña destornillador | 1,0 x 5,5 mm |
Dirección de conexión | lateral |
Longitud de desaislado | 12 mm |
Número de conexiones | 2 |
Par de apriete, max. | 2,4 Nm |
Par de apriete, min. | 1,2 Nm |
Sección de conexión del conductor AWG, min. | AWG 22 |
Sección de conexión del conductor AWG, máx. | AWG 8 |
Sección de conexión del conductor, flexible, max. | 10 mm² |
Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
Sección de embornado, máx. | 16 mm² |
Sección de embornado, mín. | 0,33 mm² |
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 10 mm² |
Sección del conductor, semirrígido, máx. | 10 mm² |
Sección del conductor, semirrígido, mín. | 1,5 mm² |
Sección transversal de conductor, núcleo rígido, máx. | 16 mm² |
Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
Tipo de conexión | Conexión brida-tornillo |
Tipo de conexión 2 | Conexión brida-tornillo |
Tornillo de apriete | M 4 |
Tipo de tensión para el indicador | AC/DC |
Indicación | sin LED |
portafusible | G-Si. 6,3 x 32 |
Soporte del fusible (porta fusibles) | enchufable |
Tensión de servicio, máx. | 440 V |
Tipo de tensión para el indicador | AC/DC |
Carril | TS 35 |
Indicación de montaje | Montaje directo |
Sección de conexión del conductor AWG, min. | AWG 22 |
Sección de conexión del conductor AWG, máx. | AWG 8 |
Sección nominal | 10 mm² |
Tensión nominal | 440 V |
Tensión nominal DC | 440 V |
Intensidad nominal | 10 A |
Corriente en conductor máximo | 10 A |
Resistencia de paso según IEC 60947-7-x | 0,56 mΩ |
Pérdida de potencia según la norma IEC 60947-7-x | 1,82 W |
Corriente Gr C (UR) | 10 A |
Núm. de certificación (UR) | E60693 |
Sección del conductor Cableado de campo máx. (UR) | 8 AWG |
Sección del conductor Cableado de campo mín. (UR) | 22 AWG |
Sección del conductor Cableado de fábrica máx. (UR) | 8 AWG |
Sección del conductor Cableado de fábrica mín. (UR) | 26 AWG |
Tensión Gr C (UR) | 600 V |
Información de producto | La tensión depende del elemento fusible seleccionado o del indicador luminoso seleccionado |
Homologación/certificado/documento de conformidad |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36678)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284526) |
Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206202) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9509620000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9509620000) |
Documentación del usuario | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000899 |
ETIM 7.0 | EC000899 |
ETIM 8.0 | EC000899 |
ETIM 9.0 | EC000899 |
ECLASS 9.0 | 27-14-11-16 |
ECLASS 9.1 | 27-14-11-16 |
ECLASS 10.0 | 27-14-11-16 |
ECLASS 11.0 | 27-14-11-16 |
ECLASS 12.0 | 27-14-11-16 |
ECLASS 13.0 | 27-25-01-13 |
ECLASS 14.0 | 27-25-01-13 |
Homologaciones | ![CE](/picture/CE.gif) ![UR](/picture/UR.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | Conformidad |
UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
Núm. de certificación (UR) | E60693 |
Accesorios
-
N.º de artículo:1609801044Unidad de embalaje:1000 Pieza
Dekafix, Terminal marker, 5 x 5 mm, Paso en mm (P): 5.00 Weidmueller, blanco
-
N.º de artículo:1609830000Unidad de embalaje:200 Pieza
Dekafix, Terminal marker, 5 x 6 mm, Paso en mm (P): 6.00 Weidmueller, bajo demanda
-
N.º de artículo:1856740000Unidad de embalaje:800 Pieza
Dekafix, Terminal marker, 5 x 8 mm, Paso en mm (P): 8.00 Weidmueller, blanco
-
N.º de artículo:2007130000Unidad de embalaje:500 Pieza
Dekafix, Terminal marker, 5 x 8 mm, Weidmueller, blanco
-
N.º de artículo:1046350000Unidad de embalaje:800 Pieza
Dekafix, Terminal marker, 5 x 8 mm, Paso en mm (P): 8.00 Weidmueller, blanco
-
-
N.º de artículo:1609820000Unidad de embalaje:1000 Pieza
Dekafix, Terminal marker, 5 x 6 mm, Paso en mm (P): 6.00 Weidmueller, blanco
-
N.º de artículo:1856750000Unidad de embalaje:160 Pieza
Dekafix, Terminal marker, 5 x 8 mm, Paso en mm (P): 8.00 Weidmueller, bajo demanda
-
N.º de artículo:1046370000Unidad de embalaje:160 Pieza
Dekafix, Terminal marker, 5 x 8 mm, Paso en mm (P): 8.00 Weidmueller, bajo demanda
-
N.º de artículo:1609850000Unidad de embalaje:180 Pieza
Dekafix, Terminal marker, 5 x 6.5 mm, Paso en mm (P): 6.50 Weidmueller, bajo demanda
-
N.º de artículo:2007120000Unidad de embalaje:600 Pieza
Dekafix, Terminal marker, 5 x 6 mm, Weidmueller, blanco
-
N.º de artículo:1058800000Unidad de embalaje:20 Pieza
Separador (borne), Beige oscuro, Altura: 86 mm, Anchura: 3 mm, V-0, Wemid
-
N.º de artículo:9509630000Unidad de embalaje:20 Pieza
Serie SAK, Tapa final, 1.5 mm, beige, Montaje directo
-
N.º de artículo:0249600000Unidad de embalaje:20 Pieza
Conector macho (borne), Conexión enchufable, rojo, 4 mm², Número de conexiones: 1, V-2, Poliamida 66, Número de polos: 4, Anchura: 6.5 mm, Altura: 6.5 mm
-
N.º de artículo:1609840000Unidad de embalaje:900 Pieza
Dekafix, Terminal marker, 5 x 6.5 mm, Paso en mm (P): 6.50 Weidmueller, blanco
-
N.º de artículo:0495160000Unidad de embalaje:50 Pieza
Ángulo de fijación lateral, beige, TS 32, V-2, Poliamida 66, Anchura: 8 mm, 100 °C
-
N.º de artículo:0206160000Unidad de embalaje:50 Pieza
Ángulo de fijación lateral, beige, TS 32, V-0, Wemid, Anchura: 9 mm, 100 °C
-
N.º de artículo:1067600000Unidad de embalaje:50 Pieza
Ángulo de fijación lateral, Beige oscuro, TS 32, V-2, PA 66 GF 30, Anchura: 12 mm, 100 °C
-
N.º de artículo:0199360000Unidad de embalaje:50 Pieza
Ángulo de fijación lateral, beige, TS 32, V-0, Wemid, Anchura: 15 mm, 100 °C
-
N.º de artículo:1805490000Unidad de embalaje:100 Pieza
Accesorios, Soporte de señalización
-
N.º de artículo:1805520000Unidad de embalaje:100 Pieza
Accesorios, Soporte de señalización
-
N.º de artículo:0383560000Unidad de embalaje:50 Pieza
Ángulo de fijación lateral, beige, TS 35, V-2, Wemid, Anchura: 8.5 mm, 100 °C
