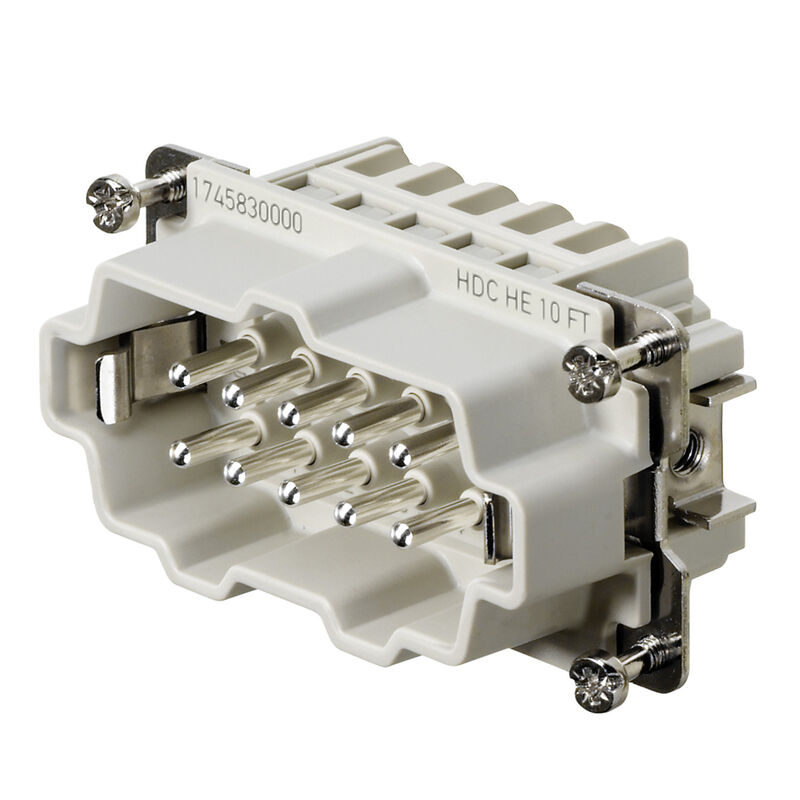

CLA. HDC HE 10 MT

HDC - Conector, Macho, 500 V, 16 A, Número de polos: 10, Conexión directa, Grupo: 4

N.º de artículo 1745830000

Versión	HDC - Conector, Macho, 500 V, 16 A, Número de polos: 10, Conexión directa, Grupo: 4
Código	1745830000
Tipo	HDC HE 10 MT
GTIN (EAN)	4008190985554
Cantidad	1 Pieza

Temperatura límite

-40 °C ... 125 °C

REACH SVHC	Lead 7439-92-1 Potassium perfluorobutane sulfonate 29420-49-3
SCIP	b67daa31-7dca-434d-8290-da7fb52f83a2
Resistencia química	Sustancia: Acetona Resistencia química: Resistente Sustancia: Amoniaco, acuoso Resistencia química: Con resistencia limitada Sustancia: Gasolina Resistencia química: Resistente Sustancia: Benceno Resistencia química: Resistente Sustancia: Gasóleo Resistencia química: Con resistencia limitada Sustancia: Ácido acético, concentrado Resistencia química: Resistente Sustancia: Hidróxido de potasio Resistencia química: Con resistencia limitada Sustancia: Metanol Resistencia química: Con resistencia limitada Sustancia: Aceite de motor Resistencia química: Con resistencia limitada Sustancia: Lejía, diluida Resistencia química: Resistente Sustancia: Hidrofluorocarbonos Resistencia química: Con resistencia limitada Sustancia: Uso exterior Resistencia química: Con resistencia limitada
Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	6c

Baja emisión de humos según DIN EN 45545-2	Sí
BG	4
ciclos de enchufado Ag	≥ 500
Color	beige
Corriente nominal (cUR)	Sección de conexión del conductor AWG: AWG 14 Corriente nominal: 14,4 A Sección de conexión del conductor AWG: AWG 16 Corriente nominal: 11,7 A Sección de conexión del conductor AWG: AWG 18 Corriente nominal: 7,6 A Sección de conexión del conductor AWG: AWG 20 Corriente nominal: 7,2 A
Corriente nominal (DIN EN 61984)	16 A
Corriente nominal (UR)	Sección de conexión del conductor AWG: AWG 14 Corriente nominal: 14,4 A Sección de conexión del conductor AWG: AWG 16 Corriente nominal: 11,7 A Sección de conexión del conductor AWG: AWG 18 Corriente nominal: 7,6 A Sección de conexión del conductor AWG: AWG 20 Corriente nominal: 7,2 A
Grado de polución	3
Grado inflamabilidad según UL 94	V-0
Grupo	4
Grupo de materiales aislantes	IIIa
Material	aleación de cobre
Materiales aislantes	Reforzado con fibra de vidrio de policarbonato (listado en la norma UL y aprobado para instalaciones ferroviarias)
Número de polos	10
Resistencia de aislamiento	10¹⁰ Ω
Resistencia de paso	≤2 mΩ
Sección de conexión del conductor	2,5 mm²
Serie	HE
Sobretensión de choque nominal (DIN EN 61984)	6 kV
Superficie	Plata pasivado
Tensión nominal (DIN EN 61984)	500 V
Tensión nominal según UL/CSA	600 V AC/DC
Tipo	Macho
Tipo de conexión	Conexión directa

Dimens. caña destornillador pala plana (conexión PE)	SD 0,8 x 4,0
Longitud de desaislado, PE en un lado	10 mm
Par de apriete mín. PE en un lado	1,2 Nm
Par de apriete, máx. PE en un lado	1,5 Nm
Sección de conexión del conductor AWG (PE), máx.	AWG 12
Sección de conexión del conductor AWG (PE), mín.	AWG 20
Sección nominal	4 mm²
Tipo de conexión PE	Conexión brida-tornillo
Tornillo de fijación	M 4

BG	4
Dimens. caña destornillador pala plana (conexión brida-tornillo)	SD 0,5 x 3,0
Grupo	4
Longitud de desaislado, conexión nominal	8 mm
Material	aleación de cobre
Resistencia de paso	≤2 mΩ
Sección de conexión del conductor AWG, min.	AWG 24
Sección de conexión del conductor AWG, máx.	AWG 14
Sección de conexión del conductor, flexible, max.	2,5 mm²
Sección de conexión del conductor, flexible, mín.	0,5 mm²
Sección de conexión del conductor, max.	2,5 mm²
Sección de conexión del conductor, min.	0,25 mm²
Sección de conexión del conductor, rígido, max.	2,5 mm²
Sección de conexión del conductor, rígido, min.	0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.	2,5 mm²
Superficie	Plata pasivado
Tipo de conexión	Conexión directa

Homologación/certificado/documento de conformidad	[Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_100890)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1745830000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1745830000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1745830000&norm=0)
Documentación técnica	[1745830000_HDC_HE_10_MT_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39047)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)
Folletos	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Homologaciones	![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (cURus)	E92202
