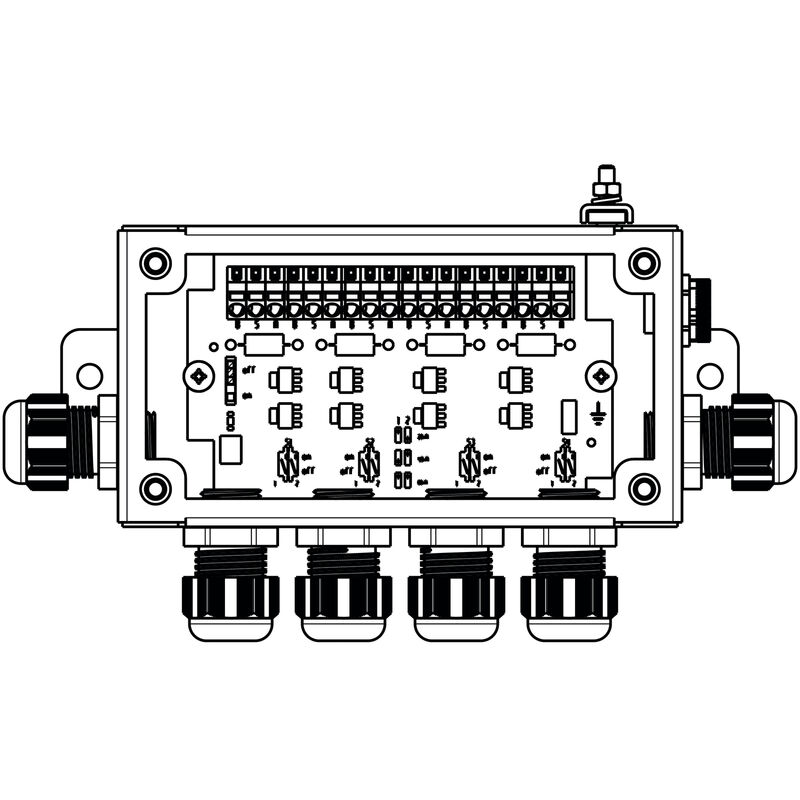

FBCON SS PCG 4WAY LIMITER
FBCON SS PCG 4WAY LIMITER
FBCON SS PCG 4WAY LIMITER

FBCON SS PCG 4WAY LIMITER

Distribuidor estándar con limitadores de corriente, Distribuidor de 4 vías LIMITER, IP66, IP67, Redondo

N.º de artículo 2653680000
Descargar hoja de datos Soporte técnico Descargas de productos
Productos relacionados 28
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Probabilidad de avería Conformidad medioambiental del producto Datos de conexión Technical data Descripción del artículo Clasificaciones

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E141197

Datos generales para pedido

Version
Distribuidor estándar con limitadores de corriente, Distribuidor de 4 vías LIMITER, IP66, IP67, Redondo
Order No.
2653680000
Type
FBCON SS PCG 4WAY LIMITER
GTIN (EAN)
4064675267225
Cantidad
1 Pieza

Dimensiones y pesos

Depth
62,5 mm
Profundidad (pulgadas)
2,461 inch
Height
62,5 mm
Altura (pulgadas)
2,461 inch
Width
155 mm
Anchura (pulgadas)
6,102 inch
Peso neto
745 g

Temperaturas

Storage temperature
-40 °C...80 °C
Operating temperature
-40 °C...75 °C
Humedad
5...95 % (sin condensación)

Probabilidad de avería

SIL secondo IEC 61508
Ninguno

Conformidad medioambiental del producto

Stav souladu se směrnicí RoHS
Conforme con exención
RoHS Exemption (if applicable/known)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
3a5f5913-76fc-4ff5-8563-4463f80bbe02

Datos de conexión

Sección de embornado, mín.
4 mm²
Sección de embornado, máx.
6 mm²

Technical data

Diametro esterno del conduttore, max.
9,5 mm
Diametro esterno del conduttore, min.
6,5 mm
Entrata cavo
Rond
Esecuzione custodia
Med tryckutjämningselement
Grado di lordura
3
Grado di protezione
IP66
IP67
Limitazione di corrente
ajustable
20 mA, 40 mA, 60 mA
Materiale base della custodia
Acero inoxidable
Numero di poli
3
Presssacavi
Prensaestopas de plástico atornillado
Sistema di bus
Profibus PA
Fieldbus Foundation
Superficie custodia
pulido
Tensione d'esercizio
30 V
Tipo di montaggio
de superficie
Tipo di ripartitore
Distribuidor de 4 vías LIMITER

Descripción del artículo

Popis produktu
Este dispositivo es un distribuidor de campo activo para los sistemas de bus de campo Profibus PA y Foundation Fieldbus H1. El dispositivo cumple la clase de protección IP66/IP67. Descripción funcional El dispositivo permite conectar hasta ocho dispositivos de campo con un segmento de bus de campo. Un control de corriente ajustable por cada línea de derivación protege la línea principal de cortocircuitos o sobrecorriente (Fig. B1). Los diodos supresores protegen los dispositivos de campo conectados de las sobretensiones. Un LED rojo indica un cortocircuito o una sobrecorriente en la línea de derivación. Un LED verde indica que hay suficiente suministro de tensión de alimentación en la línea principal El dispositivo es compatible con conceptos de puesta a tierra con toma de tierra con apantallamiento multipunto o toma de tierra con apantallamiento de un solo punto. Los conceptos de toma de tierra se explican en las directrices de Profibus PA y Foundation Fieldbus.

Clasificaciones

ETIM 8.0
EC001604
ETIM 9.0
EC001604
ETIM 10.0
EC001604
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
