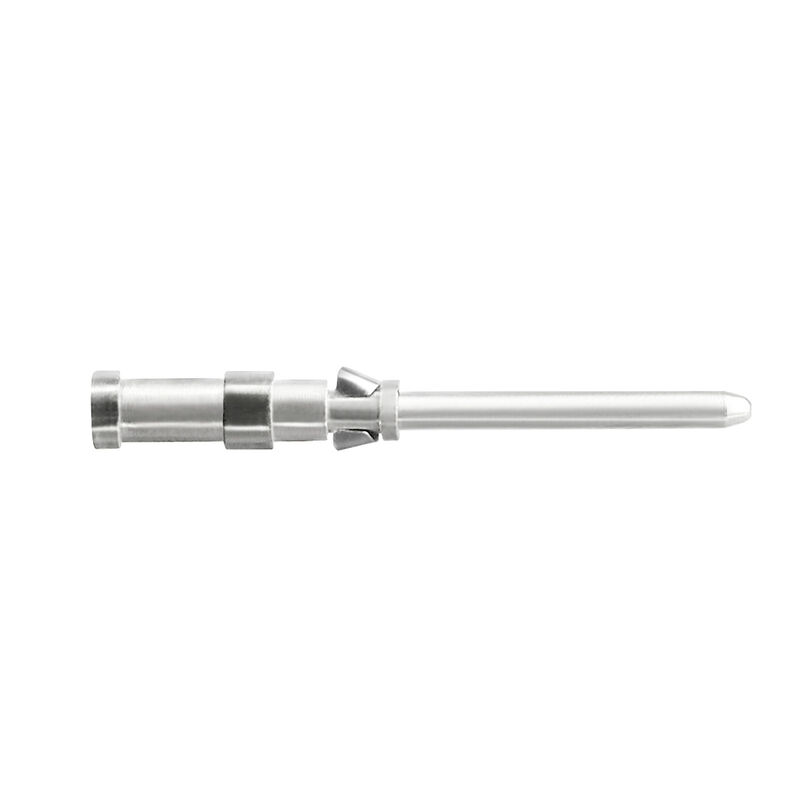

HDC-C-HD-SM0.14-0.37AG

Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Macho, Sección de conexión del conductor, max.: 0.37, torneado, aleación de cobre

N.º de artículo 1651520000

Propiedades

Datos generales para pedido

Versión	Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Macho, Sección de conexión del conductor, max.: 0.37, torneado, aleación de cobre
Código	1651520000
Tipo	HDC-C-HD-SM0.14-0.37AG
GTIN (EAN)	4008190400194
Cantidad	100 Pieza

Dimensiones y pesos

Diámetro	3,2 mm
Peso neto	0,6 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	6c
REACH SVHC	Lead 7439-92-1
SCIP	6eabd5ae-2d6b-409e-8bdf-87c27ee10e40

Datos generales

Ciclos de enchufado	≥ 500
Contactos	torneado
Diámetro de contacto macho Ø	1,6 mm
Longitud de desaislado, conexión nominal	8 mm
Material	aleación de cobre
Material del contacto	aleación de cobre
Resistencia de paso	≤4 mΩ
Sección de conexión del conductor	0.14 - 0.37 mm²
Sección de conexión del conductor, max.	0,37 mm²
Sección de conexión del conductor, min.	0,14 mm²
Serie	HD
Superficie	plata
Tipo	Macho
Tipo de conexión	Conexión crimpada
Versión, conector	HD HDD HQ MixMate

Descargas

Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96176)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1651520000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1651520000)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)
Folletos	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Clasificaciones

ETIM 6.0	EC000796
ETIM 7.0	EC000796
ETIM 8.0	EC000796
ETIM 9.0	EC000796
ECLASS 9.0	27-44-02-04
ECLASS 9.1	27-44-02-04
ECLASS 10.0	27-44-02-04
ECLASS 11.0	27-44-02-04
ECLASS 12.0	27-44-02-04
ECLASS 13.0	27-44-02-04
ECLASS 14.0	27-44-02-04

Homologaciones

Homologaciones	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (cURus)	E92202
