Propiedades
| Versión | HDC - cajas, Grupo: 8, Tipo de protección: IP66 (enchufado), IP68 (enchufado), Caja de conector, Conexión brida-tornillo, alto, Dimensiones de las entradas de cable: M 50 |
| Código | 1827160000 |
| Tipo | HDC HB 24 TEK TSS1XM50G |
| GTIN (EAN) | 4032248332311 |
| Cantidad | 1 Pieza |
| Disponible hasta | 31.12.2013 |

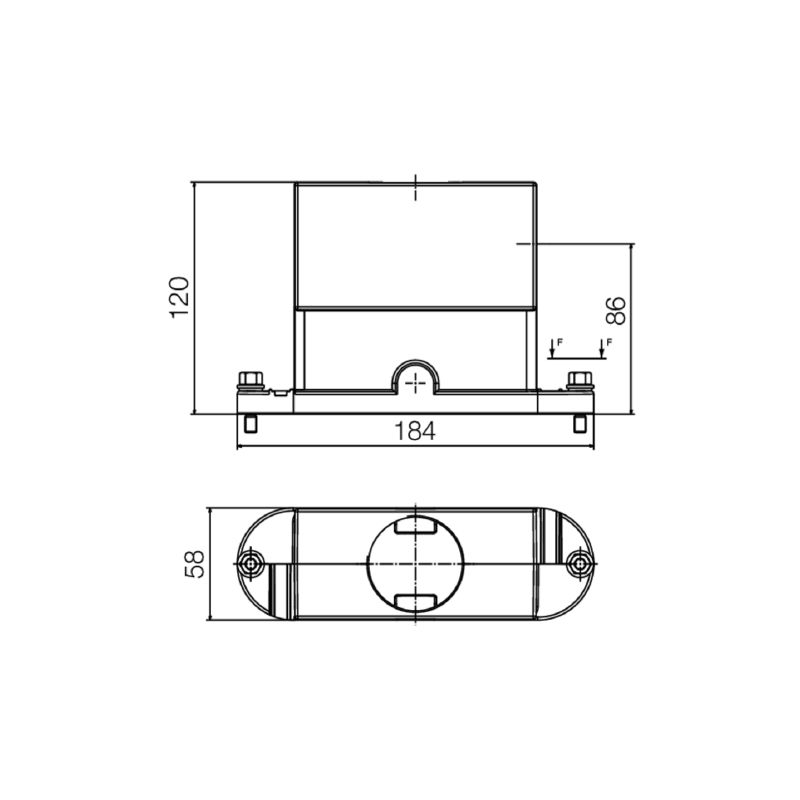

| Altura | 120 mm |
| Altura (pulgadas) | 4,724 inch |
| Anchura | 58 mm |
| Anchura (pulgadas) | 2,283 inch |
| Peso neto | 718 g |
| Temperatura límite | -50 °C ... 125 °C |
| REACH SVHC | / |
| Resistencia química |
|
| Estado de cumplimiento de la directiva RoHS | Conforme |
| Altura capota B | 120 mm |
| Entrada de cable | con tuerca |
| Longitud, caja | 184 mm |
| Carcasas EMC | Sí |
| Material capotas | Fundición inyectada de aluminio |
| Material elemento de bloqueo | Acero inoxidable |
| Par de apriete | 6,5 Nm |
| Superficie | Esmalte en polvo |
| Tipo de protección |
IP66 (enchufado)
IP68 (enchufado) |
| BG | 8 |
| Color (RAL) | RAL 9011 |
| Dimensiones de las entradas de cable | M 50 |
| Diseño | alto |
| Entrada de cable | con tuerca |
| Grupo | 8 |
| Indicado para ModuPlug® | Sí |
| Número de entradas de cable en la parte lateral | 1 |
| Número de entradas de cable en la parte superior | 0 |
| Par de apriete | 6,5 Nm |
| Parte superior/Parte inferior/Tapa | Parte superior |
| Tipo | Conector macho |
| Tipo de enclavamiento | Conexión brida-tornillo |
| Tuercas (internas) | M 50 |
| Versión, cajas | Caja de conector |
| Versión, sistema de cierre | Conexión brida-tornillo |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79654) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1827160000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1827160000) |
| Notificación de cambio de producto |
[252005](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[252006](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| Folletos |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Homologaciones |  |
| ROHS | Conformidad |
